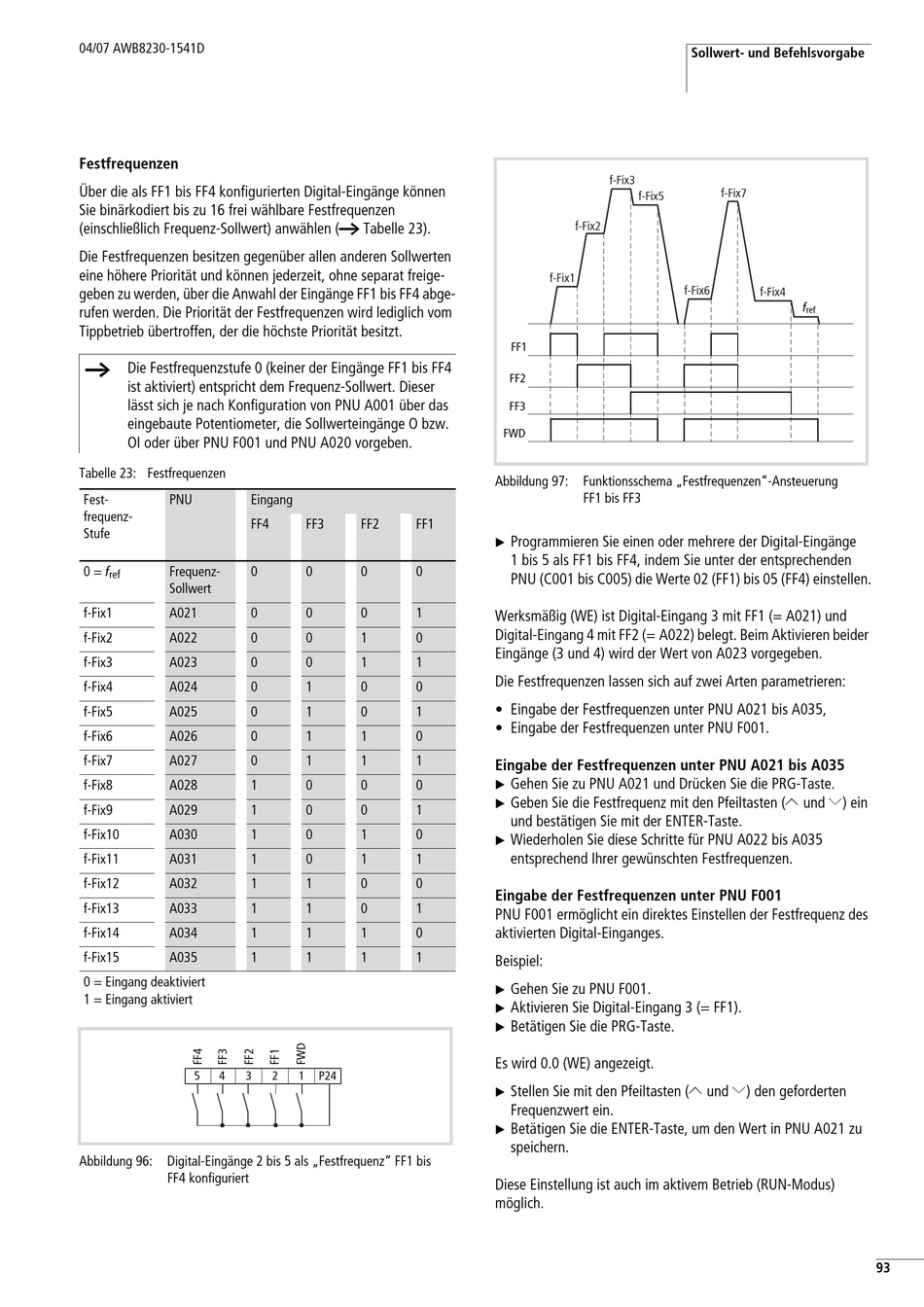

Festfrequenzen

Über die als FF1 bis FF4 konfigurierten Digital-Eingänge können
Sie binärkodiert bis zu 16 frei wählbare Festfrequenzen
(einschließlich Frequenz-Sollwert) anwählen (a Tabelle 23).
Die Festfrequenzen besitzen gegenüber allen anderen Sollwerten
eine höhere Priorität und können jederzeit, ohne separat freige-
geben zu werden, über die Anwahl der Eingänge FF1 bis FF4 abge-
rufen werden. Die Priorität der Festfrequenzen wird lediglich vom
Tippbetrieb übertroffen, der die höchste Priorität besitzt.
h Die Festfrequenzstufe 0 (keiner der Eingänge FF1 bis FF4
ist aktiviert) entspricht dem Frequenz-Sollwert. Dieser
lässt sich je nach Konfiguration von PNU A001 über das
eingebaute Potentiometer, die Sollwerteingänge O bzw.
OI oder über PNU F001 und PNU A020 vorgeben.
Tabelle 23: Festfrequenzen
Fest- PNU Eingang
frequenz-
FF4
Stufe
0 = f Frequenz- 0
ref
Sollwert
f-Fix1 A021 0
f-Fix2 A022 0
f-Fix3 A023 0
f-Fix4 A024 0
f-Fix5 A025 0
f-Fix6 A026 0
f-Fix7 A027 0
f-Fix8 A028 1
f-Fix9 A029 1
f-Fix10 A030 1
f-Fix11 A031 1
f-Fix12 A032 1
f-Fix13 A033 1
f-Fix14 A034 1
f-Fix15 A035 1
0 = Eingang deaktiviert
1 = Eingang aktiviert
5 4 3
Abbildung 96: Digital-Eingänge 2 bis 5 als „Festfrequenz" FF1 bis
FF4 konfiguriert
FF3 FF2 FF1
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
2 1 P24
f-Fix3
f-Fix5
f-Fix2
f-Fix1
FF1
FF2
FF3
FWD
Abbildung 97: Funktionsschema „Festfrequenzen"-Ansteuerung
FF1 bis FF3
Programmieren Sie einen oder mehrere der Digital-Eingänge
X
1 bis 5 als FF1 bis FF4, indem Sie unter der entsprechenden
PNU (C001 bis C005) die Werte 02 (FF1) bis 05 (FF4) einstellen.
Werksmäßig (WE) ist Digital-Eingang 3 mit FF1 (= A021) und
Digital-Eingang 4 mit FF2 (= A022) belegt. Beim Aktivieren beider
Eingänge (3 und 4) wird der Wert von A023 vorgegeben.
Die Festfrequenzen lassen sich auf zwei Arten parametrieren:
• Eingabe der Festfrequenzen unter PNU A021 bis A035,
• Eingabe der Festfrequenzen unter PNU F001.
Eingabe der Festfrequenzen unter PNU A021 bis A035
Gehen Sie zu PNU A021 und Drücken Sie die PRG-Taste.
X
Geben Sie die Festfrequenz mit den Pfeiltasten (Í und Ú) ein
X
und bestätigen Sie mit der ENTER-Taste.
Wiederholen Sie diese Schritte für PNU A022 bis A035
X
entsprechend Ihrer gewünschten Festfrequenzen.
Eingabe der Festfrequenzen unter PNU F001
PNU F001 ermöglicht ein direktes Einstellen der Festfrequenz des
aktivierten Digital-Einganges.
Beispiel:
Gehen Sie zu PNU F001.
X
Aktivieren Sie Digital-Eingang 3 (= FF1).
X
Betätigen Sie die PRG-Taste.
X
Es wird 0.0 (WE) angezeigt.
Stellen Sie mit den Pfeiltasten (Í und Ú) den geforderten
X
Frequenzwert ein.
Betätigen Sie die ENTER-Taste, um den Wert in PNU A021 zu
X
speichern.
Diese Einstellung ist auch im aktivem Betrieb (RUN-Modus)
möglich.
Sollwert- und Befehlsvorgabe
f-Fix7
f-Fix6
f-Fix4
f
ref
