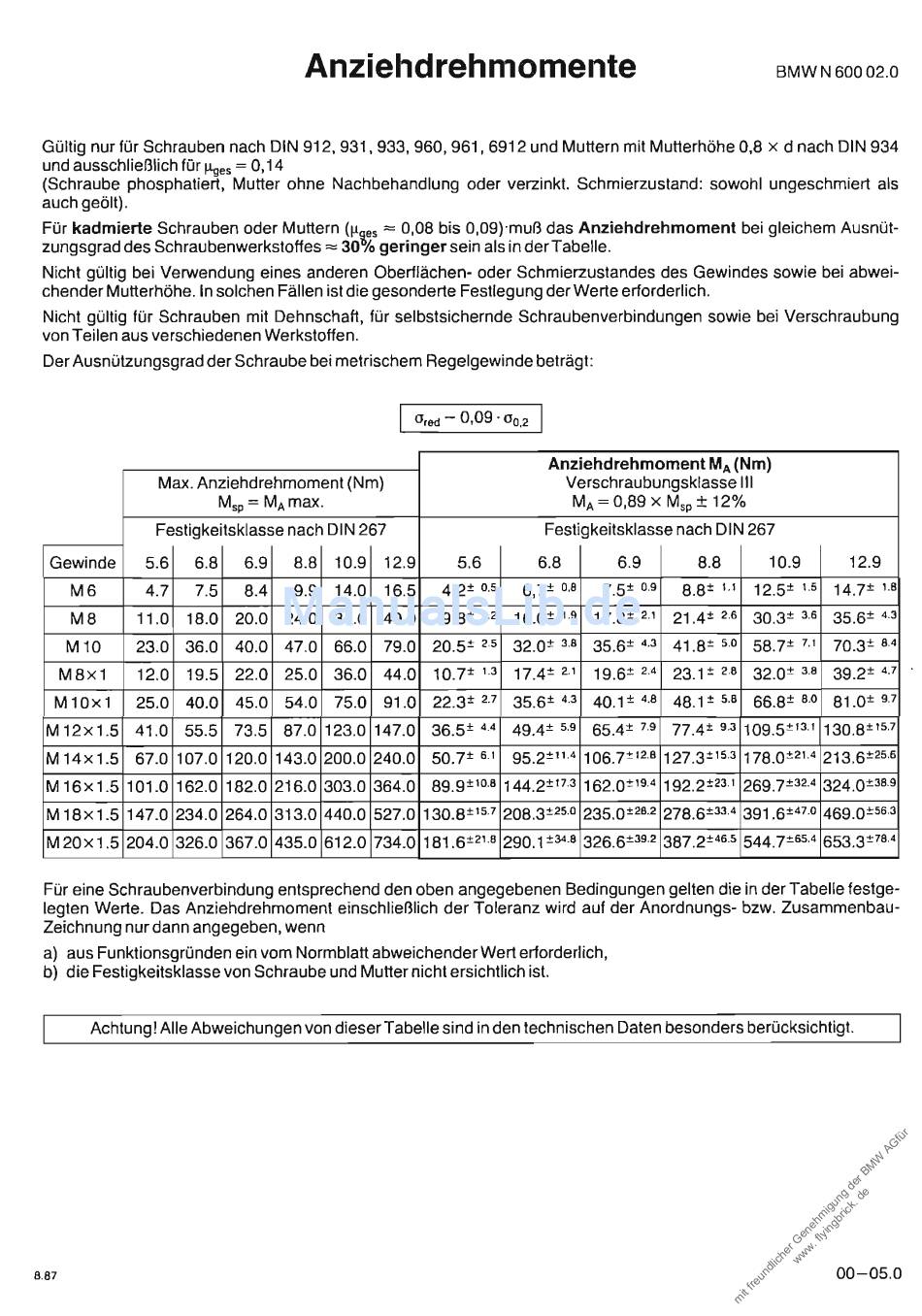

Anziehdrehmomente
BMW N 600 02.0
Gültig nur für Schrauben nach DIN 912, 931, 933, 960, 961, 6912 und Muttern mit Mutterhöhe 0,8 x d nach DIN 934
und ausschließlich für ilges
=
0,14
(Schraube phosphatiert, Mutter ohne Nachbehandlung oder verzinkt. Schmierzustand: sowohl ungeschmiert als
auch geölt).
Für kadmierte Schrauben oder Muttern (il'l.es "" 0,08 bis 0,09)'muß das Anziehdrehmoment bei gleichem Ausnüt-
zungsgrad des Schraubenwerkstoffes = 30
Yo
geringer sein als in der Tabelle.
Nicht gültig bei Verwendung eines anderen Oberflächen- oder Schmierzustandes des Gewindes sowie bei abwei-
chender Mutterhöhe. In solchen Fällen ist die gesonderte Festlegung der Werte erforderlich.
Nicht gültig für Schrauben mit Dehnschaft, für selbstsichernde Schraubenverbindungen sowie bei Verschraubung
von Teilen aus verschiedenen Werkstoffen.
Der Ausnützungsgrad der Schraube bei metrischem Regelgewinde beträgt:
I
O,ed -
0,09 . 00,2
I
Anziehdrehmoment M A (Nm)
Max. Anziehdrehmoment (Nm)
Verschraubungsklasse I1I
M
sp
=
MAmax.
M A
=
0,89 x M
sp
±
12%
Festigkeitsklasse nach DIN 267
Festigkeitsklasse nach DIN 267
Gewinde
5.6
6.8
6.9
8.8
10.9
12.9
5.6
6.8
6.9
8.8
10.9
12.9
M6
4.7
7.5
804
9.9
14.0
16.5
4.2± 0.5
6,7± 0,8
7.5± 0.9
8.8±
1.1
12.5± 1.5
14.7± 1.8
M8
11.0
18.0
20.0
24.0
34.0
40.0
9.8± 1.2
16.0± 1.9
17.8± 2.1
21A±
2.6
30.3± 3.6
35.6± 4.3
M 10
23.0
36.0
40.0
47.0
66.0
79.0
20.5± 2.5
32.0± 3.8
35.6± 4.3
41.8± 5.0
58.7± 7.1
70.3± 8.4
M8x1
12.0
19.5
22.0
25.0
36.0
44.0
10.7± 1.3
17A±
2.1
19.6± 2.4
23.1 ± 28
32.0± 3.8
39.2± 4.7
M10x1
25.0
40.0
45.0
54.0
75.0
91.0
22.3± 2.7
35.6± 4.3
40.1± 4.8
48.1 ± 5.8
66.8± 8.0
81.0± 9.7
M12x1.5 41.0
55.5
73.5
87.0 123.0 147.0 36.5± 4.4
49A±
5.9
65A±
7.9
77.4± 9.3 109.5±13.1 130.8±15.7
M 14x1.5 67.0 107.0 120.0 143.0 200.0 240.0
50.7± 6.1
95.2±11.4 106.7±12.8 127.3±15.3 178.0±21.4 213.6±25.6
M 16x1.5 101.0 162.0 182.0 216.0 303.0 364.0
89.9±10.8 144.2±17.3 162.0±19.4 192.2±23.1 269.7±32.4 324.0±38.9
M 18x1.5 147.0 234.0 264.0 313.0 440.0 527.0 130.8±15.7 208.3±25.0 235.0±28.2 278.6±33.4 391.6±47.0 469.0±56.3
M20x1.5 204.0 326.0 367.0 435.0 612.0 734.0 181.6±21.8 290.1 ±34.8 326.6±39.2 387.2±46.5 544.7±65.4 653.3±78.4
Für eine Schraubenverbindung entsprechend den oben angegebenen Bedingungen gelten die in der Tabelle festge-
legten Werte. Das Anziehdrehmoment einschließlich der Toleranz wird auf der Anordnungs- bzw. Zusammenbau-
Zeichnung nur dann angegeben, wenn
a) aus Funktionsgründen ein vom Normblatt abweichender Wert erforderlich,
b) die Festigkeitsklasse von Schraube und Mutter nicht ersichtlich ist.
Achtung! Alle Abweichungen von dieser Tabelle sind in den technischen Daten besonders berücksichtigt.
