2.9

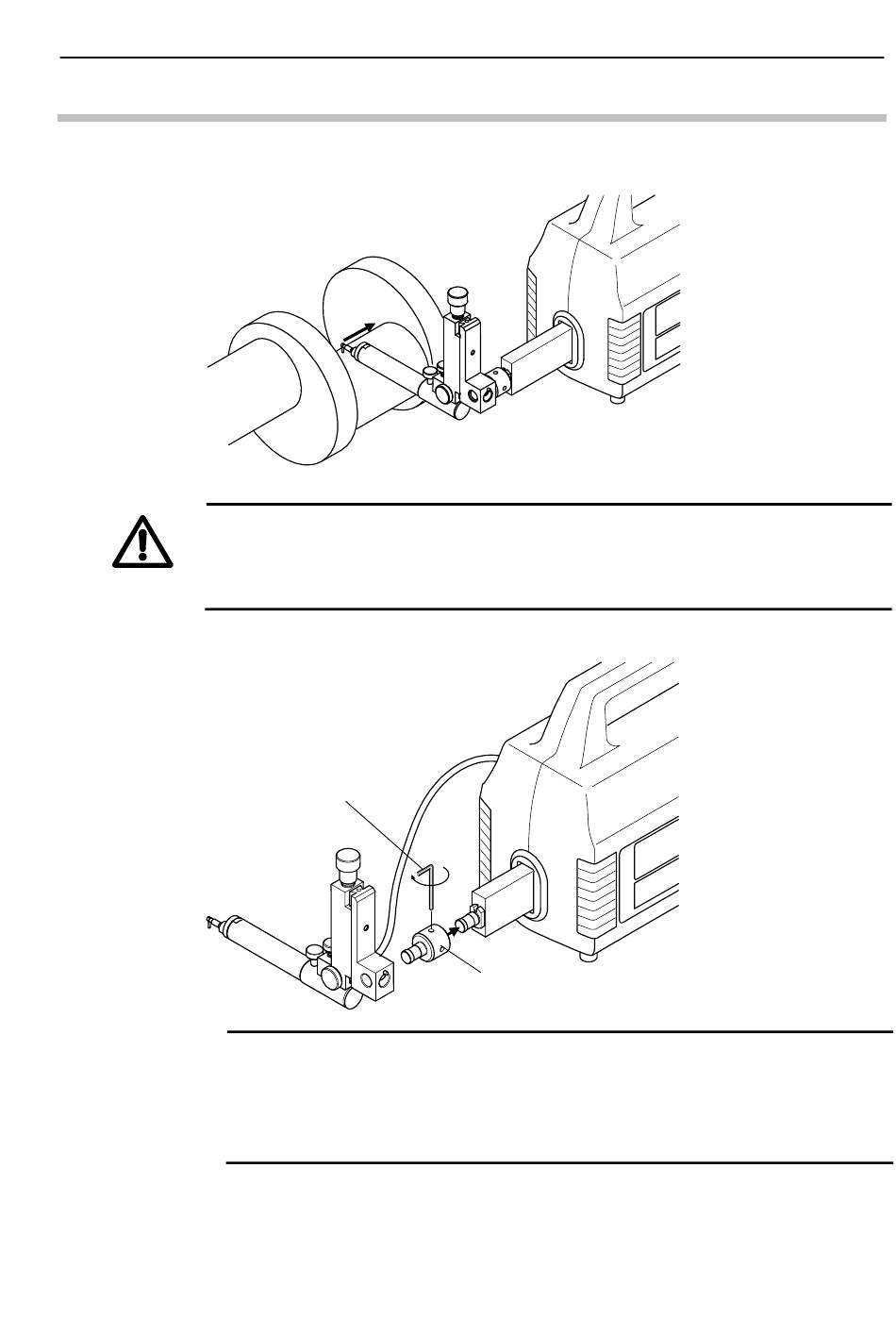

Tastsystem rechtwinklig anbringen
Das Tastsystem kann auch rechtwinklig zur Messrichtung montiert werden, um in engen
Bereichen, z. B. bei der Messung von Kurbelwellenzapfen, zu messen.
Für die rechtwinklige Montage wird die mitgelieferte Verlängerung benötigt.
VORSICHT
Verlängerung mit dem mitgelieferten Innensechskantschlüssel (Größe 1,5) anbringen.
ACHTUNG
Nr. 99MBB223D2
Bei rechtwinkliger Montage immer die Verlängerung einsetzen – andernfalls besteht
Verletzungsgefahr durch Einklemmen der Finger zwischen Tasteraufnahme und 50
mm-Hauptgerät!
Innensechskantschlüssel
(Größe: 1,5)
Bei der rechtwinkligen Montage darauf achten, dass nicht zu stark am Kabel der
Tasteraufnahme gezogen wird.
Die Geradheit der X-Achse ist im Vergleich zur Standard-Montage etwas
niedriger.
Verlängerung
2. Installation
2-19
