3.3

Hefsysteem

1. Hefmechanisme
2. Rijbaan
3. Cilinder
4. Oprijplaat
5. Bedieningskast
1. Slangbreukventiel
2. Inclinometer
3. Elektro-pneumatisch-mechanisch
valbeveiligingssysteem
Gebruiksaanwijzing (Versie A)
Deze hydraulische hefbrug is voorzien van één hydraulische unit. De
hydraulische unit drijft vier cilinders aan welke in de hefmechanismen zijn
gemonteerd

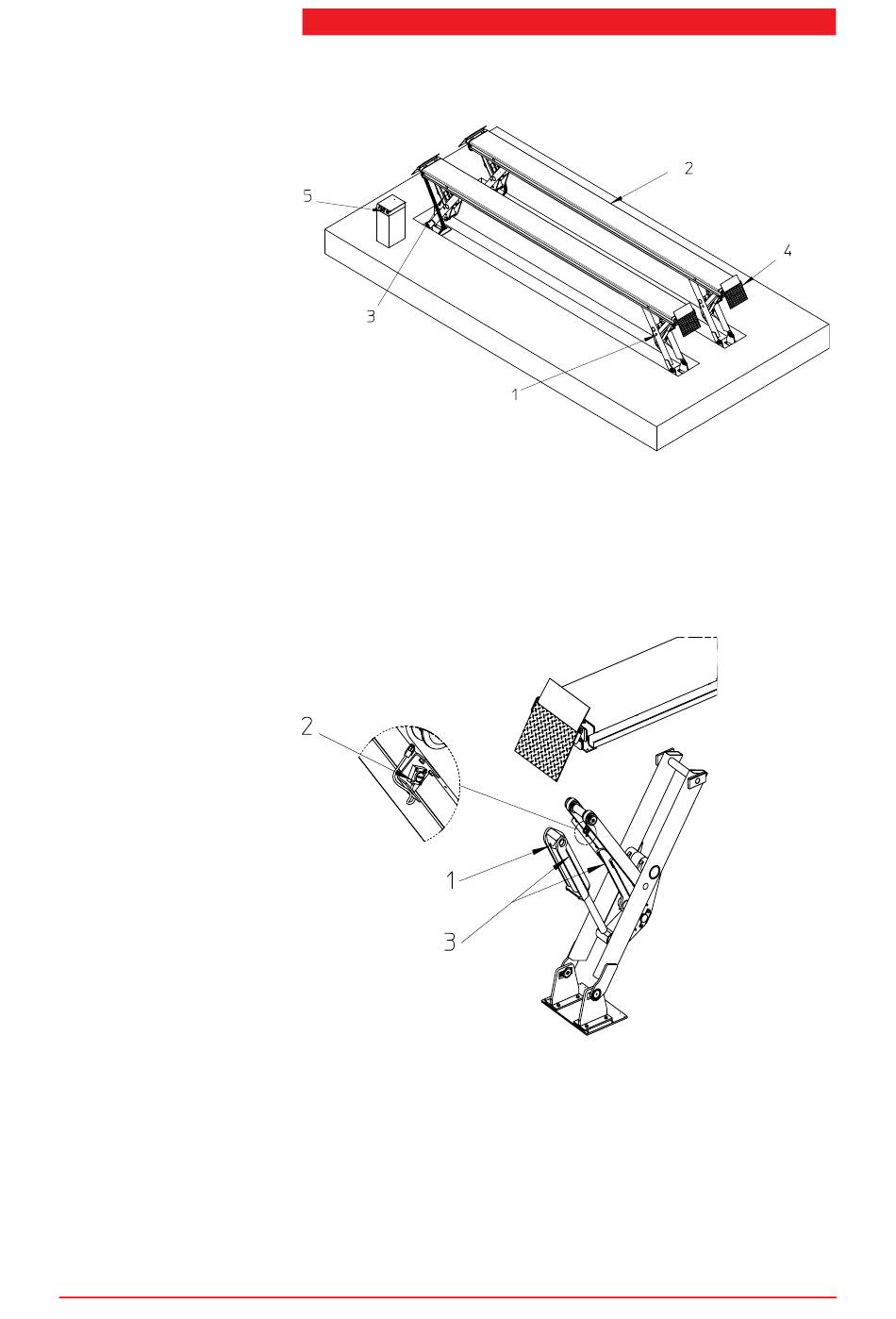

Figuur 3.5 Hoofdonderdelen hefbrug
Elk hefmechanisme is voorzien van een positiemeter (inclinometer) en een
elektro-pneumatisch-mechanisch valbeveiligingssysteem (veiligheidspal). Het
besturingssysteem ontvangt de gegevens van de 4 inclinometers, welke op een
trekstang van de schaarconstructie zijn gemonteerd. Met de gegevens van de
inclinometers berekent en synchroniseert het besturingssysteem de hoogte van
de 4 hefmechanismen.
Figuur 3.6 Hefmechanisme
Gedurende het stijgen en dalen wordt het volgende geregeld door het
besturingssysteem:
• Tijdens het stijgen worden hoogteverschillen gecorrigeerd door middel van
het openen van het daalventiel van de cilinder in de hoogste positie.
Daardoor zal de beweging van deze cilinder even stoppen, zodat de anderen
de gelegenheid krijgen om het zelfde niveau te bereiken. Tijdens het dalen
15
Hefsysteem
SKY-350
