P r o g r a m m i e r u n g s h a n d b u c h
17.3.5

Definition Koordinatensysteme MODE5

Beide Anweisungen benutzen das gleiche Programmierformat und können unabhängig
voneinander oder gemeinsam eingesetzt werden.
#CS DEF [n] [MODE 5, V1, V2, V3, ϕ1, ϕ2, ϕ3, <0/1>]
#ACS DEF [n] [MODE 5, V1, V2, V3, ϕ1, ϕ2, ϕ3, <0/1>]

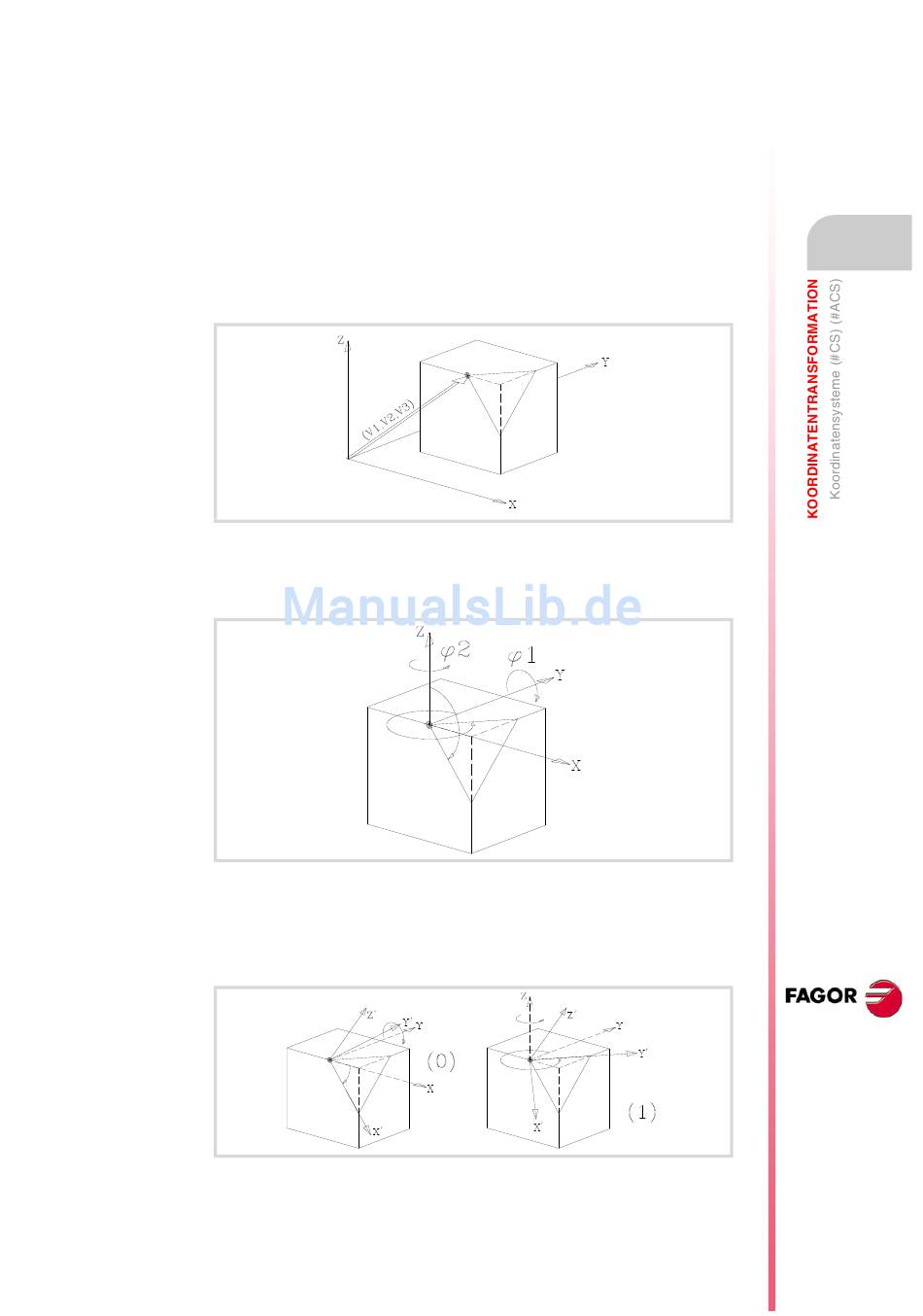

Die schiefe Ebene wird mit den Winkeln definiert, die sie bezüglich der Achsen 2
(Y Z) des Maschinenkoordinatensystems bildet.
V1, V2, V3
Definieren den Koordinatennullpunkt der schiefen Ebene bezüglich des aktuellen
Werkstücknullpunkts.
ϕ1, ϕ2
Definieren die Winkel, die die schiefe Ebene mit den Achsen 2
Maschinenkoordinatensystems bildet.
0/1
Definiert, welche der Achsen der neuen Ebene (X' Y' ) mit der Ecke ausgerichtet bleibt.
Bei <0> wird die X'-Achse ausgerichtet und bei <1> die Y'-Achse. Ohne Programmierung
wird der Wert <0> übernommen.
ϕ3
Gestattet die Definition und Anwendung einer Koordinatendrehung in der neuen
kartesischen Ebene X' Y'.
te te
und 3
te te
und 3 (Y Z) des
