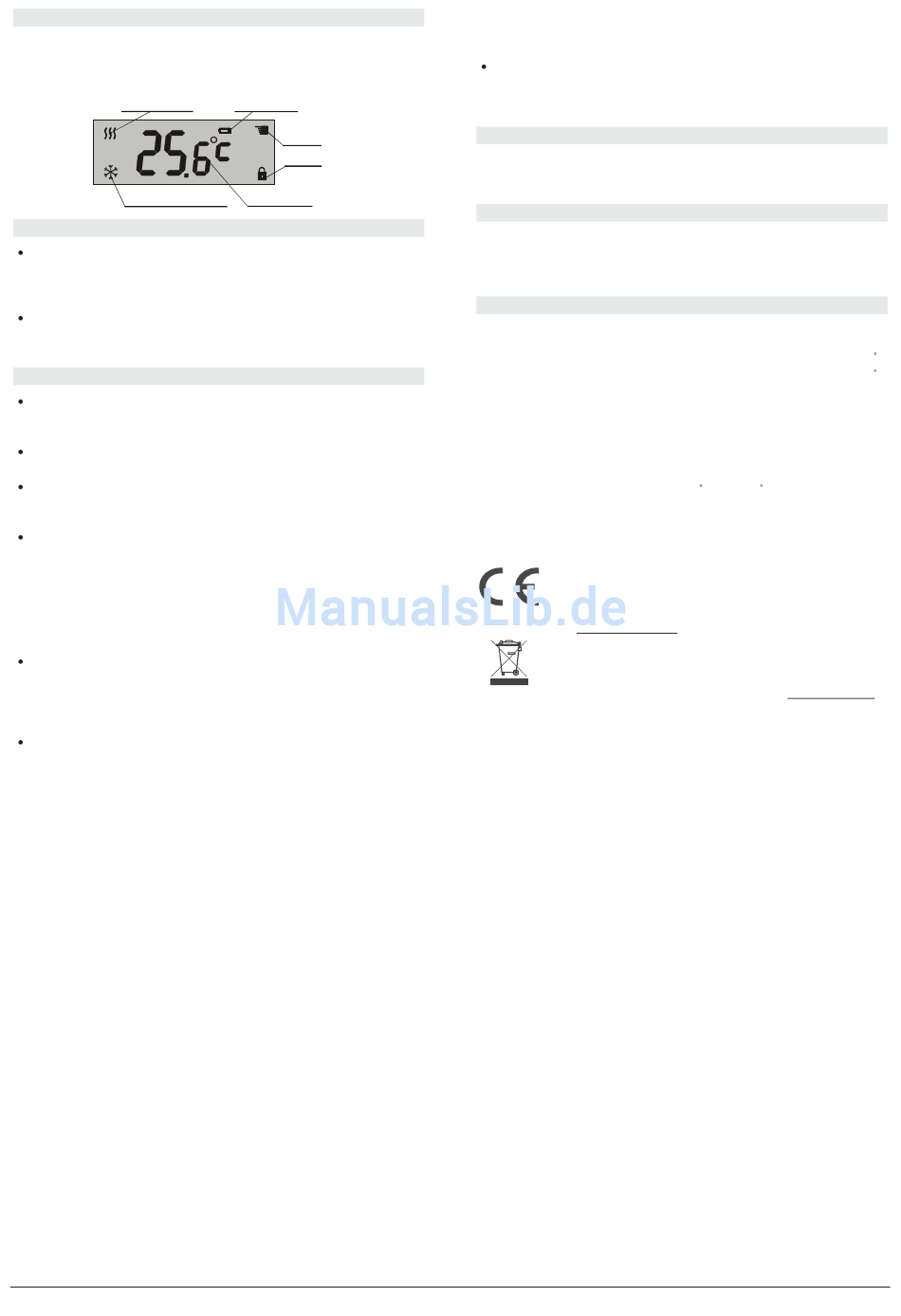

Displayanzeigen

Der Thermostat zeigt die Raumtemperatur an. Für die Feststellung, welche
Temperatur gerade am Thermostat eingestellt ist, bitte den Knopf kurz
drücken. Die eingestellte Temperatur blinkt dann für 3 Sekunden auf dem
Display. Diese Anzeige ist möglich auch wenn der Thermostat gesperrt ist.
Heizung EIN
Heathing ON Batterie schwach
Heizung EIN Low battery
Temperatur unter 6°C
Temperatur unter 6°C
Temperature below 6°C
Sperren des Thermostats
Um ein unbeabsichtigtes Verändern der eingestellten Temperatur zu
verhindern, kann der Thermostat gesperrt werden, indem der Knopf
gedrückt gehalten wird (für ca. 2 Sekunden, ein Schloss erscheint auf
dem Display).
Um die Sperrung aufzuheben, den Knopf bitte erneut gedrückt halten
(für ca. 2 Sekunden, das Schloss erlischt).
Integration in das OASIS System
Der Thermostat kann auch an einer Zentrale als Melder angemeldet
werden. Sinkt die Temperatur unter ALLo, so wird ein Panikalarm
ausgelöst = Frostgefahr (Störung der Heizung).
Steigt die Temperatur über ALHi, so wird ein Feueralarm durch den
Thermostat ausgelöst.
Ein Empfänger (AC-82) verfügt über zwei Ausgangsrelais (X und Y). Die
Thermostate können separat an jedem Relais angemeldet werden. Es
können so zwei unabhängige Heizkreisläufe gesteuert werden.
Um die Heizung regeln zu können, kann die OASIS Zentrale am
gleichen Relais wie der Thermostat angemeldet werden (Sequenz 299).
Ein am Relais X angemeldeter Thermostat kann dann über den
programmierbaren Ausgang PGX aktiviert/deaktiviert werden, und
ein am Relais Y angemeldeter Thermostat über den Ausgang PGY. Ist
der programmierbare Ausgang der Zentrale eingeschaltet, heizt die
Heizung auf die eingestellte Temperatur. Ist der Ausgang der Zentrale
ausgeschaltet, heizt die Heizung nur beim Temperaturabfall unter t Lo.
Zur Steuerung der Heizung können die Fernbedienungen RC-80 oder
RC-88 auch an einem Empfängerrelais (AC-82) angemeldet werden. Die
Heizung kann dann mit den Fernbedienungen eingeschaltet werden, um
bis zur gewünschten Temperatur zu heizen und auch ausgeschaltet
werden, wobei sie nur heizt, wenn die Temperatur unter t Lo sinkt.
Um die Heizung bei geöffneten Fenstern auszuschalten, können die
Melder JA-80M oder JA-82M auch am gleichen Relais wie der
Batterie schwach
Einstellung
Einstellung
Setting
gesperrt
Locked
gesperrt
Temperatur
Temperatur
Temperature
Thermostat angemeldet werden. Bei geschlossenen Fenstern heizt die
Heizung bis zur gewünschten Temperatur und bei geöffneten Fenstern
heizt sie nur, wenn die Temperatur unter t Lo sinkt.
An jedem Empfängerrelais (AC-82) können bis zu 8 Thermostate
angemeldet werden. Die Funktion sieht dann so aus, dass wenn
mindestens ein Thermostat einen Heizbefehl sendet, wird das Relais
eingeschaltet.

Batteriewechsel

Wenn das Batteriesymbol am Thermostat angezeigt wird (oder der
Thermostat nicht mehr funktioniert), muss die Batterie gegen eine neue
ausgetauscht werden. Bitte nur alkalische AA 1,5V Batterien verwenden.
Reset der Anlage
Die Funktion Reset ermöglicht ein Zurücksetzen des Thermostats auf die
in der Tabelle aufgelisteten Werkseinstellungen. Ein Reset wird so
durchgeführt, dass im Einstellungsmenü die Position Res ausgewählt und
den Knopf für 5 Sekunden gedrückt gehalten wird.
Technische Daten
Stromversorgung:
Batterielebensdauer:
Regelbereich:
Genauigkeit er Temperaturregelung:
Frostalarm- (Panikalarm-) wird gesendet beim Temperaturabfall unter:
Feueralarm wird gesendet beim Temperaturüberschreitung von:
Kommunikationsbereich:
Kommunikationsreichweite:
Arbeitstemperatur:
Abmessungen:
Kann gemäß VO-R/10/05.2006-22 betrieben werden.
Die Firma Jablotron Alarms a.s. erklärt hiermit, dass sich das Produkt
TP-82 in Übereinstimmung mit den grundlegenden Anforderungen
und den anderen einschlägigen Bestimmungen der Richtlinie
1999/5/ES befindet. Die Original-Konformitätserklärung finden Sie
unter www.jablotron.com
Bemerkung: Das Produkt, obwohl es keine schädlichen
Materialien enthält, bitte nicht im Hausmüll entsorgen, sondern
an einer
Ausführliche Informationen finden Sie auf
der Sektion Beratung.
143
1x alkalische Batterie AA 1.5 V
einstellbar: +0,1-0,2 oder ±0.5 C
–9°C bis +20°C (je nach Einstellung)
+50°C bis +70°C (je nach Einstellung)
868 MHz, Oasis Protokoll
bis zu 100m (freies Feld)
-10 C bis + 70 C (ohne Kondensation)
65 x 88 x 20 mm
in der Sektion Beratung.
Sammelstelle für Elektronikabfall
www.jablotron.com
ca. 1 Jahr
+6 bis +40 C
abgeben.
in
