Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at

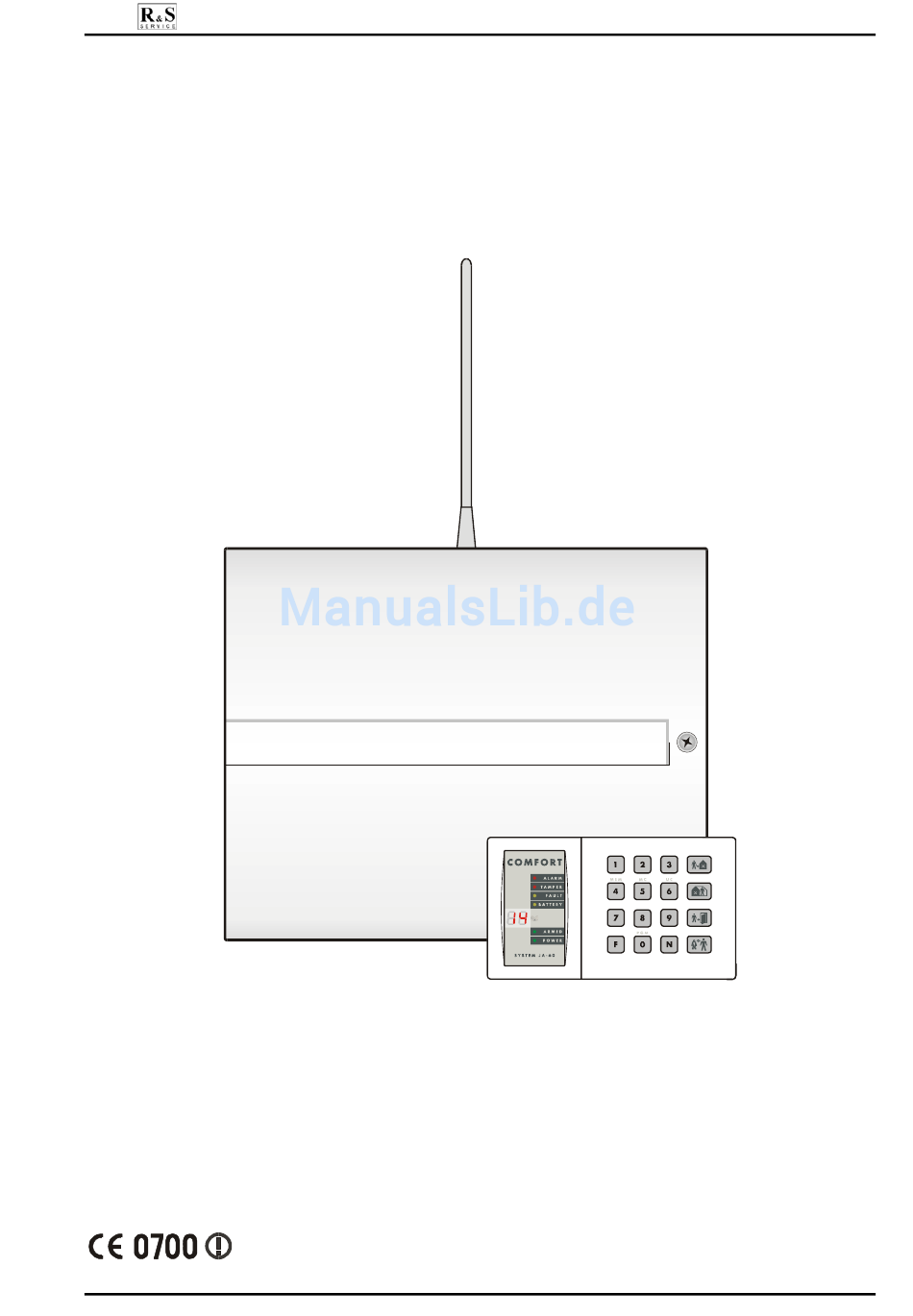

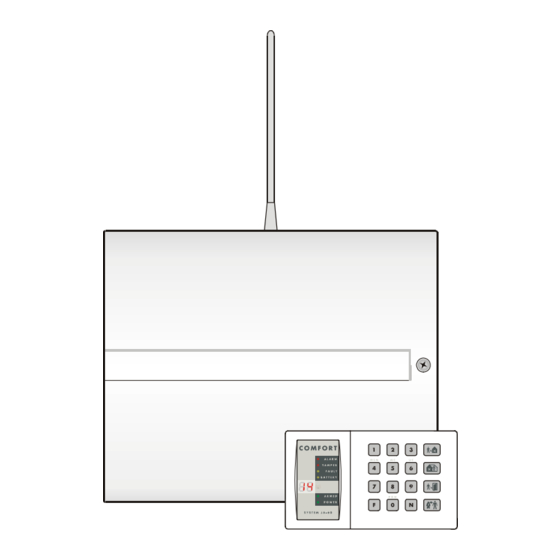

JA-63 „PROFI" ALARMSYSTEM
ERRICHTERANLEITUNG
Diese Druckschrift ist geistiges Eigentum der Fa. Ing. K. H. BRADAVKA.
Es sind alle Rechte vorbehalten; insbesondere deren Nachdruck oder Ablichtung,
sowie Aufnahme auf Datenträger oder sonstigen Medien, auch auszugsweise,
ist nur mit schriftlicher Zustimmung der Fa. Ing. K. H. Bradavka gestattet.
April 2006
Ab Firmware: GK61008 // Ab ComLink 6.1.
Alarmzentrale JA-63 Errichteranleitung
1/24
MGK21600

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für jablotron JA-63 PROFI

Inhaltszusammenfassung für jablotron JA-63 PROFI

  • Seite 1 © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at JA-63 „PROFI“ ALARMSYSTEM ERRICHTERANLEITUNG Diese Druckschrift ist geistiges Eigentum der Fa. Ing. K. H. BRADAVKA. Es sind alle Rechte vorbehalten; insbesondere deren Nachdruck oder Ablichtung, sowie Aufnahme auf Datenträger oder sonstigen Medien, auch auszugsweise, ist nur mit schriftlicher Zustimmung der Fa.

  • Seite 2: Einleitung

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Wir danken Ihnen für den Kauf eines Jablotron Alarmsystems. Sein zuverlässiger Betrieb hängt von korrekter Installation ab. Wir empfehlen zur Installation profesionelle Alarmanlagenerrichter. Um einen qualifizierten Errichter zu finden, wenden Sie sich bitte an den Importeur: R&S Service...

  • Seite 3: Inhaltsverzeichnis

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Inhaltsverzeichnis: Systemplanung................................2 Installationsbeginn: ..............................2 Aufbau der Alarmzentrale ..................5 Montage der Zentrale ....................6 2.1. Netzanschluss ..............................6 Montage der Antennen für das Funkmodul............6 3.1. Gummi-Stabantenne............................6 3.2.
  • Seite 4 © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Technische Spezifikationen .................. 23 16.1. Elektrische Daten............................23 16.2. Umgebungsbedingungen ..........................23 16.3. Immunität ..............................23 16.4. Gehäuse/Abmessungen ..........................23 16.5. Normen ................................. 23 16.6. Abmessungen (in mm) ..........................

  • Seite 5: Aufbau Der Alarmzentrale

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Aufbau der Alarmzentrale Die JA-63 „PROFI“ Alarmzentrale ist vollprogrammierbar Das Telefonmodul „JA-60X“ kann „digitale Meldungen“ zu und modular aufgebaut. Sie kann softwaremäßig in zwei einer Empfangsstation, zwei Sprachnachrichten an vier Zentralen geteilt werden.

  • Seite 6: Montage Der Zentrale

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Montage der Zentrale Die Alarmzentrale soll: • für den Errichter leicht zugänglich sein • innerhalb des Sicherungsbereiches und von aussen nicht sichtbar sein • es muss ein eigener 230V Stromkreis (wenn möglich auch ein eigener stossstromfester FI-Schalter) zur Verfügung stehen •...

  • Seite 7: Anschlüsse Und Stecker An Der Hauptplatine

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Anschlüsse und Stecker an der Hauptplatine Es gibt einen Mini-XJ-Stecker für die „digitale Kommunikation“ auf der Platine. Dieser Stecker dient für JA- 60E Bedienteile und/oder PC-Interfacekabel. Der gleiche Stecker befindet sich auch auf der Außenseite rechts unten am Gehäuse.

  • Seite 8: Ja-60 Bedienteil(E)

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Abbildung 2: Beispielanschaltung JA-60 Bedienteil(e) Mit diesen (bis zu 4 Stück können parallel angeschlossen werden), kann die Zentrale bedient und programmiert werden. Die Verkabelung vom XJ- Stecker aus mit einem Flachbandkabel darf max.

  • Seite 9: Montage Der Melder

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Montage der Melder Wenn die Zentrale mit einem Funkmodul “JA-63R” bestückt ist, kann man alle JA-60 Funkmelder, RC Fernsteuerungen und drahtlose Empfänger verwenden (siehe Komponentenkurzübersicht im Teil Error! Reference source not found.). •...
  • Seite 10 © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Programmparameter Fabrik Hinweis Optionen Funktion Sequence 1& 7 blättern , 2 löscht Melder, R Modul Anmelden von Funkkomponenten 3 löscht Bedienteil, 4 löscht ALLE Komponenten nn–...

  • Seite 11: Anmeldung (Einlernen) Der Funkkomponenten

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.1. Anmeldung (Einlernen) der Funkkomponenten An die Alarmzentrale (JA-63KR oder KRX oder KRG) können bis zu 32 Funkmelder (2 pro „Linie“), bis zu 8 Fern- bedienungen (Fernsteuerungen und Funkbedienteile), drahtlose Sirenen und eine JA-6x Zentrale angemeldet werden.

  • Seite 12: Verdrahtete Meldelinien Sequenz: 60 Nn Xys

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.2. Verdrahtete Meldelinien Sequenz: 60 nn xys Diese Programmsequenz dient zur Programmierung der verdrahteten Meldelinien: Sequenz: 60 nn xys nn = Meldeliniennummer 01 bis 16 x = Meldelinieneigenschaft: 0 = deaktiviert, 1 = NC - Ruhestrom...

  • Seite 13: Alarmdauer Sequenz: 22X

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.5. Alarmdauer Sequenz: 22x Die Alarmdauer kann von 1 bis 8 Minuten oder 15 Minuten eingestellt werden. Geben Sie [22x] ein. (Bei „x“ geben Sie die gewünschte Zeit in Minuten ein. Soll die Alarmdauer 10 Sekunden betragen, so geben Sie ein.) Sequenz: Alarmdauer x...

  • Seite 14: Anti-Jamming-Prüfung (Blockade Des Funkempfängers) Sequenz 26X

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.8. Anti-Jamming-Prüfung (Blockade des Funkempfängers) Sequenz 26x Wird diese Funktion aktiviert, so prüft die Zentrale den Eingang des Empfängers und falls ein Signal (Störung) länger als 30 Sekunden den Eingang blockiert (zudeckt), gibt die Zentrale ein Störsignal ab.

  • Seite 15: Ohne Code Für

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.13. Ohne Code für (F1, F2, F3), F4 & F9 Sequenz 30x Wenn diese Funktion gewählt wurde, ist kein Code für das Ausführen der gewünschten Funktion notwendig. D.h. es kann die Anlage ohne Code Extern-/Intern-Scharf usw.

  • Seite 16: Akustisches Signal Während Der Eingangsverzögerung Sequenz 35X

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.18. Akustisches Signal während der Eingangsverzögerung Sequenz 35x Während der Eingangsverzögerung „piepst“ die Zentrale. Dieses akustische Signal kann deaktiviert werden. Sequenz: Akustisches Signal kein akustisches Signal Werkseinstellung: Akustisches Signal EIN 9.19.

  • Seite 17: Nur Der Erste Alarm Wird Gespeichert Sequenz: 691 X

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.24. Nur der ERSTE Alarm wird gespeichert Sequenz: 691 x Wenn auf einer Meldelinie (bei einem Melder) 4x Alarm während einer Scharfschalteperiode ausgelöst wurde, wird diese Meldelinie für diese Periode abgeschaltet.

  • Seite 18: Zuordnung Der Melder Sequenz: 61 Ns

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 9.30. Zuordnung der Melder Sequenz: 61 ns Wenn die Anlage geteilt ist (siehe 9.23) können die Melder wie folgt den Teilen zugeordnet werden: Sequenz: 61 nns wobei: = die Nummer des Melders bedeutet 01 –...

  • Seite 19: Änderung Des Errichtercodes Sequenz 5 Nec Nec

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Wenn das System geschärft ist und ein automatischer Schärfungsbefehl programmiert ist, wird der Zustand des System nicht geändert (= bleibt scharf.) 9.34. Änderung des Errichtercodes Sequenz 5 nEC nEC Durch Eingabe des Errichtercodes hat man Zugang zum Programmiermodus.

  • Seite 20: Reset - Rückstellen Auf Werkseinstellung

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at RESET – Rückstellen auf Werkseinstellung Sollten Sie die Codes vergessen haben oder eine Zentrale ohne Werkseinstellung besitzen, so gehen Sie wie folgt vor: Trennen Sie die Zentrale vom Netz. Klemmen Sie den Notstromakku ab.

  • Seite 21: Allgemeine Wichtig Hinweise Für Den Errichter

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Allgemeine wichtig Hinweise für den Errichter Wenn Sie bei einem Kunden ein Alarmsystem errichten, beachten Sie folgende Regeln: • machen Sie eine Zeichnung (Skizze) der Montageorte der möglichen Geräte, welche zu einer Sicherung des gewünschten Bereiches notwendig sind.

  • Seite 22: Erweiterungsmöglichkeiten Des Systems

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Erweiterungsmöglichkeiten des Systems 15.1. Erweiterung mit einem Sub-System Die Zentrale JA-6X kann als Untersystem an ein bestehendes System angemeldet werden. Jedes System funktioniert für sich. Sollte allerdings im Untersystem ein Alarm ausgelöst werden, wird der gleiche Alarm auch im Hauptsystem ausgelöst.

  • Seite 23: Technische Spezifikationen

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at Technische Spezifikationen 16.1. Elektrische Daten Netzversorgung 230 VAC, max 0.1 A, überwacht, Klasse II Notstromakku 12 V, 1.3Ah oder 2.6 Ah, normale Lebensdauer 3 Jahre Ausgang für die Versorgung 13VDC, max.

  • Seite 24: Abmessungen (In Mm)

    © Ing. K.H. Bradavka, Hüttelbergstr. 117, A-1140 Wien, Tel: 01-9112668, Fax: DW 9, Email: info.rs-service@aon.at 16.6. Abmessungen (in mm) Alarmzentrale JA-63 Errichteranleitung 24/24 MGK21600...
