3.2

Lieferumfang

▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
1
6720812672-01.1ST

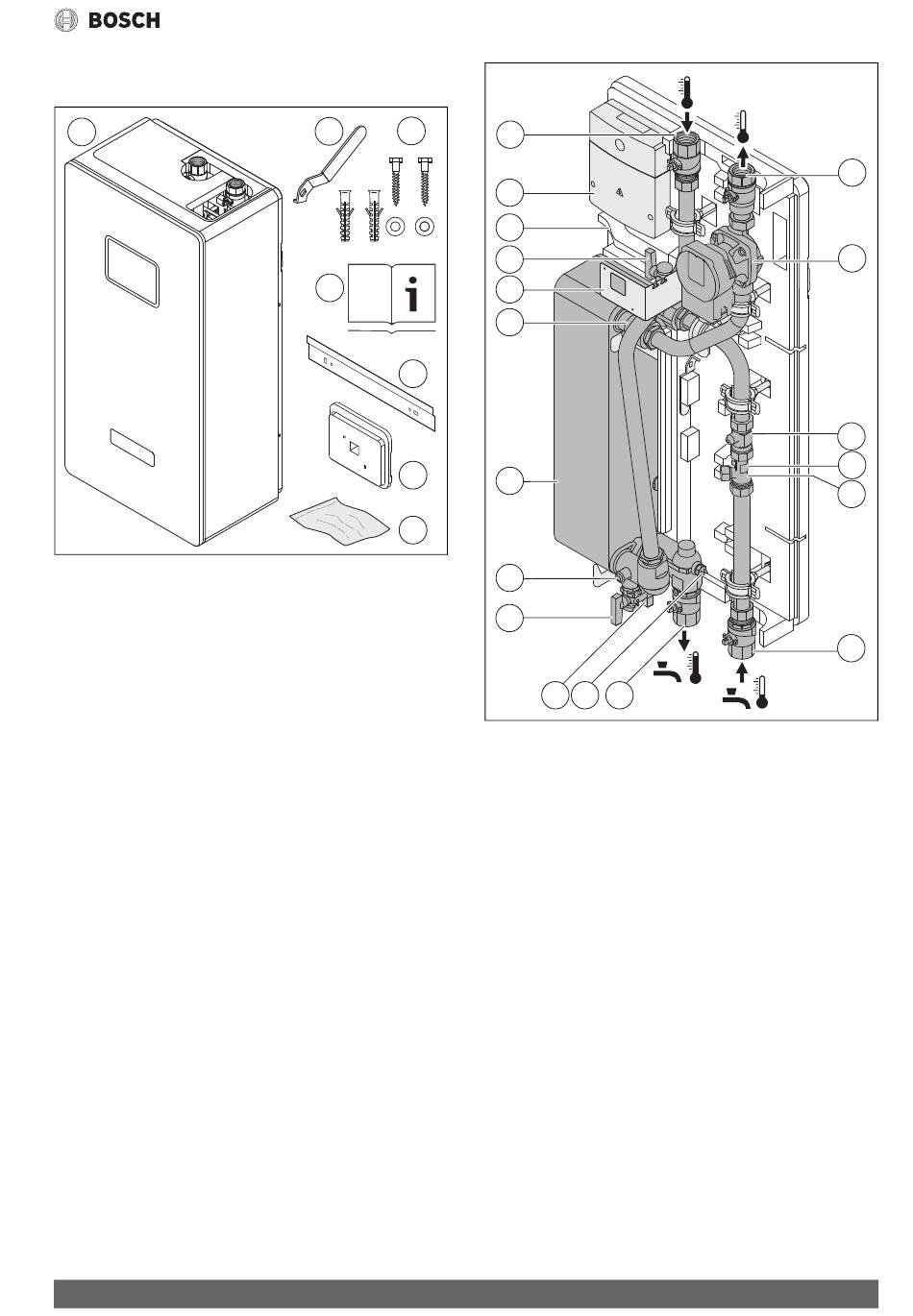

Bild 2 Lieferumfang Einzelstation
[1] Frischwasserstation inklusive Modul
[2] Handgriff für Kugelhähne, liegt im Wärmeschutz
[3] Schrauben, Dübel und Unterlegscheibe für Wandhalter (je 2 × )
[4] Installation- und Wartungsanleitung
[5] Wandhalter
[6] Distanzstück für Bedieneinheit, liegt im Wärmeschutz
[7] Beutel mit Kleinteilen
Frischwasserstation – 6721847669 (2022/02)
2 3
4
5
6
7
Bild 3
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10] Füll- und Entleerhahn (3 × )
[11] Temperaturfühler Vorlauf (Pufferspeicher-Vorlauf) TS21,
[12] Wärmetauscher (edelstahlgelötet)
[13] Schwerkraftbremse primärseitig (integriert)
[14] Halter für Bedieneinheit
[15] Hinterer Wärmeschutz
[16] Modul MS100
1
16
15
10
14
13
12
11
10
9 8
10
Frischwasserstation ohne vorderen Wärmeschutz
Anschluss: vom Pufferspeicher (Vorlauf)
Anschluss: zum Pufferspeicher (Rücklauf)
Pumpe PS11 (Beladekreis, primär)
Volumenstromsensor
Temperaturfühler Kaltwasser / Rücklauf Zirkulation (beim Vor-
wärmsystem: tägliche Aufheizung) TS23, NTC12K
T-Stück zum Anschluss des Zirkulationsstranges mit Pumpe
Anschluss: Kaltwasser
Anschluss: Warmwasser
Temperaturfühler Warmwasser TS17, NTC12K
NTC12K
Angaben zum Produkt
2
3
4
5
6
7
00100 00100 38271 38271 -001 -001
