Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber
Wohnungsstation
Flow 7000
F7001 RS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch Flow 7000

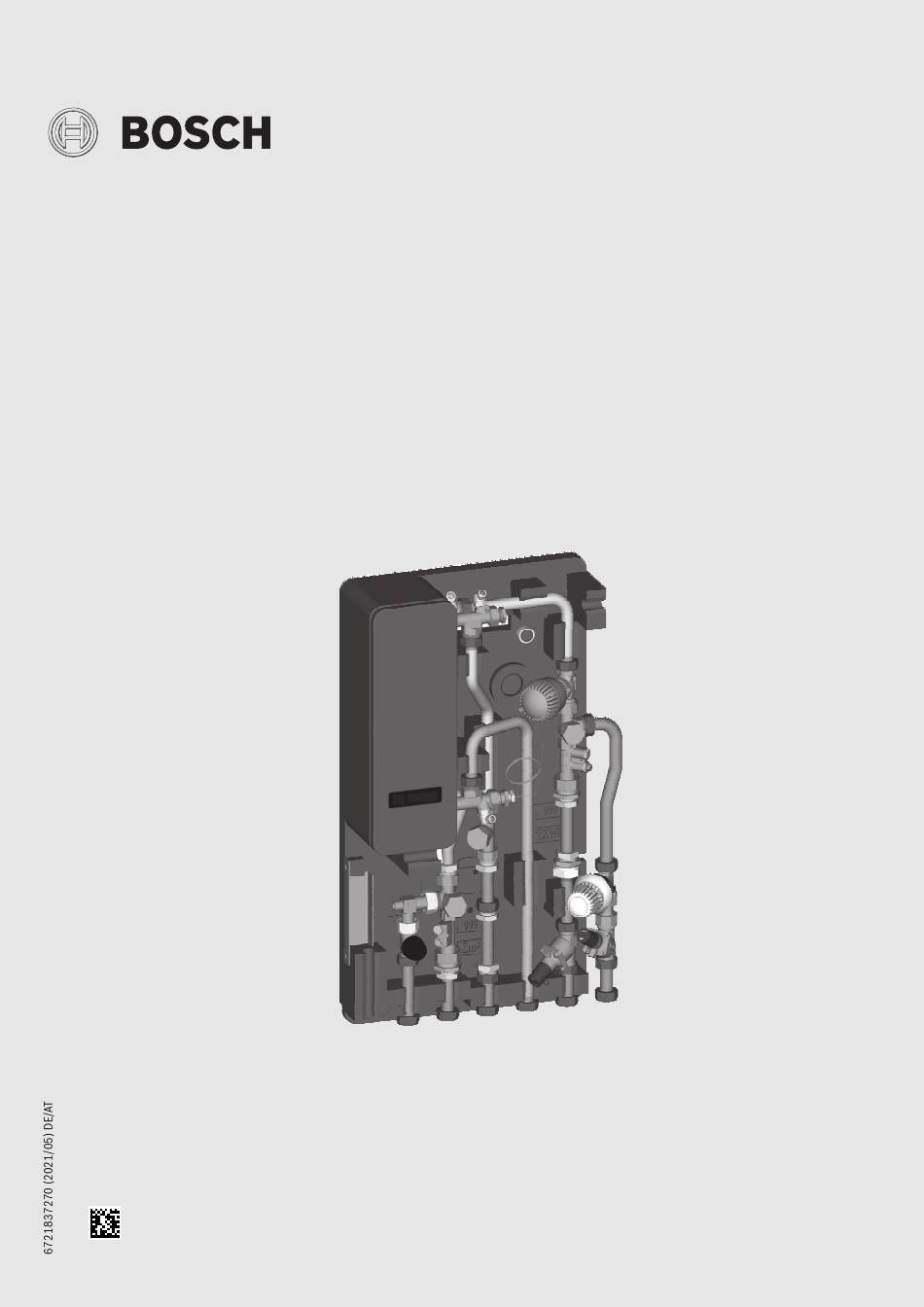

  • Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Wohnungsstation Flow 7000 F7001 RS...
  • Seite 2: Inhaltsverzeichnis

    Lebensgefahr entstehen. ▶ Installations-, Service- und Inbetriebnahmeanlei- tungen (Wärmeerzeuger, Heizungsregler, Pumpen usw.) vor der Installation lesen. ▶ Sicherheits- und Warnhinweise beachten. ▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. Flow 7000 – 6721837270 (2021/05)
  • Seite 3 ▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen. ▶ Festgestellte Mängel unverzüglich beheben lassen. H Bestimmungsgemäße Verwendung Die Station dient zur Bereitstellung von Warmwasser und Heizwärme in Gebäuden, die indirekt über Fern- wärme oder zentrale Heizungsanlagen versorgt wer- den. Flow 7000 – 6721837270 (2021/05)
  • Seite 4: Hinweise Für Den Betreiber

    • Der Differenzdruckregler der Station [8] überwacht den Differenz- druck innerhalb der Station und dient somit auch als primärseitiger Durchflussbegrenzer. Der zweite Differenzdruckregler [7] über- wacht den Heizkreis. Rohrleitungs- und Instrumentenfließschema Bild 1 Station als Fließschema Flow 7000 – 6721837270 (2021/05)
  • Seite 5: Lieferumfang

    [17] Zonenventil (Anschluss Stellantrieb, Zubehör) [18] Anschluss Kapillarrohr für Differenzdruckregler [19] Anschluss für Fühler Vorlauf Wärmemengenzähler M10 × 1 (Zu- behör) [20] Adapter Wasserschlagdämpfer [21] Anschluss Kaltwasserausgang (PWC) [22] Plattenwärmetauscher (edelstahlgelötet) Bild 4 Typschild und Datenschild Flow 7000 – 6721837270 (2021/05)
  • Seite 6: Abmessungen Und Mindestabstände

    °C Maximaler Betriebsdruck Mindestdruck Trinkwasser kVs-Wert Trinkwasserseite (PWH) m³/h pH-Wert-Bereich, ca. (Heizung) 6 – 9,5 Maximaler Differenzdruck Primärseite Maximaler WW-Volumenstrom l/min kVs-Wert Primärseite m³/h 1) Parallelbetrieb: Geräteleistung teilt sich auf Tab. 2 Technische Daten Wohnungsstation Flow 7000 – 6721837270 (2021/05)
  • Seite 7: Zubehör

    °C °C °C °C °C 7735600641 7735600606 °C 7735600607 V [l/min] 0010025655-01 Bild 8 Temperaturverhalten bei entfernter Sperre des Warmwasser- thermostats und Stellung 7 (max.) Bild 9 Montagerahmen und Anschluss-Set unten (Installationsanlei- tungen liegen bei) Flow 7000 – 6721837270 (2021/05)
  • Seite 8: Vorschriften

    Bild 10 Schutzbereiche im Aufstellraum Schutzbereich 1, direkt über der Badewanne Schutzbereich 2, Umkreis von 60 cm um Badewanne/Dusche ▶ Bei Verlegung elektrischer Leitungen die Anforderungen an die Schutzbereiche beachten ( Kap. 5.5 "Elektrischer Anschluss"). Flow 7000 – 6721837270 (2021/05)
  • Seite 9: Montagerahmen (Zubehör) Und Halter Montieren

    ▶ Zur Abdichtung beiliegende Flachdichtung verwenden. Beim Anschließen der bauseitigen Rohre an die Montageplatte die Rohre so verlegen, dass keine Luftsäcke entstehen. ▶ Bauseitige Rohre mit Dichtungen an Anschlüsse der Station bzw. an Montageplatte anschließen. Bild 11 Beispiel Montagerahmen Halter Flow 7000 – 6721837270 (2021/05)
  • Seite 10: Station Montieren

    Temperaturfühler vorhanden sind Adapter Wärmemengenzähler 130 × G1 / 110 × G¾ Adapter für Kaltwasserzähler, 110 × G¾ Anschluss für Temperaturfühler Vorlauf Wärmemengenzähler M10 × 1 Adapter Wasserschlagdämpfer Anschluss Kaltwasserabgang (Zubehör) Wasserschlagdämpfer (Zubehör) Bild 13 Station aufhängen Flow 7000 – 6721837270 (2021/05)
  • Seite 11: Elektrischer Anschluss

    ▶ Mit Entlüftungsventil [3] Luft entweichen lassen. Um den Primärkreis zu entlüften: ▶ Thermostatventil öffnen. Mit Entlüftungsventil [1] Luft entweichen lassen. ▶ Sicherstellen, dass nach dem Entlüften die Entlüfter vollständig ge- schlossen sind. Bild 15 Warmwasser- und Heizkreis entlüften Flow 7000 – 6721837270 (2021/05)
  • Seite 12: Warmwasserthermostat Einstellen

    Gründe für das Umsetzen der Sperre sind: 70 °C 35 °C 42 °C 50 °C 55 °C 58 °C Max. • Begrenzung der Warmwassertemperatur. • Begrenzung der Termperatur zur Warmhaltung der Station. Tab. 6 Einstellhilfe Warmwasserthermostat Flow 7000 – 6721837270 (2021/05)
  • Seite 13: Rücklauftemperaturbegrenzer Einstellen

    ▶ Nach der Inbetriebnahme die Einstellung mit den beiden Stiften ge- ken. Ausführliche Informationen finden Sie in der Planungsunterlage. gen unbeabsichtigtes Verstellen sichern [2]. Beschriftung: Temperatur [°C] +/- 15 %: Tab. 7 Einstellung des Rücklauftemperaturbegrenzers auf die Ausle- gungstemperatur Heizungsrücklauf Flow 7000 – 6721837270 (2021/05)
  • Seite 14 OS2) [TS18] Temperaturfühler Speicher unten (MS200: Anschluss TS2) [TS19] Temperaturfühler Speicher Mitte (MS200: Anschluss TS3) MM 100 BC 10 TS19 TS18 PS12 Bild 20 Beispiel 2: Heizgerät mit intelligenter Speicherladung, Wohnungsstation für ungemischte Heizkreisversorgung (Heizkörper) Flow 7000 – 6721837270 (2021/05)
  • Seite 15 Warmwasser > Zeitprogramm Warmwasser im- mer an Tab. 11 Bedieneinheit: Hauptmenü für Beispiel 1 und 2 Module: Kodierung Modul Beispiel 1 Beispiel 2 Pufferlademodul (MS200) Heizkreismodul (MM100) Solarmodul (MS200) Tab. 12 Einstellungen Kodierschalter an den Modulen Flow 7000 – 6721837270 (2021/05)
  • Seite 16: Checkliste Inbetriebnahme

    Vorlauftemperatur Heizung (an Station) gemessen? ______ °C Rücklauftemperatur Heizung (an Station) gemessen? ______ °C Leistung Heizung ermittelt? ____ kW Vorlauftemperatur Primärkreis gemessen? ______ °C Rücklauftemperatur Primärkreis gemessen? ______ °C Volumenstrom Primärkreis? ____ l/min Einstellwert Rücklauftemperaturbegrenzer? _____ °C Flow 7000 – 6721837270 (2021/05)
  • Seite 17: Inspektion Und Wartung

    _________l/min _________l/min _________l/min _________l/min _________l/min _________l/min       Filter kontrolliert/gereinigt?       Sichtprüfung und Funktionstest durchgeführt? Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 17 Inspektions- und Wartungsarbeiten Flow 7000 – 6721837270 (2021/05)
  • Seite 18: Primärseitigen Filter Reinigen

    ▶ Station wieder in Betrieb nehmen ( Kapitel “Inbetriebnahme”). Wärmetauscher HINWEIS Undichtigkeit durch unsachgemäße Installation! Ungleichmäßiges Anziehen kann zu Undichtigkeiten führen. 0010024448-01 0010024448-01 ▶ Schrauben gleichmäßig anziehen. ▶ Muttern am Wärmetauscher gleichmäßig lösen [1]. Bild 24 Warmwasserthermostat und Temperaturfühler Flow 7000 – 6721837270 (2021/05)
  • Seite 19: Außerbetriebnahme

    ▶ Bei Frostgefahr und Außerbetriebnahme die Station heiz- und trink- wasserseitig komplett entleeren. Umweltschutz/Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten.
  • Seite 20: Störungen Beheben

    ▶ Primärseitigen Differenzdruck erhöhen. prüfen. ▶ Einstellung an zentraler Primärkreispumpe Tab. 19 prüfen. Wärmetauscher ver- ▶ Wärmetauscher prüfen/reinigen und bei kalkt oder undicht. Bedarf ersetzen. Kapillarleitung ge- ▶ Kapillarleitung des Differenzdruckreglers knickt. ersetzen. Tab. 23 Flow 7000 – 6721837270 (2021/05)
  • Seite 21 ▶ Primärseitigen Differenzdruck erhöhen. ▶ Einstellung an zentraler Primärkreispumpe prüfen. Wasserdruck am Kalt- ▶ Mindestdruck von 1,5 bis 2 bar am Kalt- wassereintritt zu nied- wassereintritt sicherstellen. rig. ▶ Bei Bedarf Wärmetauscher reinigen. Tab. 25 Flow 7000 – 6721837270 (2021/05)
  • Seite 22: Datenschutzhinweise

    Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Ver- arbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ih-...
  • Seite 24 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
