2.2 GC5300i WMA 24/100 S, Solaranlage, Pufferspeicher und ein direkt nachgeschalteter
ungemischter Heizkreis
2.2.1

Hydraulik mit Regelung (Prinzipschema)

MS100
3
1
AGS
PS1
TS2
BS ...-6 ER

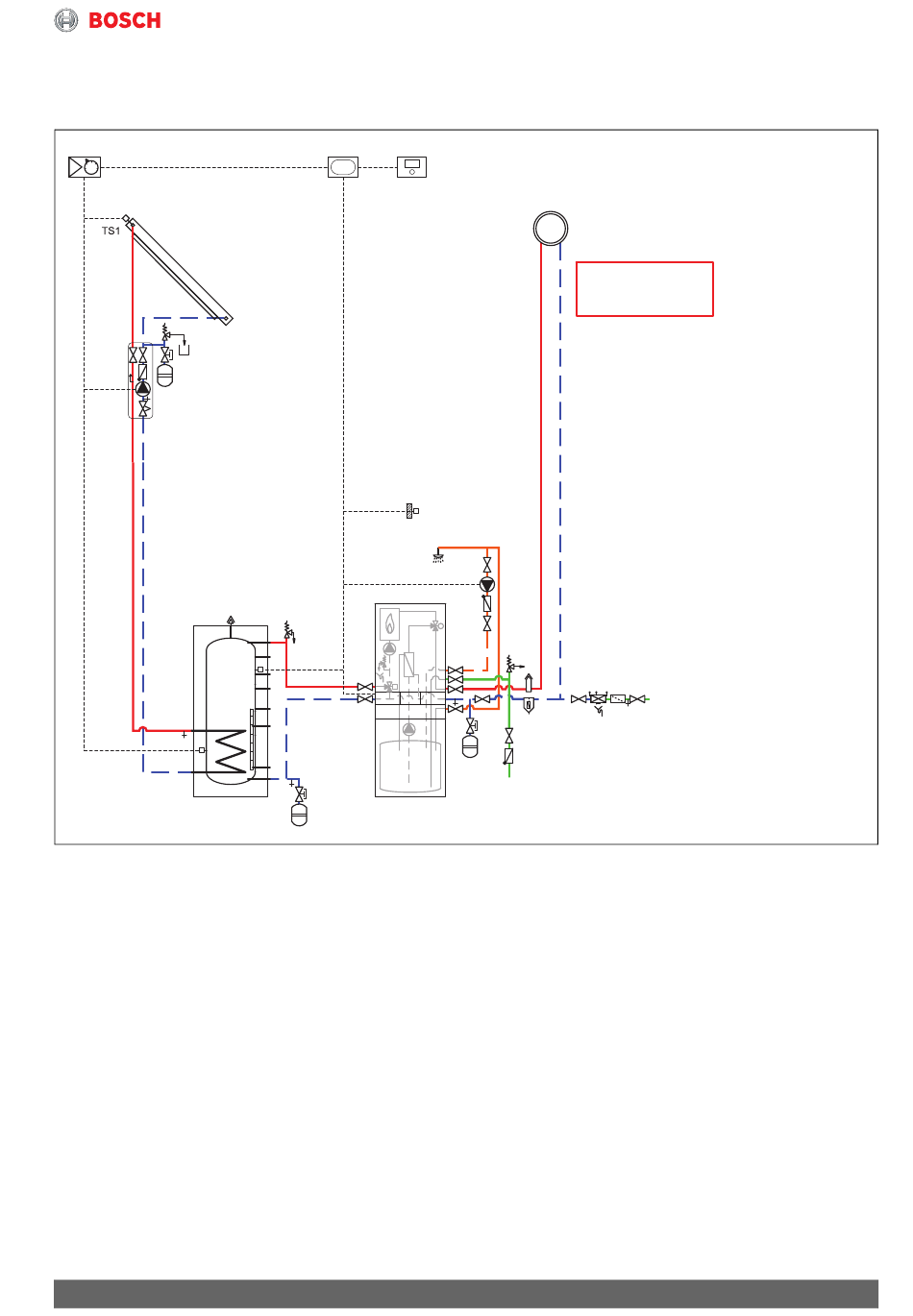

Bild 5 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
1 Am Wärme-/Kälteerzeuger
2 Am Wärme-/Kälteerzeuger oder an der Wand
3 In der Station
Condens 5300i WMA – 6721836890 (2021/07)
UI 300 CW 400
1
H1
TS3
H13
GC5300i WMA
2
T1
PW2
AGS
BS ...-6 ER
CW 400
GC5300i WMA Gas-Brennwert-Kompaktheizzentrale
MS 100
UI 300
PW2
PS1
TS1
TS2
TS3
T1
Direkter Heizkreis
mit maximal 1200 l/h.
Solarstation
Pufferspeicher
System-Regler für bis zu 4 Heizkreise
Solarmodul für einfache Solaranlagen
Steuergerät Gas-Brennwert-Kompakt-
heizzentrale
Zirkulationspumpe
Solarpumpe
Kollektortemperaturfühler
Speichertemperaturfühler unten
Speichertemperaturfühler Mitte
Außentemperaturfühler
Anlagenbeispiele
