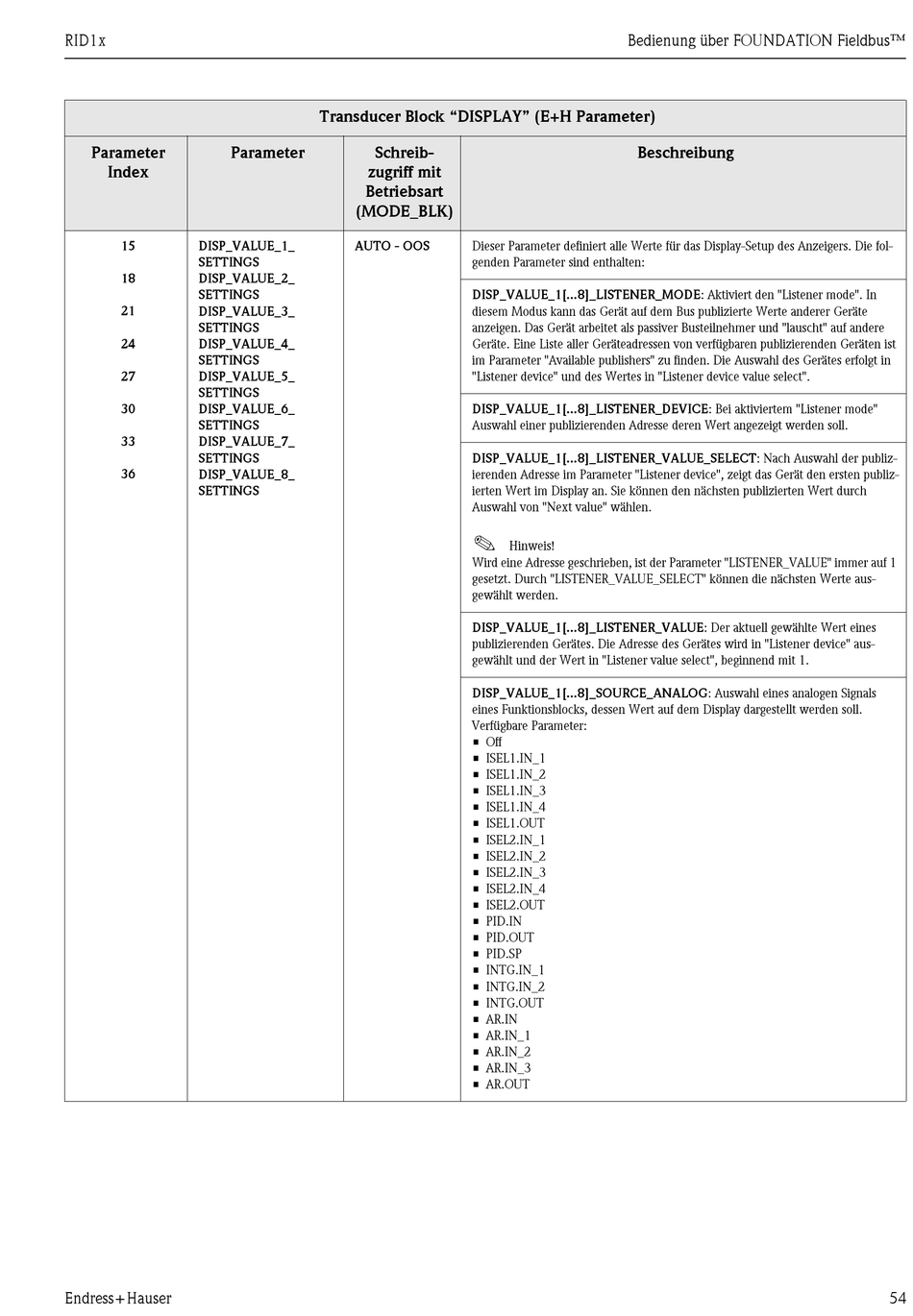

Endress+Hauser RID16 Betriebsanleitung Seite 54

RID1x
Parameter Parameter
Index
15 DISP_VALUE_1_
SETTINGS
18 DISP_VALUE_2_
SETTINGS
21 DISP_VALUE_3_
SETTINGS
24 DISP_VALUE_4_
SETTINGS
27 DISP_VALUE_5_
SETTINGS
30 DISP_VALUE_6_
SETTINGS
33 DISP_VALUE_7_
SETTINGS
36 DISP_VALUE_8_
SETTINGS
Endress+Hauser
Transducer Block "DISPLAY" (E+H Parameter)
Schreib-
zugriff mit
Betriebsart
(MODE_BLK)
AUTO - OOS Dieser Parameter definiert alle Werte für das Display-Setup des Anzeigers. Die fol-
genden Parameter sind enthalten:
DISP_VALUE_1[...8]_LISTENER_MODE: Aktiviert den "Listener mode". In
diesem Modus kann das Gerät auf dem Bus publizierte Werte anderer Geräte
anzeigen. Das Gerät arbeitet als passiver Busteilnehmer und "lauscht" auf andere
Geräte. Eine Liste aller Geräteadressen von verfügbaren publizierenden Geräten ist
im Parameter "Available publishers" zu finden. Die Auswahl des Gerätes erfolgt in
"Listener device" und des Wertes in "Listener device value select".
DISP_VALUE_1[...8]_LISTENER_DEVICE: Bei aktiviertem "Listener mode"
Auswahl einer publizierenden Adresse deren Wert angezeigt werden soll.
DISP_VALUE_1[...8]_LISTENER_VALUE_SELECT: Nach Auswahl der publiz-
ierenden Adresse im Parameter "Listener device", zeigt das Gerät den ersten publiz-
ierten Wert im Display an. Sie können den nächsten publizierten Wert durch
Auswahl von "Next value" wählen.
!
Wird eine Adresse geschrieben, ist der Parameter "LISTENER_VALUE" immer auf 1
gesetzt. Durch "LISTENER_VALUE_SELECT" können die nächsten Werte aus-
gewählt werden.
DISP_VALUE_1[...8]_LISTENER_VALUE: Der aktuell gewählte Wert eines
publizierenden Gerätes. Die Adresse des Gerätes wird in "Listener device" aus-
gewählt und der Wert in "Listener value select", beginnend mit 1.
DISP_VALUE_1[...8]_SOURCE_ANALOG: Auswahl eines analogen Signals
eines Funktionsblocks, dessen Wert auf dem Display dargestellt werden soll.
Verfügbare Parameter:
• Off
• ISEL1.IN_1
• ISEL1.IN_2
• ISEL1.IN_3
• ISEL1.IN_4
• ISEL1.OUT
• ISEL2.IN_1
• ISEL2.IN_2
• ISEL2.IN_3
• ISEL2.IN_4
• ISEL2.OUT
• PID.IN
• PID.OUT
• PID.SP
• INTG.IN_1
• INTG.IN_2
• INTG.OUT
• AR.IN
• AR.IN_1
• AR.IN_2
• AR.IN_3
• AR.OUT
Bedienung über FOUNDATION Fieldbus™
Beschreibung
Hinweis!
54
