KA01157K/09/DE/02.23-00
71613076
2023-05-17
Products

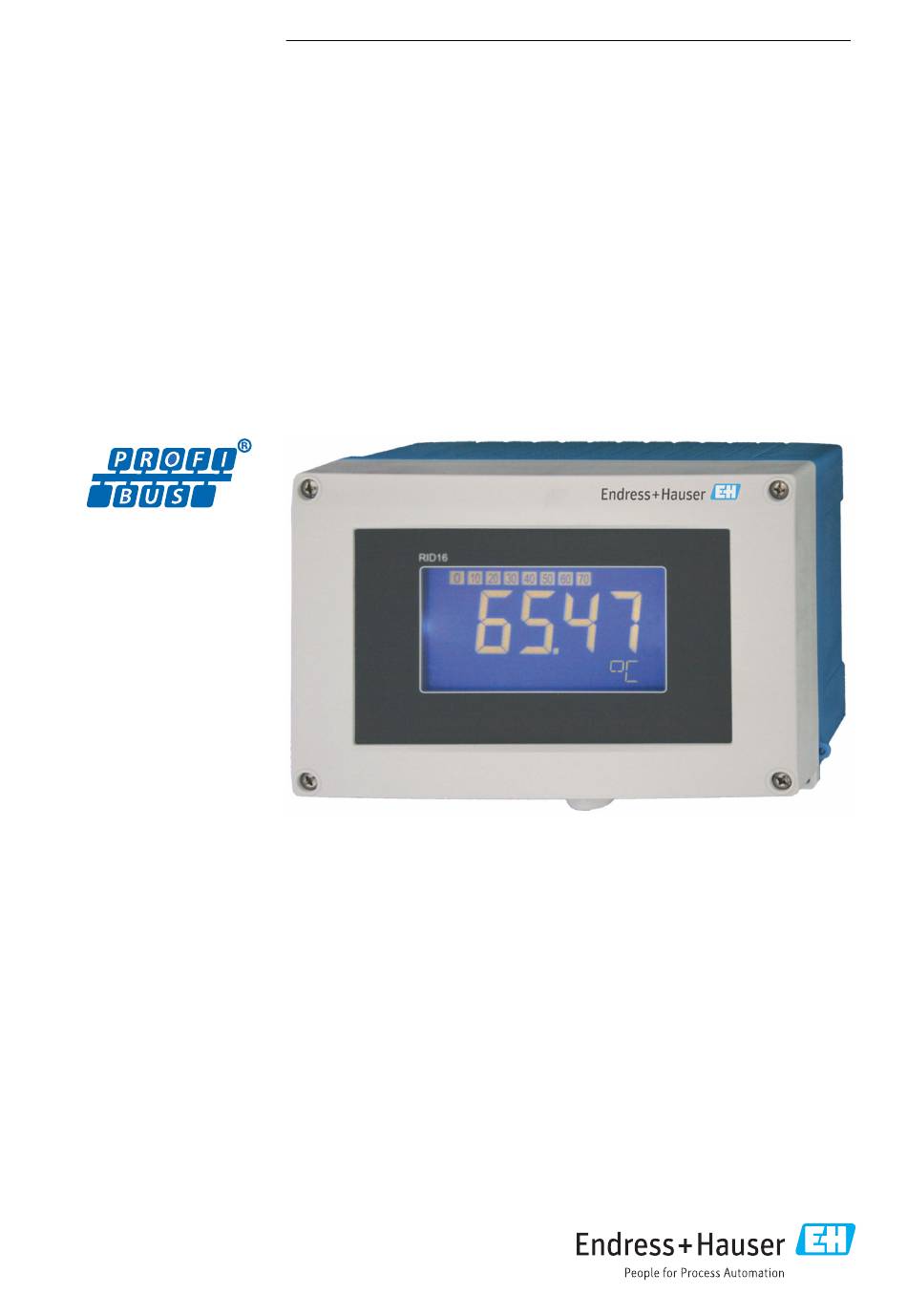

Kurzanleitung
RID16
8-Kanal Feldanzeiger
mit PROFIBUS® PA Protokoll
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RID16
Inhaltszusammenfassung für Endress+Hauser RID16
- Seite 1 8-Kanal Feldanzeiger mit PROFIBUS® PA Protokoll Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RID16 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RID16 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Symbole . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument RID16 Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Symbole In Grafiken
RID16 Sicherheitshinweise Symbol Bedeutung Symbol Bedeutung Verweis auf Dokumentation Verweis auf Seite Verweis auf Abbildung … Handlungsschritte Ergebnis eines Handlungsschritts Sichtkontrolle 1.1.4 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... -
Seite 6: Betriebssicherheit
Warenannahme und Produktidentifizierung RID16 Betriebssicherheit Beschädigung des Geräts! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Produktsicherheit Das Gerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 7: Produktidentifizierung
(www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. -
Seite 8: Zertifikate Und Zulassungen
Montage RID16 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild Zulassungsrelevante Daten und Dokumente: www.endress.com/deviceviewer → (Serien- nummer eingeben) 3.4.1 PROFIBUS Der Feldanzeiger hat erfolgreich den PROFIBUS PA Physical Layer Test bestanden. Als "Nicht aktiver"... -
Seite 9: Abmessungen
RID16 Montage 4.1.1 Abmessungen 96 (3.78) 199 (7.83) 163 (6.42) A0011162 1 Abmessungen des Feldanzeigers; Angaben in mm (in) Bohrung für direkte Wandmontage oder auf Montageplatte mit 4 Schrauben ⌀5 mm (0,2 in) 4.1.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestimmungsgemäß... - Seite 10 Montage RID16 A0011269 2 Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 1.-2. A0011270 3 Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 3.-4. Montageplatte Montagehalter 4 Schrauben Endress+Hauser...
-
Seite 11: Montagekontrolle
RID16 Elektrischer Anschluss Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. auf der Montageplatte befestigt? Ist die Gehäusefront fest geschlossen? -
Seite 12: Messgerät Anschließen
Elektrischer Anschluss RID16 Messgerät anschließen 5.2.1 Kabel an Feldanzeiger anschließen Vorbereitung des Anschlusses Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers beim Kunststoffgehäuse A0021557 4 Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers Montageplatte Kabelverschraubung Feldbus-Gerätestecker Zunächst einen der vorgesehenen Ausbrüche an der Unterseite des Gerätes mit geeigne- tem Werkzeug, z.B. - Seite 13 RID16 Elektrischer Anschluss Vorgehensweise zur Verdrahtung des Feldanzeigers A0011636 5 Gehäuse des Feldanzeigers öffnen interne Erdungsklemme (nur Aluminiumgehäuse) Kabelverschraubung öffnen und Gehäusedeckel öffnen Kabel durch die Kabelverschraubung führen Kabel anschließen → 7, 14 Kabelschirmklemmen montieren (nur Aluminiumgehäuse) → 6, 13 Kabelverschraubung wieder festziehen und den Gehäusedeckel schließen.
- Seite 14 Elektrischer Anschluss RID16 Verdrahtung auf einen Blick PROFIBUS® PA A0021544 7 Klemmenbelegung Klemme Klemmenbelegung PROFIBUS® PA Anschluss (+) PROFIBUS® PA Anschluss (-) 5.2.2 Anschluss an PROFIBUS® PA Der Anschluss von Geräten an den PROFIBUS® PA kann auf zwei Arten erfolgen: •...
- Seite 15 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräteste- cker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehör- teil bestellt werden (siehe Kap. ’Zubehör’ in der Betriebsanleitung). Die Anschlusstechnik beim PROFIBUS® PA ermöglicht es, Messgeräte über einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw.
- Seite 16 Elektrischer Anschluss RID16 Abschirmung der Zuleitung/T-Box Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit Rundumkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potenzialunter- schiede, evtl. Potenzialausgleich. • Die Abschirmung des PA-Kabels darf nicht unterbrochen werden. • Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.
-
Seite 17: Schutzart Sicherstellen
RID16 Elektrischer Anschluss Technische Daten Gerätestecker: • Schutzart IP 67 (NEMA 4x) • Umgebungstemperatur: –40 … +105 °C (–40 … +221 °F) Schutzart sicherstellen Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgenden Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der Schutzart IP 67 zu garantieren: •... -
Seite 18: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten RID16 Elektrischer Anschluss Hinweise Wurde die max. Länge der Stichleitungen gemäß den Feldbusspezifikationen eingehal- ten? Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet? Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Anzeige A0011309 10 LC Display des Feldanzeigers Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Messwertanzeige, Statusanzeige "Schlechter Messwertstatus"... -
Seite 19: Konfigurationsprogramme
RID16 Bedienungsmöglichkeiten Kanalnummer, auf welcher der schlechte Wert publiziert wird, an. Die Kanalnummer wird auch im 14-Segmentbereich angezeigt. 6.1.2 Bedienungsmöglichkeiten Für die Konfiguration und die Inbetriebnahme des Gerätes stehen dem Bediener zwei Mög- lichkeiten zur Verfügung: 1. Konfigurationsprogramme Die Konfiguration gerätespezifischer Parameter erfolgt über die Service-Schnittstelle (CDI). -
Seite 20: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten RID16 Listener Mode Der Feldanzeiger wirkt als reiner Listener, d.h. er erscheint im Bus nicht als aktiver Teilneh- mer mit einer eigenen Adresse und es erhöht auch nicht den „Traffic“ im Bus. Der Feldanzeiger analysiert die auf dem Bus aktiven Geräte und diese können den bis zu 8 Kanälen bei DTM-Bedienung bzw. - Seite 21 RID16 Bedienungsmöglichkeiten A0021499 12 Hardware Konfiuration des Feldanzeigers Data Address 8 16 32 64 Offset Write Remote protect A0051892 13 Belegung der DIP-Schalter 6.3.1 Schreibschutz ein-/ausschalten Der Schreibschutz wird über den DIP-Schalter "WRITE LOCK" ein- oder ausgeschaltet. Bei aktivem Schreibschutz ("WRITE LOCK"...
-
Seite 22: Einstellen Eines Offsets
Bedienungsmöglichkeiten RID16 Die Einstellung der Busadresse erfolgt folgendermaßen: Mit DIP-Schalter "AI1/AI2" auswählen, ob sich die eingestellte Adresse auf den Analog- eingang 1 (Schalter auf "ON") oder auf den Analogeingang 2 (Schalter auf "OFF") bezieht. DIP-Schalter "Adress/Offset" auf "ON" stellen, um die Busadresse des Messgeräts, dessen Werte angezeigt werden sollen, über die DIP-Schalter 1 bis 64 einzustellen. - Seite 24 *71613076* 71613076 www.addresses.endress.com...
