Bedienungsmöglichkeiten
Elektrischer Anschluss
Wurde die max. Länge der Stichleitungen gemäß den Feldbusspezifikationen eingehal-
ten?
Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet?
6 Bedienungsmöglichkeiten
6.1 Übersicht zu Bedienungsmöglichkeiten
6.1.1 Anzeige
1
1a
2
3
4

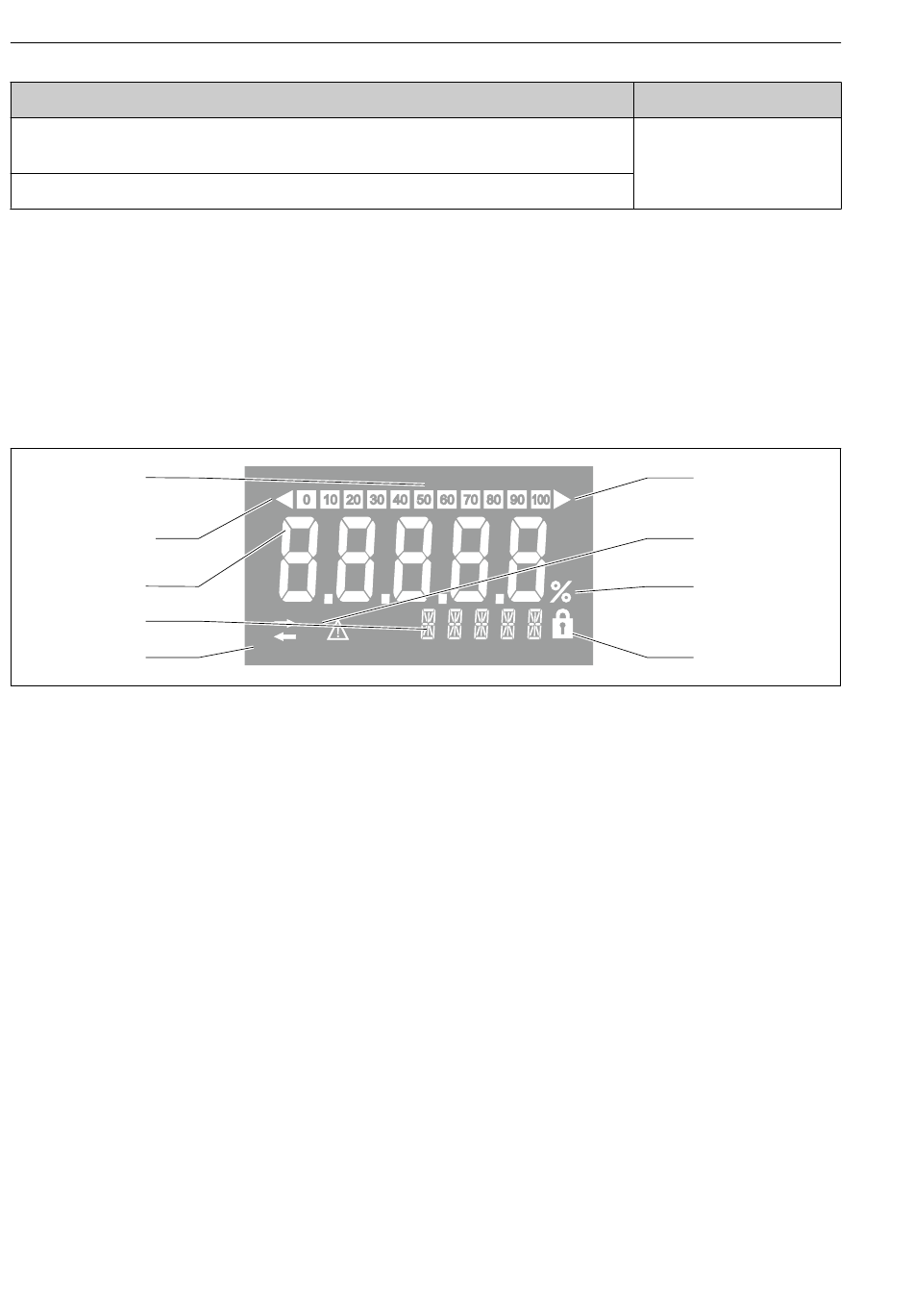

 10 LC Display des Feldanzeigers
1 Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b)
2 Messwertanzeige, Statusanzeige "Schlechter Messwertstatus"
3 14-Segmentanzeige für Einheiten und Messages
4 Symbol "Kommunikation"
5 Symbol "Parameter kann nicht verändert werden"
6 Einheit "%"
7 Symbol "Unsicherer Messwertstatus"
Die hinterleuchtete LCD-Anzeige enthält einen Bargraph (0-100) und Pfeile zur Darstellung
von Messwerten ober- oder unterhalb des Messbereichs. Analoge Prozesswerte, digitale Stati
und Fehlercodes werden im 7-Segmentbereich angezeigt. Hier können bis zu 8 Werte mit
einer Umschaltzeit von 2 bis 20 Sekunden angezeigt werden. Freitext kann im 14-Segment-
bereich angezeigt werden (Text ist auf 16 Zeichen beschränkt und wird bei Bedarf als Lauftext
angezeigt).
Der Anzeiger stellt auch die Qualität des Messwertes dar. Ist der Status des angezeigten Wer-
tes "gut" (Wert größer oder gleich 0x80), wird kein Symbol angezeigt und der Anzeiger befin-
det sich im normalen Betriebszustand. Ist der Status des angezeigten Wertes "unsicher" (Wert
zwischen 0x40 und 0x7F), wird das Symbol "Unsicherer Messwertstatus" angezeigt. Ist der
Status "schlecht" (Wert kleiner 0x40), zeigt das Display im 7-Segmentbereich "bad-" und die
18
RID16
Hinweise
1b
7
6
5
A0011309
