Abmessungen; Messgerät Montieren; Direkte Wandmontage - Endress+Hauser RID16 Kurzanleitung

RID16
4.1.1

Abmessungen

199 (7.83)

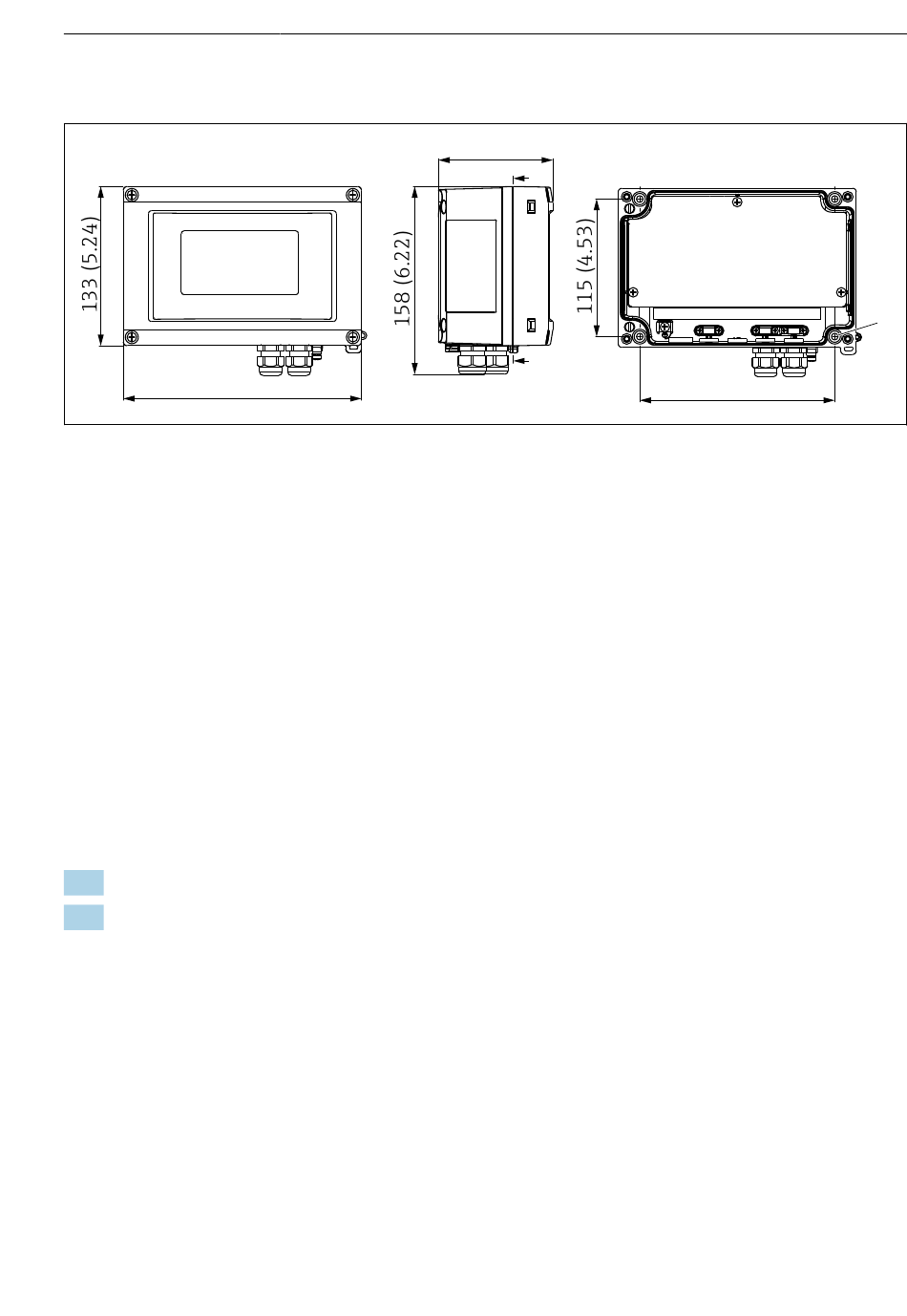

 1 Abmessungen des Feldanzeigers; Angaben in mm (in)
1 Bohrung für direkte Wandmontage oder auf Montageplatte mit 4 Schrauben ⌀5 mm (0,2 in)
4.1.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
finden Sie in Kapitel "Technische Daten" in der Betriebsanleitung.
4.2 Messgerät montieren
Das Gerät kann direkt an die Wand montiert werden →  9 oder der optionale Montage-
halter kann für die Wand- und Rohrmontage verwendet werden →  9.
4.2.1

Direkte Wandmontage

Zur direkten Wandmontage des Gerätes wie folgt vorgehen:
1. 4 Löcher bohren
2. Gerät an der Wand mit 4 Schrauben (⌀5 mm (0,2 in)) anbringen.
4.2.2 Rohrmontage
Der Montagehalter ist geeignet für Rohre mit einem Durchmesser zwischen 1" - 5". Das Mon-
tage- Kit besteht aus einer Montageplatte (Pos. 1), 2 Klemmen (Pos. 2) und 4 Schrauben (Pos.
3).
Zur Montage des Gerätes an ein Rohr wie folgt vorgehen:
Endress+Hauser
96 (3.78)
A-A
A
A
Montage
163 (6.42)
1
A0011162
9
