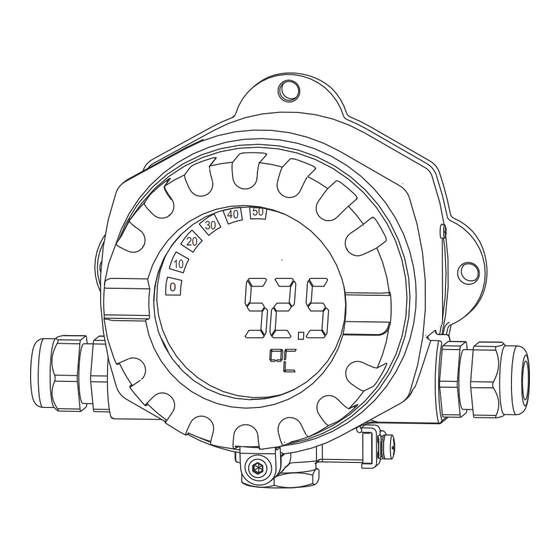

Endress+Hauser RID14 Betriebsanleitung
Feldbusanzeiger
Vorschau ausblenden
Andere Handbücher für RID14:
- Anleitung (52 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Kurzanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser RID14
Inhaltszusammenfassung für Endress+Hauser RID14
- Seite 1 Products Solutions Services BA00282R/09/DE/15.16 71335941 Gültig ab Version 02.00.xx (Gerätesoftware) Betriebsanleitung RID14 Feldbusanzeiger mit FOUNDATION Fieldbus™ - Protokoll...
-
Seite 3: Inhaltsverzeichnis
Störungsbehebung ....32 10.1 Fehlersuchanleitung ....32 Endress+Hauser... -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument RID14 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen
RID14 Hinweise zum Dokument 1.2.3 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind. Tipp Kennzeichnet zusätzliche Informationen. -
Seite 6: Sicherheitshinweise
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformi- tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 8: Identifizierung
Vergleichen Sie das Typenschild am Gerät mit folgender Abbildung: Made in Germany 2013 RID14 D-87484 Nesselwang Order code: RID14-XXXX/X Ser. no.: XXXXXXXXXXX Ext. ord. cd.: RID14-XXXXX 9 - 32 V IP66/67 Type 4X Ta = -40 ...+55/70/80°C FW: 1.00.00-[1...1] DevRev: X A0012565 ... -
Seite 9: Zertifizierung Foundation Fieldbus
RID14 Identifizierung 3.3.3 EAC-Zeichen Das Produkt erfüllt die gesetzlichen Anforderungen der anwendbaren EEU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Produkts mit der Anbringung des EAC- Zeichens. 3.3.4 CSA General Purpose 3.3.5 Zertifizierung FOUNDATION Fieldbus™ Der Feldanzeiger hat erfolgreich alle Prüfungen durchlaufen und ist von der Fieldbus Foundation zertifiziert und registriert. -
Seite 10: Montage
Montage RID14 Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikatio- nen hierzu finden Sie im Kapitel "Technische Daten". 4.1.1 Warenannahme Kontrollieren Sie bei der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit ihren Bestel- langaben. -
Seite 11: Montageanleitung
RID14 Montage 4.2.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc., finden Sie in Kapitel "Technische Daten". Montageanleitung Das Gerät kann direkt an die Wand montiert werden → 11. Für die Rohrmontage steht ein Montagehalter zur Verfügung →... -
Seite 12: Montagekontrolle
Montage RID14 A0011258 4 Rohrmontage des Feldanzeigers mit Montagehalter für Rohrdurchmesser 1,5-2,2" Montageplatte Montagehalter 2 Muttern M6 Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. -
Seite 13: Verdrahtung
RID14 Verdrahtung Verdrahtung WARNUNG Explosionsgefahr durch fehlerhaften Anschluss im Ex-Bereich ‣ Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsan- leitung beachten. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. -
Seite 14: Verdrahtung Auf Einen Blick
Verdrahtung RID14 5.1.1 Verdrahtung auf einen Blick ESD - Electrostatic Discharge Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Teilen der Elektronik führen. A0012751 FOUNDATION Fieldbus A0012569 6 Klemmenbelegung Klemme Klemmenbelegung FOUNDATION Fieldbus™ Anschluss (+) FOUNDATION Fieldbus™... - Seite 15 5.2.2 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräte- stecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehörteil bestellt werden (siehe Kap. ’Zubehör’). Die Anschlusstechnik beim FOUNDATION Fieldbus™ ermöglicht es, Messgeräte über ein- heitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feld- bus anzuschließen.
-
Seite 16: Kabelspezifikation Foundation Fieldbus
Verdrahtung RID14 26.5 mm (1.040") 250 mm (9.84”) 150 mm (5.91”) M20x1.5 / NPT 1/2” 7/8-16 UNC A0012573 8 Gerätestecker für den Anschluss an den FOUNDATION Fieldbus™ Pin-Belegung / Farbcodes Feldbus-Gerätestecker Blaue Leitung: FF- (Klemme 2) Feldanzeiger Braune Leitung: FF+ (Klemme 1) Graue Leitung: Schirmung Grün/gelbe Leitung: Erde... -
Seite 17: Schirmung Und Erdung
RID14 Verdrahtung Typ A Typ B Wellenwiderstand bei 31,25 kHz 100 Ω ±20 % 100 Ω ±30 % Wellendämpfung bei 39 kHz 3 dB/km 5 dB/km Kapazitive Unsymmetrie 2 nF/km 2 nF/km Gruppenlaufzeitverzerrung (7,9…39 kHz) 1,7 mS/km Bedeckungsgrad des Schirmes 90 % Max. - Seite 18 Verdrahtung RID14 und die Abschirmung eine möglichst lückenlose Hülle bildet. Ideal ist ein Schirmabde- ckungsgrad von 90%. • Für eine optimale EMV-Schutzwirkung ist die Schirmung so oft wie möglich mit der Bezugserde zu verbinden. • Aus Gründen des Explosionsschutzes sollte jedoch auf die Erdung verzichtet werden.
-
Seite 19: Weiterführende Informationen
RID14 Verdrahtung 5.3.7 Weiterführende Informationen Allgemeine Informationen und weitere Hinweise zur Verdrahtung finden Sie auf der Web- seite (www.fieldbus.org) der Fieldbus Foundation. Schutzart Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgen- den Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der Schutzart IP 67 zu garantieren: •... -
Seite 20: Bedienung Des Feldanzeigers
Bedienung des Feldanzeigers RID14 Bedienung des Feldanzeigers Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Gerätes stehen dem Bediener zwei Möglichkeiten zur Verfügung: 1. Konfigurationsprogramme Die Konfiguration von FF-Funktionen sowie gerätespezifischer Parameter erfolgt über die Feldbusschnittstelle. Dafür stehen dem Benutzer spezielle, von unterschiedlichen Herstel- lern angebotene Konfigurations- bzw. -
Seite 21: Anzeige- Und Bedienelemente
RID14 Bedienung des Feldanzeigers Anzeige- und Bedienelemente 6.2.1 Anzeige A0012574 11 LC Display des Feldanzeigers Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Messwertanzeige, Statusanzeige "Schlechter Messwertstatus" 14-Segmentanzeige für Einheiten und Messages Symbol "Kommunikation" Symbol "Parameter kann nicht verändert werden"... - Seite 22 Bedienung des Feldanzeigers RID14 Visualisierung und Überwachung z.B. P View, FieldCare und Diagnosesoftware Field Controller High Speed Ethernet (HSE) 100 Mbit/s Linking Linking Linking 31,25 kbit/s Device Device Device H1 IEC 61158-2 FISCO RID16 RID14 bis zu 32 Geräte je Segment A0011300-DE ...
-
Seite 23: Datenübertragung
RID14 Bedienung des Feldanzeigers 6.3.2 Link Active Scheduler (LAS) Der FOUNDATION Fieldbus™ arbeitet nach dem “Producer-Consumer”-Verfahren. Dadurch ergeben sich verschiedene Vorteile. Zwischen Feldgeräten, z.B. einem Messaufnehmer und einem Stellventil, können Daten direkt ausgetauscht werden. Jeder Busteilnehmer “veröffentlicht” seine Daten auf dem Bus und alle Busteilnehmer, die entsprechend konfiguriert sind, beziehen diese Daten. -
Seite 24: Funktionsblöcke
Bedienung des Feldanzeigers RID14 Der Feldgeräte-Tagname (PD_TAG) wird für das betreffende Gerät während der Inbetrieb- nahme vergeben (siehe Betriebsanleitung). Er bleibt im Gerät auch bei Ausfall der Versor- gungsspannung gespeichert. 6.3.5 Funktionsblöcke Für die Beschreibung der Funktionen eines Gerätes und zur Festlegung eines einheitlichen Datenzugriffs, nutzt der FOUNDATION Fieldbus™... -
Seite 25: Konfiguration Des Feldanzeigers
RID14 Bedienung des Feldanzeigers Konfiguration des Feldanzeigers HINWEIS Verlust des Explosionsschutzes bei geöffnetem Gehäuse ‣ Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen. Das FF-Kommunikationssystem funktioniert nur dann einwandfrei, wenn es fachkundig und korrekt konfiguriert wird. Für die Konfiguration stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurations- und Bedienprogramme zur Ver- fügung. - Seite 26 Bedienung des Feldanzeigers RID14 A0011641 13 Hardware-Einstellung über DIP-Schalter Schalterposition ON Schalterposition OFF Schreibschutz Endress+Hauser...
-
Seite 27: Inbetriebnahme
Konfigurationssystem über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine Kombination aus Herstellerkennung, Gerätetyp und Geräte-Seriennummer. Sie ist ein- deutig und kann niemals doppelt vergeben werden. Die DEVICE_ID des Gerätes setzt sich wie folgt zusammen: DEVICE_ID = 452B4810CF-XXXXXXXXXXX 452B48 = Endress+Hauser 10CF = RID1x XXXXXXXXXXX = Geräteseriennummer (11-stellig) Endress+Hauser... - Seite 28 4. Gerät einschalten. Beim ersten Verbindungsaufbau meldet sich das Gerät im Konfigurationspro- gramm wie folgt: EH_RID14-xxxxxxxxxxx (Tag-Name PD-TAG für RID14, xxx... = Seriennummer) 452B4810CF-xxxxxxxxxxx (DEVICE_ID) für RID1x Blockstruktur → 29 5. Feldgerät anhand der notierten DEVICE_ID identifizieren und dem Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zuordnen.
- Seite 29 RID14 Inbetriebnahme Blockbeschreibung Permanent Blockklasse Resource Erweitert Display Transducer Hersteller-spezifisch Advanced Diagnostic Hersteller-spezifisch NEIN Standard Input Selector 1 NEIN Standard Input Selector 2 NEIN Standard Arithmetic NEIN Standard Integrator NEIN Standard Das Gerät wird ab Werk mit der Busadresse "247" ausgeliefert und befindet sich somit in dem für die Umadressierung der Feldgeräte reservierten Adressbereich.
-
Seite 30: Wartung
Wartung RID14 Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Endress+Hauser... -
Seite 31: Zubehör
RID14 Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 32: Störungsbehebung
Störungsbehebung RID14 Störungsbehebung 10.1 Fehlersuchanleitung Im Falle eines schwerwiegenden Fehlers kann es notwendig sein, den Anzeiger zur Reparatur zurück an den Hersteller zu senden. Beachten Sie die Anweisungen zur Rücksendung → 37, bevor Sie den Anzeiger zurücksenden. Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. -
Seite 33: Statusmeldungen
RID14 Störungsbehebung Probleme bei der Konfiguration von Funktionsblöcken Transducer Blöcke: Kontrollieren Sie, ob sich die Betriebsart des Resource Blockes im Modus AUTO Die Betriebsart kann nicht befindet → Parametergruppe MODE_BLK / Parameter TARGET. in den Modus AUTO gesetzt werden. Transducer Blöcke: Die Gerätebeschreibungsdatei (Device Description, DD) wurde noch nicht in das... -
Seite 34: Ersatzteile
Störungsbehebung RID14 • z.B. Kanal 1, Kanal 2 und Kanal 3 sind zur Werteanzeige parametriert • Wert von Kanal 1 => Fehlermeldung => Wert von Kanal 2 => Fehlermeldung => Wert von Kanal 3 => Fehlermeldung => Wert von Kanal 1 => ... - Seite 35 3x Gewinde NPT1/2, ohne Klemmenblock 3x M20x1.5, ohne Klemmenblock 3x Gewinde G1/2, ohne Klemmenblock Ausführung: Standard RIA141G- ← Bestellcode komplett Gehäuse RID14 Pos. Nr. Bestellnummer Gehäusedeckel kpl. Display Alu Ex d + Dich- RIA141X-HK tung Gehäusedeckel kpl. Display Alu + Dichtung RIA141X-HL Gehäusedeckel kpl.
-
Seite 36: Softwarehistorie Und Kompatibilitätsüber
Störungsbehebung RID14 Pos. Nr. Bestellnummer Stopfen (Blind) M20x1,5 EEx-d/XP 51004489 Stopfen (Blind) NPT1/2" ALU 51004490 Stopfen (Blind) G1/2" EEx-d/XP 51004916 Stopfen (Blind) NPT1/2"V4A 51006888 ohne Montagehalter Rohr 1,5-3" Edelstahl 316L 51007995 10.4 Softwarehistorie und Kompatibilitätsübersicht Änderungsstand Die Versionsnummer auf dem Typenschild und in der Betriebsanleitung gibt den Ände- rungsstand des Geräts an: XX.YY.ZZ (Beispiel 01.02.01). -
Seite 37: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der... -
Seite 38: Entsorgung
Entsorgung RID14 Entsorgung Das Gerät enthält elektronische Bauteile und muss deshalb, im Falle der Entsorgung, als Elektronikschrott entsorgt werden. Örtliche Entsorgungsvorschriften sind zu beachten. Endress+Hauser... -
Seite 39: Technische Daten
RID14 Technische Daten Technische Daten 13.1 Kommunikation 13.1.1 Ausfallinformation Statusmeldung gemäß Feldbusspezifikation. 13.1.2 Einschaltverzögerung 13.1.3 FOUNDATION Fieldbus™ • FOUNDATION Fieldbus™ H1, IEC 61158-2 • FDE (Fault Disconnection Electronic) = 0 mA • Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s • Signalkodierung = Manchester II •... - Seite 40 Technische Daten RID14 Link-Einstellungen Slot time Min. Inter PDU delay Max. response delay Blöcke Blockbeschreibung Block Index Permanent Blockausführungszeit Blockklasse Resource Erweitert Display Transducer Herstellerspezifisch Advanced Diagnostic Herstellerspezifisch 1100 NEIN 30 ms Standard Input Selector 1 1200 NEIN 30 ms...
-
Seite 41: Energieversorgung
RID14 Technische Daten ten. Das Bilden von Mittelwerten wie auch Kompensation (linear, quadratisch) von Durchflusswerten sind ebenfalls in diesem Block enthalten. 13.2 Energieversorgung 13.2.1 Klemmenbelegung A0021528 15 Anschlussbelegung des Feldanzeigers Feldbusanschluss 13.2.2 Versorgungsspannung Die Versorgung erfolgt über den Feldbus. -
Seite 42: Umgebung
Technische Daten RID14 13.4 Umgebung 13.4.1 Umgebungstemperaturbereich –40…+80 °C (–40…+176 °F) Bei Temperaturen < –20 °C (–4 °F) kann die Anzeige träge reagieren. Bei Temperaturen < –30 °C (–22 °F) ist die Ablesbarkeit der Anzeige nicht mehr gewährleistet. 13.4.2 Lagerungstemperatur –40…+80 °C (–40…+176 °F) -
Seite 43: Konstruktiver Aufbau
RID14 Technische Daten 13.5 Konstruktiver Aufbau 13.5.1 Bauform, Maße 132 (5.2) 112 (4.4) 106 (4.2) 121 (4.8) 166 (6.5) A0011152 16 Abmessungen des Feldanzeigers in mm (in) • Aluminiumdruckgussgehäuse für allgemeine Anwendungsbereiche oder, als Option, Edelstahlgehäuse • Elektronik- und Anschlussraum gemeinsam im Einkammerngehäuse •... -
Seite 44: Bedienbarkeit
Technische Daten RID14 13.6 Bedienbarkeit 13.6.1 Vor-Ort-Bedienung Anzeigeelemente A0011307 17 LC-Anzeige des Feldanzeigers (beleuchtet, steckbar in 90°-Schritten) Bargraphanzeige in 10%-Schritten mit Marken für Messbereichsunter- (Pos. 1a) und -überschreitung (Pos. Messwertanzeige, Ziffernhöhe 20,5 mm (0,8 in), Statusanzeige "Messwertstatus schlecht" 14-Segment Anzeige für Einheiten und Meldungen Symbol "Kommunikation"... -
Seite 45: Zertifikate Und Zulassungen
• Systemkomponenten und Datenmanager - Lösungen zur Komplettierung der Messstelle: FA00016K/09 • Kompetenzbroschüre FOUNDATION fieldbus - Prozessautomatisierung mit digitaler Feldbus-Technologie: CP00003S/04 • Technische Information RID14, 8-Kanal Feldanzeiger mit FOUNDATION Fieldbus™ oder PROFIBUS® PA Protokoll: TI00145R/09 Technische Information RID16, 8-Kanal Feldanzeiger mit FOUNDATION Fieldbus™ oder PROFIBUS® PA Protokoll: TI00146R/09 •... -
Seite 46: Anhang
Anhang RID14 Anhang 14.1 Blockmodell Beim FOUNDATION Fieldbus™ werden die gesamten Geräteparameter in Abhängigkeit ihrer funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei unter- schiedlichen Blöcken zugeordnet. Ein Block kann als Container betrachtet werden, in dem Parameter und die damit verbundenen Funktionalitäten enthalten sind. Ein FOUNDATION Fieldbus™... -
Seite 47: Blockzustand
RID14 Anhang werden. Nachfolgend sind die wichtigsten Funktionen und Parameter des Resource Blo- ckes aufgeführt. 14.2.1 Auswahl der Betriebsart Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK. Der Resource Block unterstützt folgende Betriebsarten: • AUTO (Automatikbetrieb) • OOS (außer Betrieb) Über den Parameter BLOCK_ERR wird die Betriebsart ’Out Of Service’... - Seite 48 Anhang RID14 Die Alarmpriorität legt das Verhalten bei einem aktiven Schreibschutzalarm WRITE_ALM fest. Wenn im Parameter ACK_OPTION die Option eines Prozessalarms nicht aktiviert wurde, muss dieser Prozessalarm nur im Parameter BLOCK_ALM quittiert werden. 14.2.5 FF-Parameter Resource Block In der folgenden Tabelle finden Sie alle spezifizierten FOUNDATION™ Fieldbus Parameter des Resource Blocks.
- Seite 49 Anzeige: (LEERZEICHEN) Manufacturer ID (MANU- nur lesbar Anzeige der Hersteller Identifikationsnummer. FAC_ID) Anzeige: 0 x 452B48 = Endress+Hauser Device type (DEV_TYPE) nur lesbar Anzeige der Geräte Identifikationsnummer im hexadezimalen Zahlenformat. Anzeige: 0 x 10CF hex für RID1x Device Revision (DEV_REV) nur lesbar Anzeige der Revisionsnummer des Gerätes.
- Seite 50 Anhang RID14 Resource Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) Free Space (FREE_SPACE) nur lesbar Anzeige des freien Systemspeichers (in Prozent), die zur Ausführung von weiteren Funktionsblöcken zur Verfügung steht. Da die Funktionsblöcke des Gerätes vorkonfiguriert sind, zeigt dieser Parameter stets den Wert 0 an.
- Seite 51 RID14 Anhang Resource Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) Alarm Summary AUTO - OOS Anzeige des aktuellen Status der Prozessalarme im Resource Block. Zusätzlich können (ALARM_SUM) in dieser Parametergruppe die Prozessalarme deaktiviert werden. Acknowledge Option AUTO - OOS Über diesen Parameter erfolgt die Festlegung, ob ein Prozessalarm zum Zeitpunkt sei-...
- Seite 52 Anhang RID14 Resource Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) Auswahl: • Bediener • Service Werkseinstellung: Bediener Field device diagnostic ver- nur lesbar Die Hauptversion der FF Felddiagnosespezifikation, die zur Entwicklung für dieses sion (FD_VER) Gerät verwendet wurde.
-
Seite 53: Transducer Blöcke
RID14 Anhang Resource Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) FF communication software nur lesbar Zeigt die Version der FF Kommunikationssoftware (Stack) an. version (FF_COMM_VER- SION) Block Error Description 1 nur lesbar Anzeige weiterer Informationen zur Behebung eines Block Errors. - Seite 54 Anhang RID14 Transducer Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) Alert key (ALERT_KEY) AUTO - OOS Eingabe der Identifikationsnummer des Anlagenteils. Diese Information kann vom Feldbus-Host-System zum Sortieren von Alarmen und Ereignissen verwendet werden. Eingabe: 1 bis 255...
- Seite 55 RID14 Anhang Transducer Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) Mögliche Anzeigen: • No Error (Normalzustand) • Electronics failure • Data Integrity Error • Mechanical Failure • Configuration Error • Calibration Error • General Error Zusammengefasster Gerätestatus/-zustand, eine präzisere Aus- sage über den/die anstehenden Fehler ist über die hersteller-...
- Seite 56 Anhang RID14 Transducer Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) DISP_VALUE_1_SETTINGS AUTO - OOS Dieser Parameter definiert alle Werte für das Display-Setup des Anzeigers. Die fol- DISP_VALUE_2_SETTINGS genden Parameter sind enthalten: DISP_VALUE_3_SETTINGS • DISP_VALUE_1[...8]_LISTENER_MODE: DISP_VALUE_4_SETTINGS Aktiviert den "Listener mode". In diesem Modus kann das Gerät auf dem Bus publi- DISP_VALUE_5_SETTINGS zierte Werte anderer Geräte anzeigen.
- Seite 57 RID14 Anhang Transducer Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) • DISP_VALUE_1[...8]_DESC: Eingabe von Freitext, max. 16 Zeichen. Dieser Text wird unter dem Wert angezeigt. Ist der Text länger als 5 Zeichen, wird er als Lauftext angezeigt. • DISP_VALUE_1[...8]_FORMAT: Anzahl von Dezimalstellen für die Anzeige.
- Seite 58 Anhang RID14 14.3.5 Transducer Block "Advanced Diagnostic" Der Advanced Diagnostic Block informiert über den aktuellen und letzten Status des Gerä- tes. Desweiteren zeigt er an, in welchem Kanal das aktuelle Diagnoseereignis auftrat. Er enthält Minimal- und Maximalwerte für jeden Analogkanal.
-
Seite 59: Pid Funktionsblock (Pid-Regler)
RID14 Anhang Transducer Block Parameter Parameter Schreibzugriff Beschreibung Index bei Betriebsart (MODE_BLK) STATUS_SIGNAL nur lesen Kopie von "ACTUAL_STATUS_CATEGORY" nur mit dem Label "Status signal" Block Error Description 1 nur lesbar Anzeige weiterer Informationen zur Behebung eines Block Errors. (BLOCK_ERR_DESC_1) • 0x00000000 •... -
Seite 60: Konfiguration Des Verhaltens Bei Ereignissen Gemäß Foundation Fieldbus™-Felddiagnose
Anhang RID14 werte erreicht werden. Dieser Funktionsblock kann auch als Summenzähler verwendet werden. Sie wählen einen von sieben Integrator-Typen aus, die bestimmen, ob der integ- rierte Wert von 0 ausgehend zunimmt oder vom Sollwert (Setpoint, SP) ausgehend abnimmt. Der Block verfügt über zwei Eingänge und kann einen positiven, einen negativen oder einen Nettodurchfluss integrieren. -
Seite 61: Zuordnungsparameter
RID14 Anhang Ereignisgewichtung Standardereigniskategorie Ereignisquelle Bit Ereignisse dieser Gruppe Konfiguration 25 • C501: Device reset • C561: Display overflow Prozess 24 Bei diesem Gerät nicht verwendet Den Ereignisgewichtungen "Low severity" und "Lowest severity" sind keine Ereignisse zuge- ordnet. 14.8.2 Zuordnungsparameter Die Zuordnung von Ereigniskategorien zu Ereignisgruppen erfolgt über vier Zuordnungs-... -
Seite 62: Ursache Und Behebung Eines Diagnoseereignisses
Anhang RID14 A0019661 Im Parameter FD_FAIL_MAP des Resource Blocks für die Gruppe "Highest Configura- tion" das entsprechende Kontrollkästchen deaktivieren. A0019663 Im Parameter FD_CHECK_MAP des Resource Blocks für die Gruppe "Highest Configu- ration" das entsprechende Kontrollkästchen aktivieren. Das entsprechende Bit in mindestens einem der Zuordnungsparameter für jede Ereig- nisgruppe muss gesetzt sein. -
Seite 63: Bus
RID14 Anhang X = Kanalnummer YYY = Diagnosenummer Der Wert für das obige Beispiel lautet 1437 14.9 Übertragung der Ereignismeldungen an den Bus Die Übertragung der Ereignismeldungen muss von dem jeweils eingesetzten Leitsystem unterstützt werden. 14.9.1 Ereignispriorität Ereignismeldungen werden nur dann an den Bus übertragen, wenn sie eine Priorität zwi- schen 2 und 15 haben. -
Seite 64: Stichwortverzeichnis
