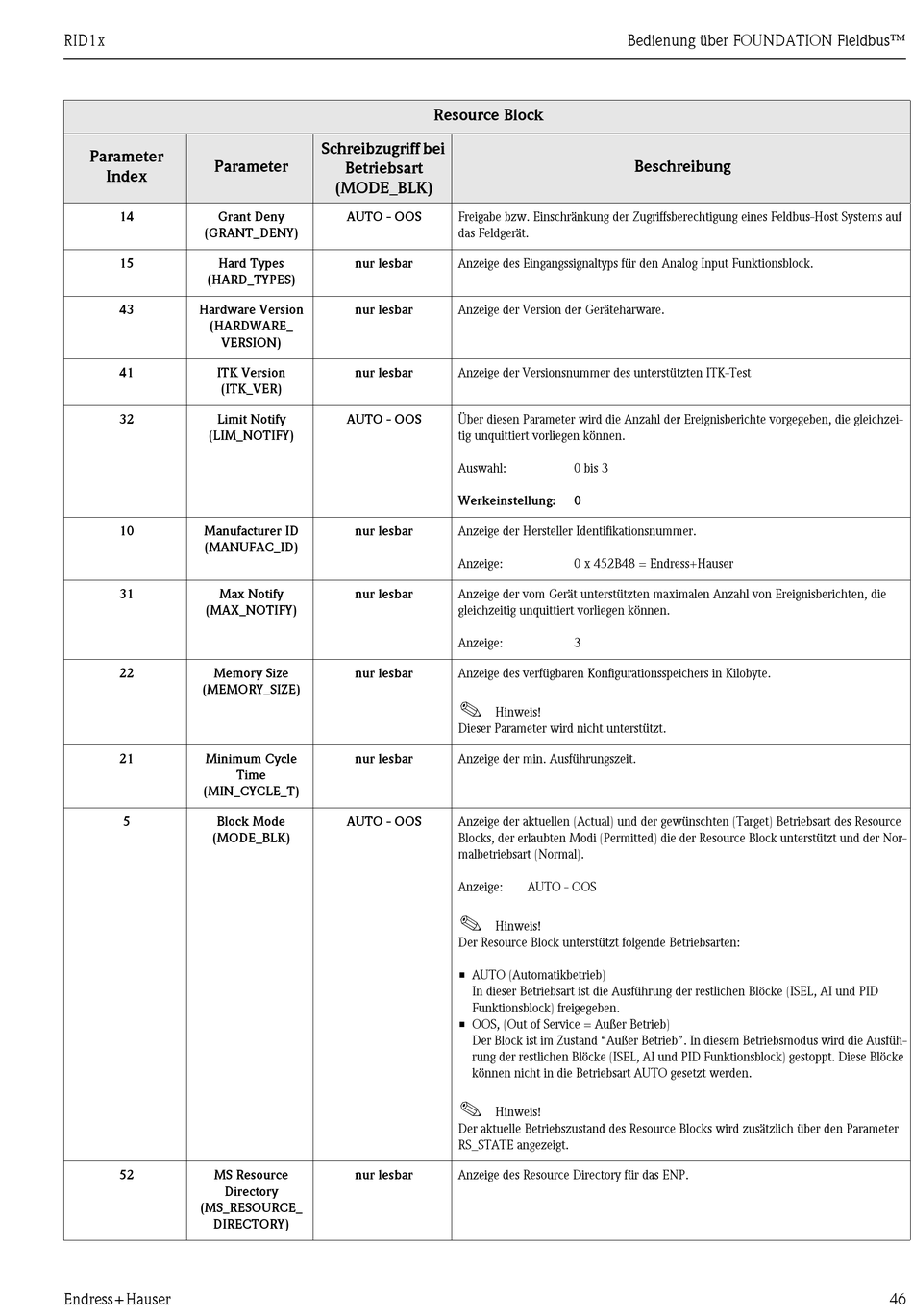

Endress+Hauser RID16 Betriebsanleitung Seite 46

RID1x
Parameter
Parameter
Index
14 Grant Deny
(GRANT_DENY)
15 Hard Types
(HARD_TYPES)
43 Hardware Version
(HARDWARE_
VERSION)
41 ITK Version
(ITK_VER)
32 Limit Notify
(LIM_NOTIFY)
10 Manufacturer ID
(MANUFAC_ID)
31 Max Notify
(MAX_NOTIFY)
22 Memory Size
(MEMORY_SIZE)
21 Minimum Cycle
(MIN_CYCLE_T)
5 Block Mode
(MODE_BLK)
52 MS Resource
Directory
(MS_RESOURCE_
DIRECTORY)
Endress+Hauser
Schreibzugriff bei
Betriebsart
(MODE_BLK)
AUTO - OOS
nur lesbar
nur lesbar
nur lesbar
AUTO - OOS
nur lesbar
nur lesbar
nur lesbar
nur lesbar
Time
AUTO - OOS
nur lesbar
Resource Block
Freigabe bzw. Einschränkung der Zugriffsberechtigung eines Feldbus-Host Systems auf
das Feldgerät.
Anzeige des Eingangssignaltyps für den Analog Input Funktionsblock.
Anzeige der Version der Geräteharware.
Anzeige der Versionsnummer des unterstützten ITK-Test
Über diesen Parameter wird die Anzahl der Ereignisberichte vorgegeben, die gleichzei-
tig unquittiert vorliegen können.
Auswahl: 0 bis 3
Werkeinstellung: 0
Anzeige der Hersteller Identifikationsnummer.
Anzeige: 0 x 452B48 = Endress+Hauser
Anzeige der vom Gerät unterstützten maximalen Anzahl von Ereignisberichten, die
gleichzeitig unquittiert vorliegen können.
Anzeige: 3
Anzeige des verfügbaren Konfigurationsspeichers in Kilobyte.
!
Hinweis!
Dieser Parameter wird nicht unterstützt.
Anzeige der min. Ausführungszeit.
Anzeige der aktuellen (Actual) und der gewünschten (Target) Betriebsart des Resource
Blocks, der erlaubten Modi (Permitted) die der Resource Block unterstützt und der Nor-
malbetriebsart (Normal).
Anzeige: AUTO - OOS
!
Hinweis!
Der Resource Block unterstützt folgende Betriebsarten:
• AUTO (Automatikbetrieb)
In dieser Betriebsart ist die Ausführung der restlichen Blöcke (ISEL, AI und PID
Funktionsblock) freigegeben.
• OOS, (Out of Service = Außer Betrieb)
Der Block ist im Zustand "Außer Betrieb". In diesem Betriebsmodus wird die Ausfüh-
rung der restlichen Blöcke (ISEL, AI und PID Funktionsblock) gestoppt. Diese Blöcke
können nicht in die Betriebsart AUTO gesetzt werden.
!
Hinweis!
Der aktuelle Betriebszustand des Resource Blocks wird zusätzlich über den Parameter
RS_STATE angezeigt.
Anzeige des Resource Directory für das ENP.
Bedienung über FOUNDATION Fieldbus™
Beschreibung
46
