5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
!
!
!
62
5.10

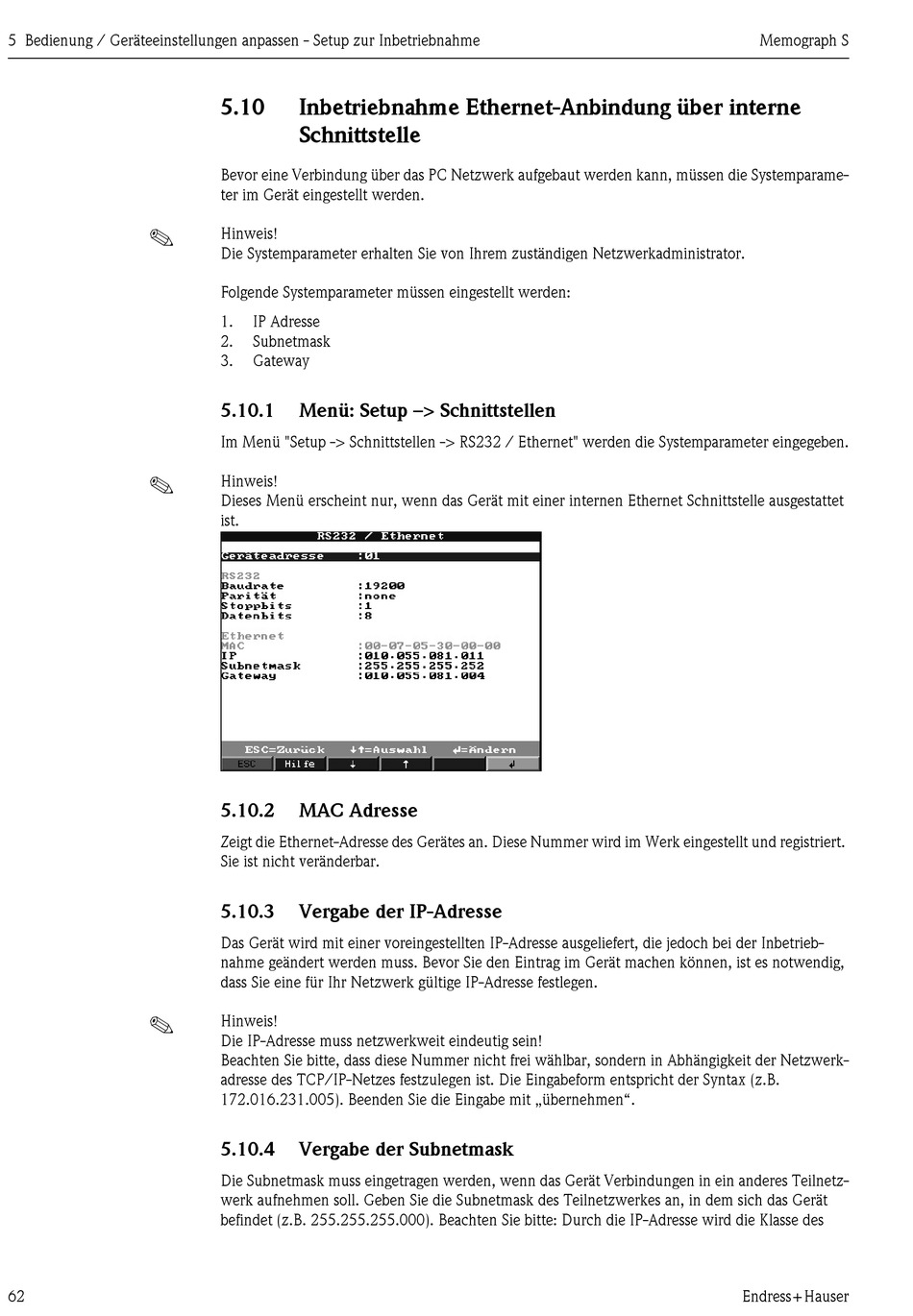

Inbetriebnahme Ethernet-Anbindung über interne
Schnittstelle
Bevor eine Verbindung über das PC Netzwerk aufgebaut werden kann, müssen die Systemparame-
ter im Gerät eingestellt werden.
Hinweis!
Die Systemparameter erhalten Sie von Ihrem zuständigen Netzwerkadministrator.
Folgende Systemparameter müssen eingestellt werden:
1.
IP Adresse
2.
Subnetmask
3.
Gateway
5.10.1
Menü: Setup –> Schnittstellen
Im Menü "Setup -> Schnittstellen -> RS232 / Ethernet" werden die Systemparameter eingegeben.
Hinweis!
Dieses Menü erscheint nur, wenn das Gerät mit einer internen Ethernet Schnittstelle ausgestattet
ist.
5.10.2
MAC Adresse
Zeigt die Ethernet-Adresse des Gerätes an. Diese Nummer wird im Werk eingestellt und registriert.
Sie ist nicht veränderbar.
5.10.3
Vergabe der IP-Adresse
Das Gerät wird mit einer voreingestellten IP-Adresse ausgeliefert, die jedoch bei der Inbetrieb-
nahme geändert werden muss. Bevor Sie den Eintrag im Gerät machen können, ist es notwendig,
dass Sie eine für Ihr Netzwerk gültige IP-Adresse festlegen.
Hinweis!
Die IP-Adresse muss netzwerkweit eindeutig sein!
Beachten Sie bitte, dass diese Nummer nicht frei wählbar, sondern in Abhängigkeit der Netzwerk-
adresse des TCP/IP-Netzes festzulegen ist. Die Eingabeform entspricht der Syntax (z.B.
172.016.231.005). Beenden Sie die Eingabe mit „übernehmen".
5.10.4
Vergabe der Subnetmask
Die Subnetmask muss eingetragen werden, wenn das Gerät Verbindungen in ein anderes Teilnetz-
werk aufnehmen soll. Geben Sie die Subnetmask des Teilnetzwerkes an, in dem sich das Gerät
befindet (z.B. 255.255.255.000). Beachten Sie bitte: Durch die IP-Adresse wird die Klasse des
Memograph S
Endress+Hauser
