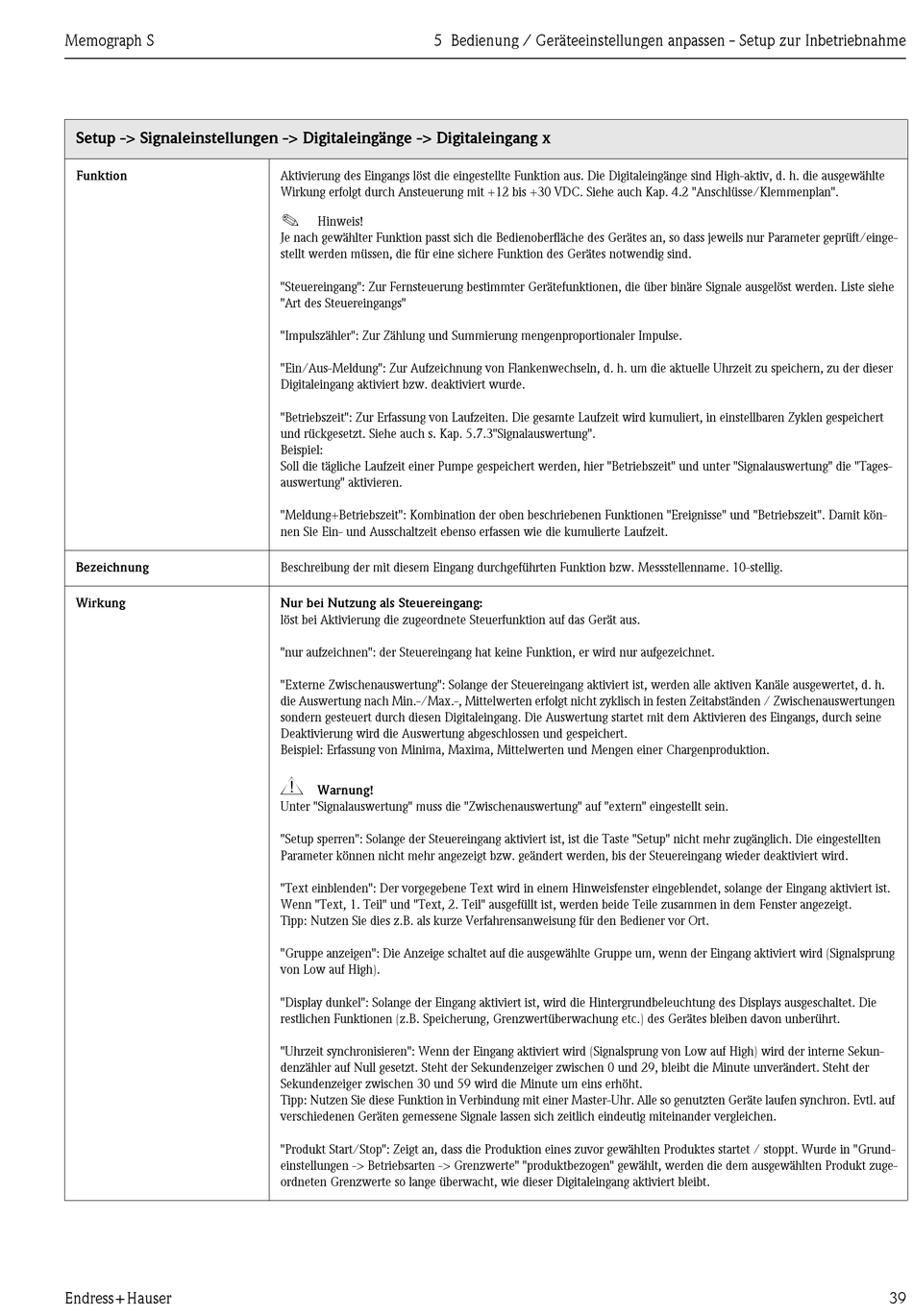

Memograph S
Setup -> Signaleinstellungen -> Digitaleingänge -> Digitaleingang x
Funktion
Bezeichnung
Wirkung
Endress+Hauser
5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Aktivierung des Eingangs löst die eingestellte Funktion aus. Die Digitaleingänge sind High-aktiv, d. h. die ausgewählte
Wirkung erfolgt durch Ansteuerung mit +12 bis +30 VDC. Siehe auch Kap. 4.2 "Anschlüsse/Klemmenplan".
!
Hinweis!
Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur Parameter geprüft/einge-
stellt werden müssen, die für eine sichere Funktion des Gerätes notwendig sind.
"Steuereingang": Zur Fernsteuerung bestimmter Gerätefunktionen, die über binäre Signale ausgelöst werden. Liste siehe
"Art des Steuereingangs"
"Impulszähler": Zur Zählung und Summierung mengenproportionaler Impulse.
"Ein/Aus-Meldung": Zur Aufzeichnung von Flankenwechseln, d. h. um die aktuelle Uhrzeit zu speichern, zu der dieser
Digitaleingang aktiviert bzw. deaktiviert wurde.
"Betriebszeit": Zur Erfassung von Laufzeiten. Die gesamte Laufzeit wird kumuliert, in einstellbaren Zyklen gespeichert
und rückgesetzt. Siehe auch s. Kap. 5.7.3"Signalauswertung".
Beispiel:
Soll die tägliche Laufzeit einer Pumpe gespeichert werden, hier "Betriebszeit" und unter "Signalauswertung" die "Tages-
auswertung" aktivieren.
"Meldung+Betriebszeit": Kombination der oben beschriebenen Funktionen "Ereignisse" und "Betriebszeit". Damit kön-
nen Sie Ein- und Ausschaltzeit ebenso erfassen wie die kumulierte Laufzeit.
Beschreibung der mit diesem Eingang durchgeführten Funktion bzw. Messstellenname. 10-stellig.
Nur bei Nutzung als Steuereingang:
löst bei Aktivierung die zugeordnete Steuerfunktion auf das Gerät aus.
"nur aufzeichnen": der Steuereingang hat keine Funktion, er wird nur aufgezeichnet.
"Externe Zwischenauswertung": Solange der Steuereingang aktiviert ist, werden alle aktiven Kanäle ausgewertet, d. h.
die Auswertung nach Min.-/Max.-, Mittelwerten erfolgt nicht zyklisch in festen Zeitabständen / Zwischenauswertungen
sondern gesteuert durch diesen Digitaleingang. Die Auswertung startet mit dem Aktivieren des Eingangs, durch seine
Deaktivierung wird die Auswertung abgeschlossen und gespeichert.
Beispiel: Erfassung von Minima, Maxima, Mittelwerten und Mengen einer Chargenproduktion.
#
Warnung!
Unter "Signalauswertung" muss die "Zwischenauswertung" auf "extern" eingestellt sein.
"Setup sperren": Solange der Steuereingang aktiviert ist, ist die Taste "Setup" nicht mehr zugänglich. Die eingestellten
Parameter können nicht mehr angezeigt bzw. geändert werden, bis der Steuereingang wieder deaktiviert wird.
"Text einblenden": Der vorgegebene Text wird in einem Hinweisfenster eingeblendet, solange der Eingang aktiviert ist.
Wenn "Text, 1. Teil" und "Text, 2. Teil" ausgefüllt ist, werden beide Teile zusammen in dem Fenster angezeigt.
Tipp: Nutzen Sie dies z.B. als kurze Verfahrensanweisung für den Bediener vor Ort.
"Gruppe anzeigen": Die Anzeige schaltet auf die ausgewählte Gruppe um, wenn der Eingang aktiviert wird (Signalsprung
von Low auf High).
"Display dunkel": Solange der Eingang aktiviert ist, wird die Hintergrundbeleuchtung des Displays ausgeschaltet. Die
restlichen Funktionen (z.B. Speicherung, Grenzwertüberwachung etc.) des Gerätes bleiben davon unberührt.
"Uhrzeit synchronisieren": Wenn der Eingang aktiviert wird (Signalsprung von Low auf High) wird der interne Sekun-
denzähler auf Null gesetzt. Steht der Sekundenzeiger zwischen 0 und 29, bleibt die Minute unverändert. Steht der
Sekundenzeiger zwischen 30 und 59 wird die Minute um eins erhöht.
Tipp: Nutzen Sie diese Funktion in Verbindung mit einer Master-Uhr. Alle so genutzten Geräte laufen synchron. Evtl. auf
verschiedenen Geräten gemessene Signale lassen sich zeitlich eindeutig miteinander vergleichen.
"Produkt Start/Stop": Zeigt an, dass die Produktion eines zuvor gewählten Produktes startet / stoppt. Wurde in "Grund-
einstellungen -> Betriebsarten -> Grenzwerte" "produktbezogen" gewählt, werden die dem ausgewählten Produkt zuge-
ordneten Grenzwerte so lange überwacht, wie dieser Digitaleingang aktiviert bleibt.
39
