Technische Beschreibung
Gerät mit Solarstation und Abgaszubehör
1 2 3
5,2 %
(52 mm/1 m)
S > 415

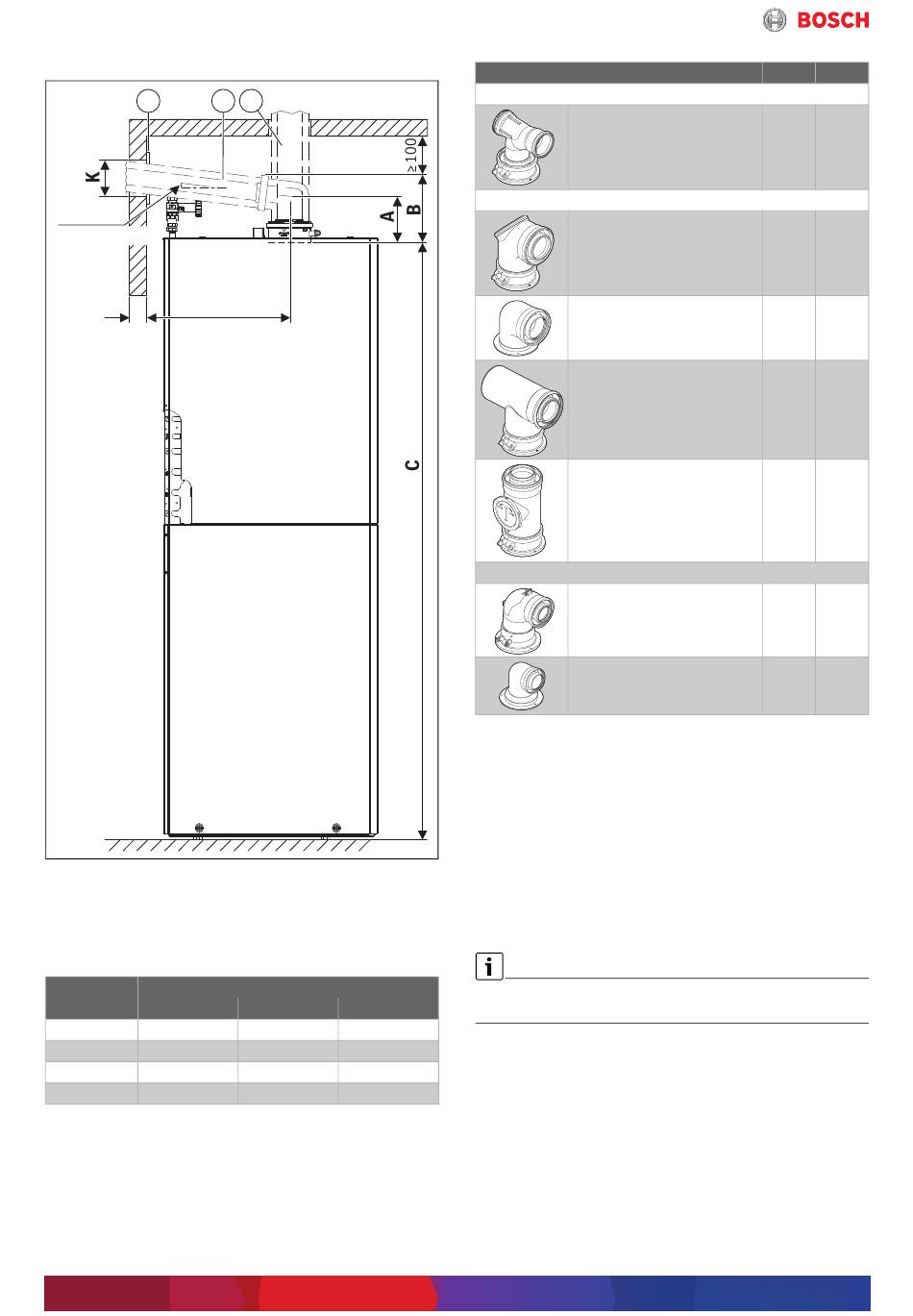

Bild 33 Ansicht von der linken Seite (Maße in mm)
[1] Blende
[2] Abgaszubehör horizontal
[3] Abgaszubehör vertikal
C 1860 mm
Wand- K in mm für Ø Abgaszubehör in mm
stärke S
Ø 60/100
15‒24 cm 130
24‒33 cm 135
33‒42 cm 140
42‒50 cm 145
Tab. 11 Wandstärke S in Abhängigkeit vom Durchmesser
des Abgaszubehörs
32
0010027394-002
Ø 80 Ø 80/125
110 155
115 160
120 165
125 170
Abgaszubehör
Ø 80 mm
Anschlussadapter, Bogen
mit Prüföffnung
Ø 80/125 mm
Anschlussadapter, Bogen
mit Prüföffnung
Anschluss-Bogen 87° mit
Messstutzen ohne Prüföff-
1)
nung
Anschlussadapter, kon-
zentrisches T-Stück mit
Prüföffnung für getrennte
Luft- Abgasführung (C
Anschlussadapter, Rohr
mit Prüföffnung
Ø 60/100 mm
Austausch--Anschlussad-
apter, Bogen mit Prüföff-
1)
nung
Anschlussbogen konzent-
risch, 87° mit Messstutzen
ohne Prüföffnung
1) Der im Gerät montierte Anschlussadapter 80/125 mm wird
nicht verwendet.
Tab. 12 Abstand A und B in Abhängigkeit vom Abgaszube-
hör
Mindesthöhe des Aufstellraums berechnen
▶ Maß B des verwendeten Zubehörs aus Tabelle 12 zur
Höhe C addieren.
▶ Bei horizontalem Abgaszubehör:
– Für jeden Meter horizontale Länge des Abgasroh-
res 52 mm addieren.
– Ggf. Maß der Blende ([1] in Bild 33) addieren.
Bei horizontaler Abgasführung muss über dem Bogen
ein Freiraum von 100 mm eingehalten werden.
