cs 582 | ACS 651/751 | Popis výrobku
3.4.8 Láhve na olej / UV látku
K vyjmutí láhve na kontrastní UV látku nebo nový olej
posuňte rychlospojku (obr. 10, poz.
rem dolů a láhev stáhněte dolů.
i
Při vyjímání nebo vkládání lahví na olej / UV látku ne-
používejte přílišnou sílu. Mohlo by tak dojít k poško-
zení snímačů zatížení.

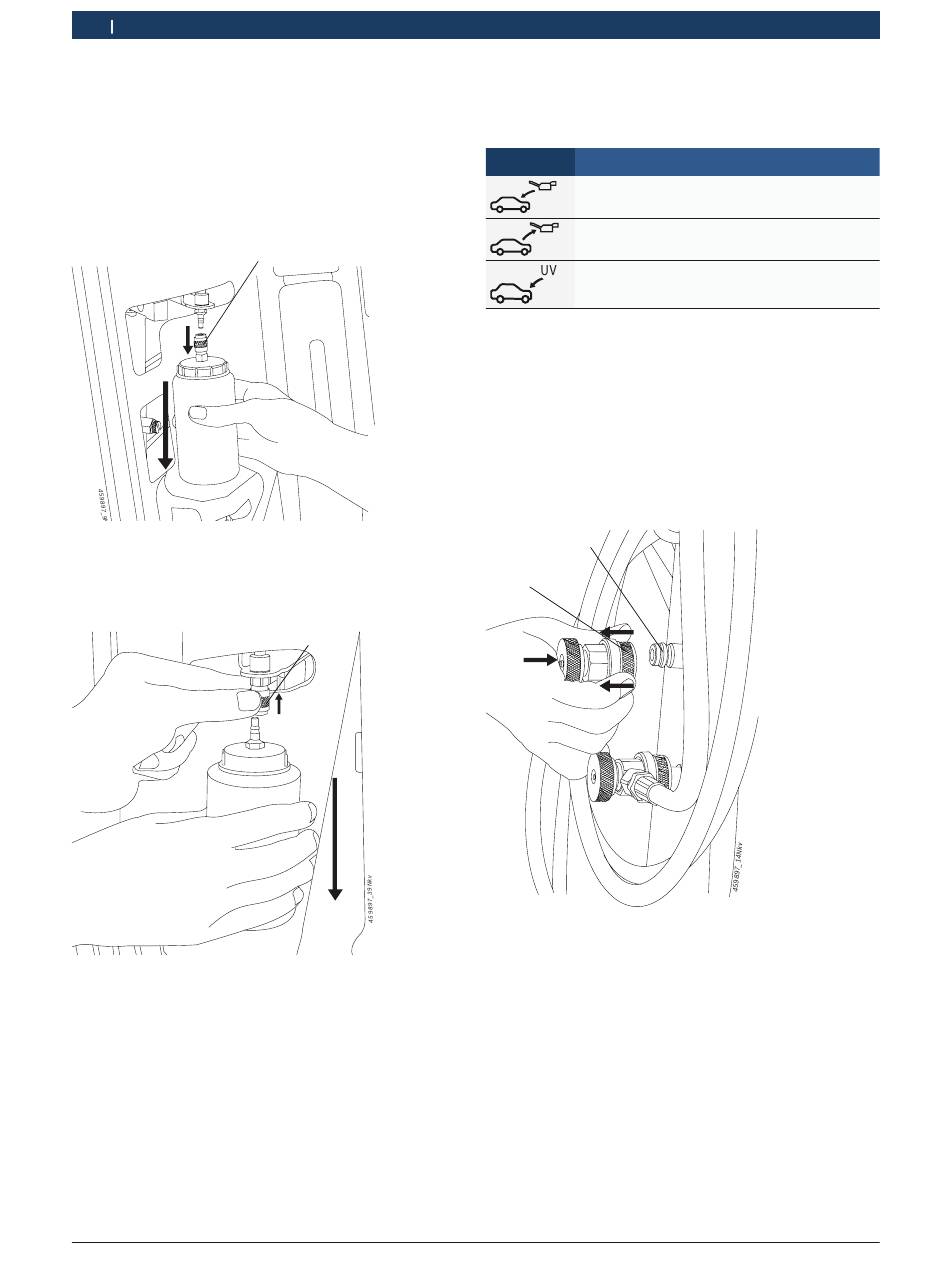

Fig. 10: Vyjmutí láhve na nový olej/UV látku
K vyjmutí láhve na použitý olej posuňte rychlospojku
(obr. 11, poz. 1) poněkud směrem nahoru a láhev stáh-
něte dolů.
Fig. 11: Vyjmutí láhve na použitý olej
|
1 689 988 238 2012-11-07
1) poněkud smě-
1
1
K identifikaci lahví přihlížejte k symbolům na revizních
dvířkách. V následující tabulce jsou uvedeny symboly a
jejich popis.
Symbol Popis
Láhev na nový olej
Láhev na použitý olej
Láhev na kontrastní UV látku
3.4.9 Rychlospojky
Rychlospojky (obr. 1, poz. 5 a 7) jsou k provedení ser-
visu připojeny k servisním přípojkám na klimatizaci vo-
zidla. Pokud se nepoužívají, lze rychlospojky připojit k
dokovacím spojkám. K odpojení rychlospojek od doko-
vacích spojek (obr. 12, poz. 1), uchopte rýhovanou část
spojky (obr. 12, poz. 2). Spojku mírně zatlačte a rýhova-
nou část pozvolna zatáhněte zpět k uvolnění z dokova-
cí spojky.
1
2
Fig. 12: Uvolnění rychlospojky
Při připojení spojky k dokovací spojce postupujte tak-
to: nasaďte spojku na dokovací spojku a rýhovanou část
spojky zatáhněte zpět. Použijte mírný tlak.
