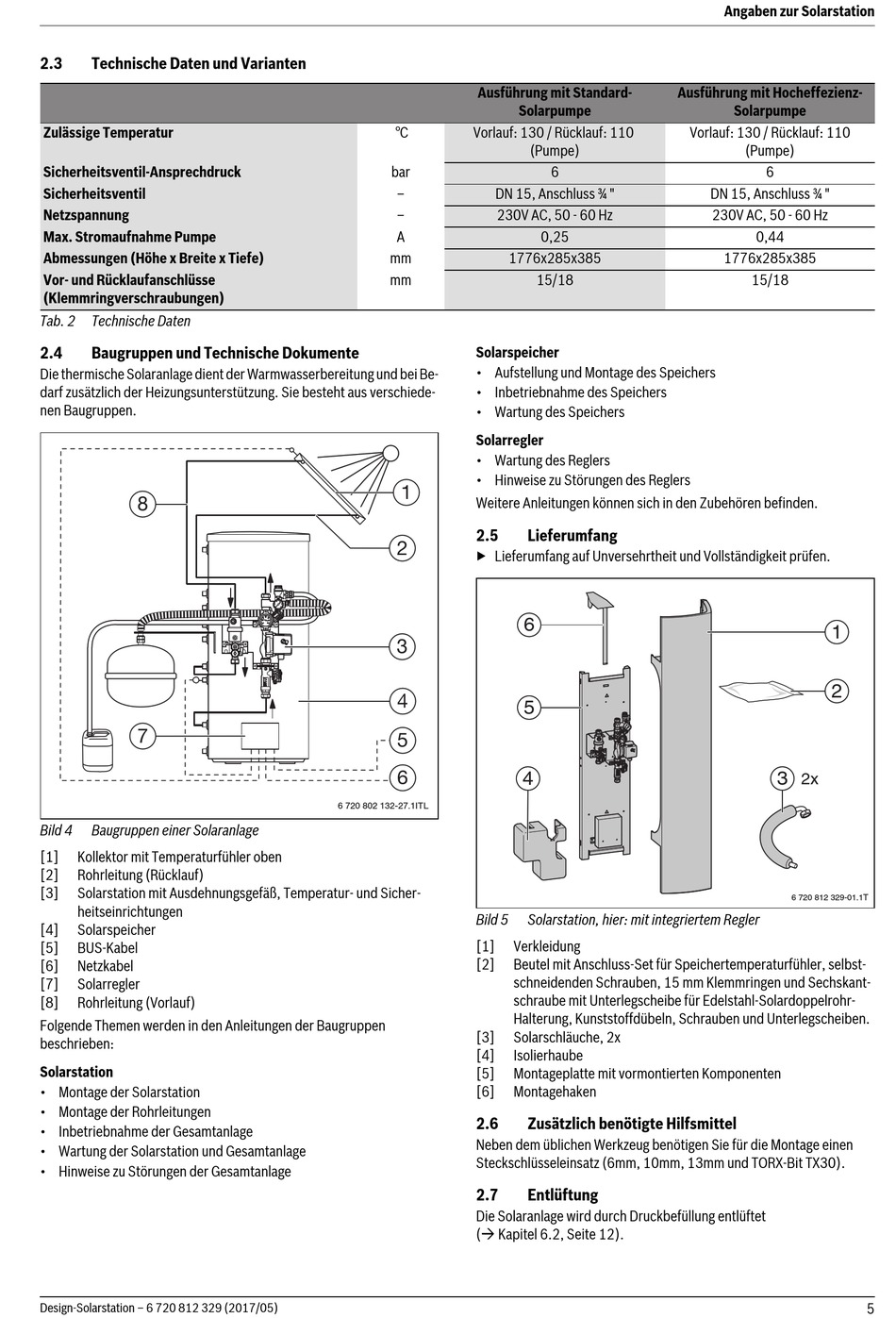

2.3
Technische Daten und Varianten
Zulässige Temperatur
Sicherheitsventil-Ansprechdruck
Sicherheitsventil
Netzspannung
Max. Stromaufnahme Pumpe
Abmessungen (Höhe x Breite x Tiefe)
Vor- und Rücklaufanschlüsse
(Klemmringverschraubungen)
Tab. 2
Technische Daten
2.4
Baugruppen und Technische Dokumente
Die thermische Solaranlage dient der Warmwasserbereitung und bei Be-
darf zusätzlich der Heizungsunterstützung. Sie besteht aus verschiede-
nen Baugruppen.
8
7
Bild 4
Baugruppen einer Solaranlage
[1]
Kollektor mit Temperaturfühler oben
[2]
Rohrleitung (Rücklauf)
[3]
Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher-
heitseinrichtungen
[4]
Solarspeicher
[5]
BUS-Kabel
[6]
Netzkabel
[7]
Solarregler
[8]
Rohrleitung (Vorlauf)
Folgende Themen werden in den Anleitungen der Baugruppen
beschrieben:
Solarstation
• Montage der Solarstation
• Montage der Rohrleitungen
• Inbetriebnahme der Gesamtanlage
• Wartung der Solarstation und Gesamtanlage
• Hinweise zu Störungen der Gesamtanlage
Design-Solarstation – 6 720 812 329 (2017/05)
Ausführung mit Standard-
°C
Vorlauf: 130 / Rücklauf: 110
bar
–
DN 15, Anschluss ¾ "
–
230V AC, 50 - 60 Hz
A
mm
1776x285x385
mm
Solarspeicher
• Aufstellung und Montage des Speichers
• Inbetriebnahme des Speichers
• Wartung des Speichers
Solarregler
• Wartung des Reglers
• Hinweise zu Störungen des Reglers
1
Weitere Anleitungen können sich in den Zubehören befinden.
2.5
2
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
3
4
5
6
6 720 802 132-27.1ITL
Bild 5
[1]
[2]
[3]
[4]
[5]
[6]
2.6
Neben dem üblichen Werkzeug benötigen Sie für die Montage einen
Steckschlüsseleinsatz (6mm, 10mm, 13mm und TORX-Bit TX30).
2.7
Die Solaranlage wird durch Druckbefüllung entlüftet
( Kapitel 6.2, Seite 12).
Ausführung mit Hocheffezienz-
Solarpumpe
(Pumpe)
6
0,25
15/18
Lieferumfang
6
5
4
Solarstation, hier: mit integriertem Regler
Verkleidung
Beutel mit Anschluss-Set für Speichertemperaturfühler, selbst-
schneidenden Schrauben, 15 mm Klemmringen und Sechskant-
schraube mit Unterlegscheibe für Edelstahl-Solardoppelrohr-
Halterung, Kunststoffdübeln, Schrauben und Unterlegscheiben.
Solarschläuche, 2x
Isolierhaube
Montageplatte mit vormontierten Komponenten
Montagehaken
Zusätzlich benötigte Hilfsmittel
Entlüftung
Angaben zur Solarstation
Solarpumpe
Vorlauf: 130 / Rücklauf: 110
(Pumpe)
6
DN 15, Anschluss ¾ "
230V AC, 50 - 60 Hz
0,44
1776x285x385
15/18
1
2
3
2x
6 720 812 329-01.1T
5
