Angaben zur Solarstation

2 Angaben zur Solarstation
2.1

Produktbeschreibung

Die Solarstation hat immer einen Solarregler vormontiert. Die Solar-
station gibt es als Ausführung mit einer Hocheffizienz-Solarpumpe
(AGS5 T-F MS100) und als Ausführung mit einer Standard-Solarpumpe
(AGS5 T-F ISM1).
Eine Hocheffizienz-Solarpumpe mit dazugehörigem
Regler kann jederzeit nachgerüstet werden.

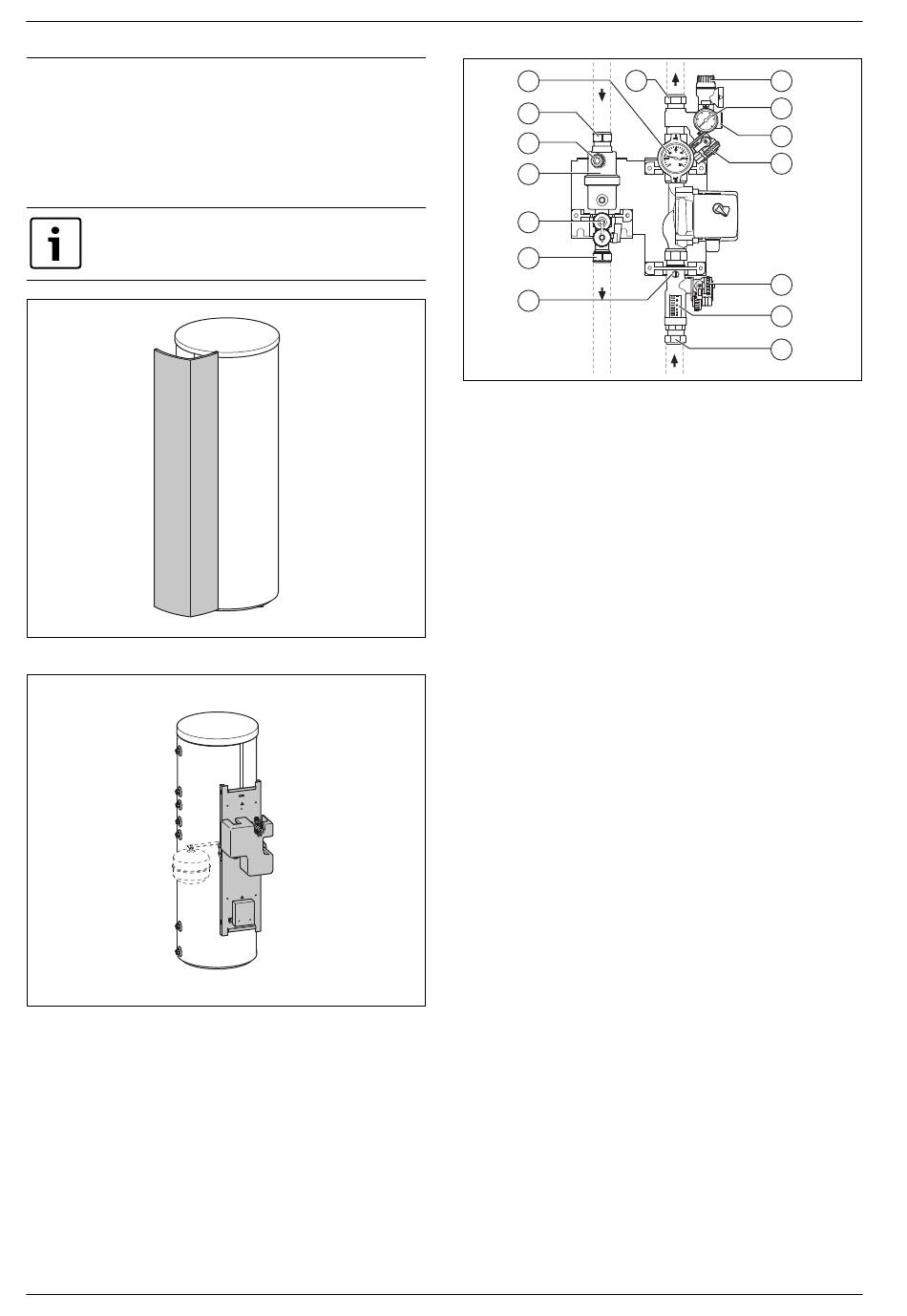

Bild 1 Solarstation am Speicher
Bild 2 Solarstation ohne Verkleidung
4
Bild 3
[1] Sicherheitsventil
[2] Manometer
[3] Anschluss für Ausdehnungsgefäß
[4] Füll- und Entleerhahn
[5] Durchflussbegrenzer
[6] Regulier-/Absperrventil
[7] Klemmringverschraubung
[8] Luftabscheider
[9] Entlüftung
[10] Kugelhahn mit integrierter Schwerkraftbremse
(Stellung 0 ° = betriebsbereit, 45 ° = manuell offen)
6 720 802 132-34.1ITL
2.2
▶ Solarstation nur für den Betrieb von Solaranlagen in Verbindung mit
geeigneten Reglern verwenden.
▶ Solarstation nur senkrecht und in Innenräumen montieren.
▶ Solarstation nur an dafür vorgesehene 290 l und 400 l Speicher
montieren.
Die Solarstation ausschließlich mit Propylenglykol-Wassergemischen
(Solarflüssigkeit L oder LS) betreiben. Die Verwendung eines anderen
Mediums ist unzulässig.
6 720 812 329-08.1T
7
10
7
9
8
4
7
6
Solarstation ohne Isolierhaube und ohne integrierten Regler
und Module
Bestimmungsgemäße Verwendung
