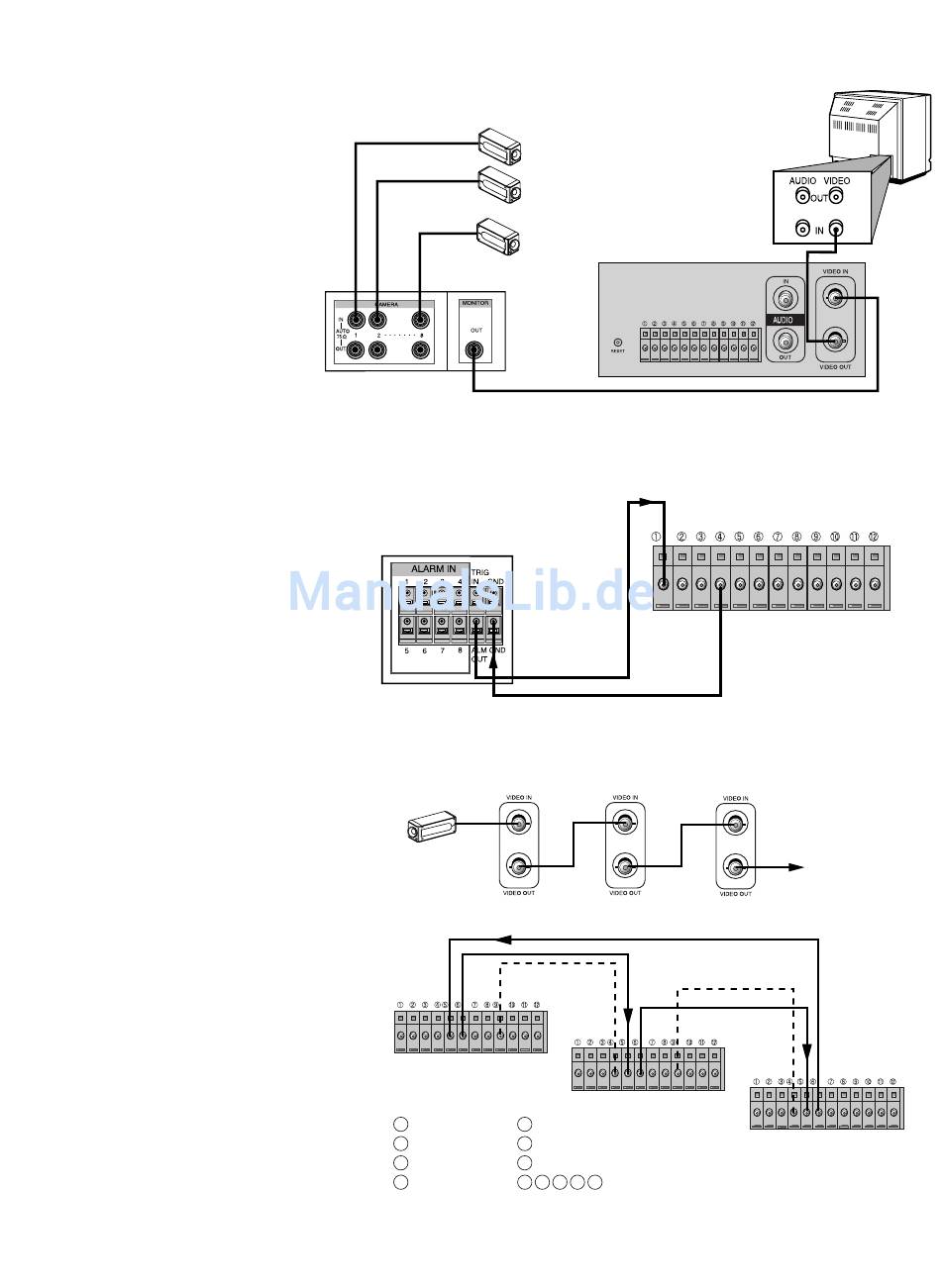

Anschließen mehrerer Kameras mit
Hilfe eines Schaltsystems:
VIDEO-Ausgang des

VIDEORECORDERS mit VIDEO-

Eingang des MONITORS verbinden.
VIDEO-Ausgang des
SCHALTSYSTEMS mit VIDEO-
Eingang des VIDEORECORDERS
verbinden.
ABB. 7- VERBINDUNG VON VIDEORECORDER UND SCHALTSYSTEM
Alarmanschluss:
Alarmausgang des
SCHALTSYSTEMS/MULTIPLEXERS
mit dem Alarmeingang des
VIDEORECORDERS verbinden,
anschließend ERDE des
SCHALTSYSTEMS/MULTIPLEXERS
mit ERDE des VIDEORECORDERS
an Pin 4 verbinden.
Anschluss von Serienaufnahme:
Den ersten VIDEORECORDER mit
KAMERA/ SCHALTSYSTEM
verbinden. Die übrigen Videorecorder in
Reihe anschließen.
Nach Anschluss Videorecorder
einschalten und den EIN: SERIE-Modus
im Menü AUFZ.-MODUS auswählen.
SCHALTSYSTEM
ABB. 8- ANSCHLUSS AN VIDEORECORDER-ALARM
ABB. 9- ANSCHLUSS AN SERIENAUFNAHME VIDEORECORDER
KAMERA 1
KAMERA 2
- - -
KAMERA 8
RÜCKSEITE DES
SCHALTSYSTEMS/MULTIPLEXERS
AN ALARM AUS
KAMERA
ERDE
VIDEORECORDER 1
ALARM EIN VEXT
1 8
ALARM AUS BANDENDE AUS
3 10
SERIE EIN EINDRUCKAUFZEICHNUNG EIN
5 11
SERIE AUS
6 2 4 7
3-9
VIDEORECORDER
AN ALARM EIN
RÜCKSEITE DES
VIDEORECORDERS
AN ERDE
ERDE
VIDEORECORDER 2
ERDE
9 12
MONITOR
AN VIDEO EIN
MONITORE
VIDEORECORDER 3
