5.4 Setup des
Videorecorders
Hinweis: Audio- und Videokabel sind
nicht im Lieferumfang des Videorecorders
enthalten.
Anschließen einer einzigen Kamera:
AUDIO/ VIDEO-Ausgänge des
Videorecorders mit den AUDIO/
VIDEO-Eingängen des Monitors
verbinden.
AUDIO/ VIDEO-Ausgang der Kamera
mit dem AUDIO/ VIDEO-Eingang des
Videorecorders verbinden.

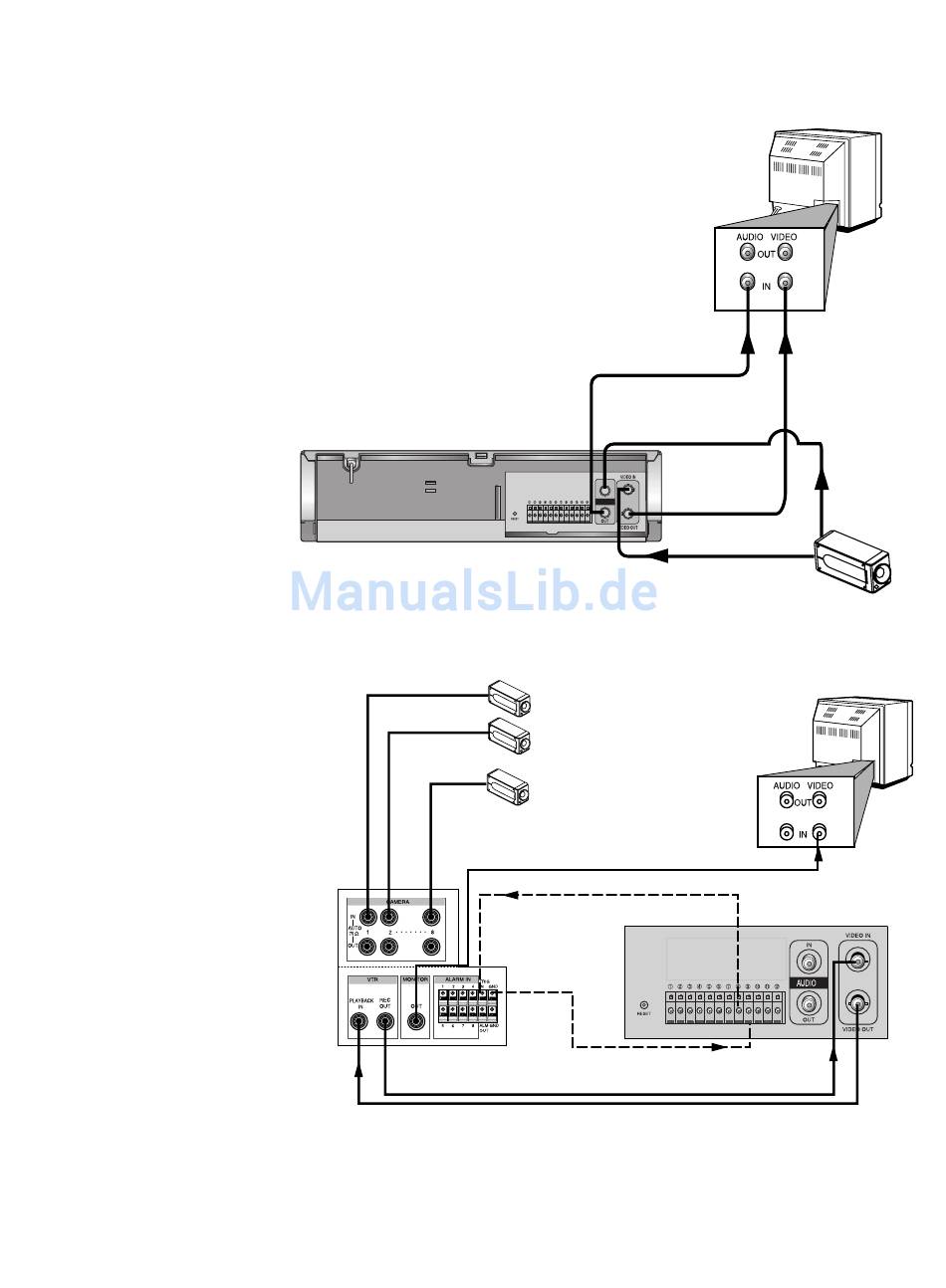

ABB. 5 - VERBINDUNG VIDEORECORDER MIT EINZELKAMERA (AUDIO & VIDEO)
Verbindung eines Multiplexers mit
VEXT-Eingabeanschlussklemmen:
VIDEO-Ausgang des
VIDEORECORDERS mit
WIEDERGABE-Eingang des
MULTIPLEXERS verbinden.
VIDEO-Eingang des
VIDEORECORDERS mit
AUFNAHME-Ausgang des
MULTIPLEXERS verbinden.
Pin 8 des VEXT des

VIDEORECORDERS mit der VEXT-

Anschlussklemme des MULTIPLEXERS
verbinden.
ERD-Anschlussklemme des
MULTIPLEXERS mit ERD-Pin 9 des
VIDEORECORDERS verbinden.
ABB. 6 - VERBINDUNG VIDEORECORDER MIT MULTIPLEXER MIT AUSLÖSEFUNKTION
An AUDIO OUT
Rückseite des Videorecorders
Zum Auslöseeingang
MULTIPLEXER
3-8
An AUDIO IN
AnVIDEO OUT
AUDIO
An VIDEO IN
KAMERA 1
KAMERA 2
- - -
KAMERA 8
VEXT
Von ERDE
An ERDE
MONITOR
An VIDEO IN
An AUDIO IN
KAMERA
MONITOR
VIDEORECORDER
