ODT-HH-MAH300
Installation
4.3
Handgriffmontage

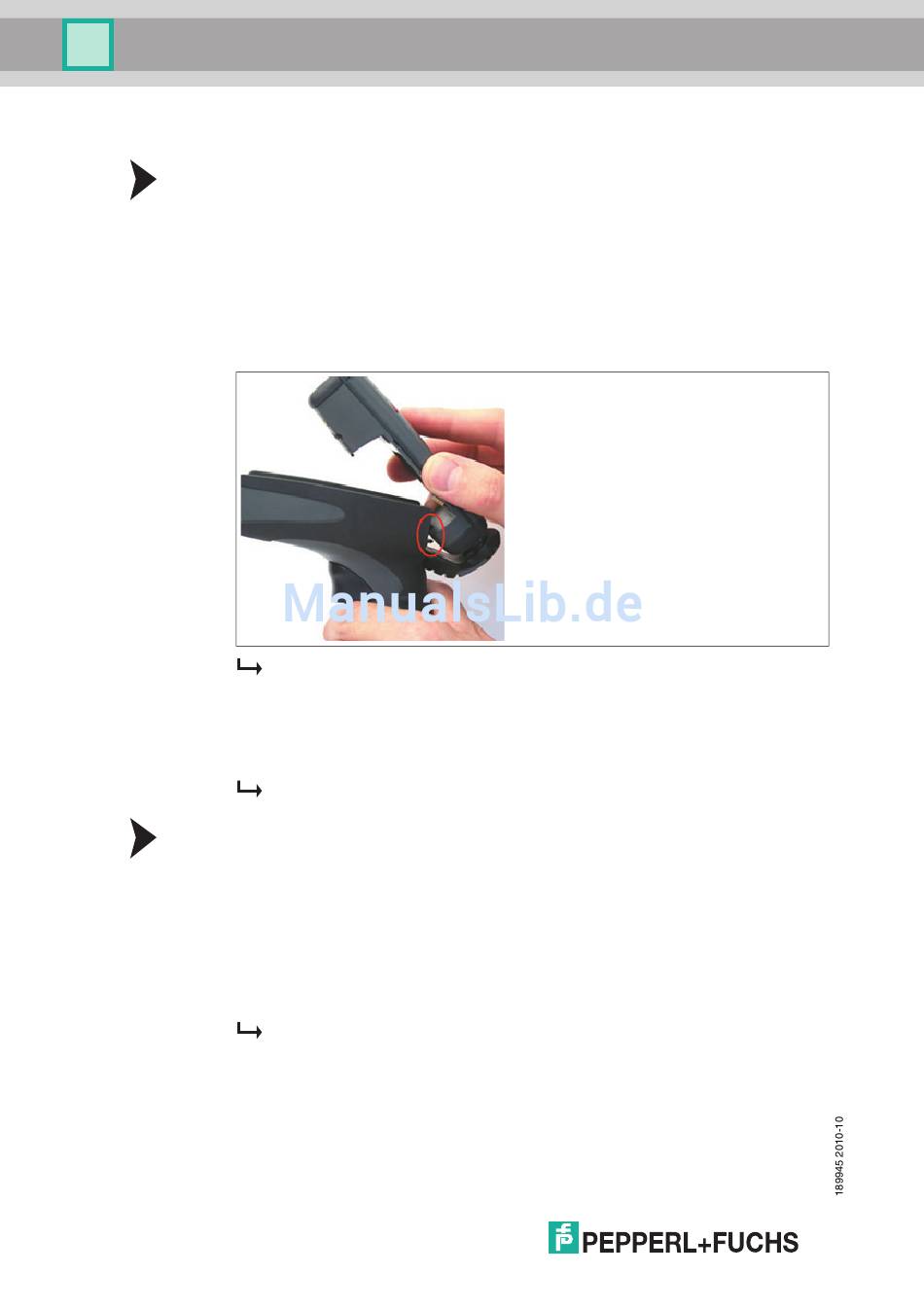

Handgriff mit Kabelanschluss anbringen
Um den Handgriff am Handheld anzubringen, gehen Sie wie folgt vor:
Entfernen Sie ggf. den Akku aus dem Batteriefach des Handhelds.
1.
2.
Ziehen Sie vorsichtig den hinteren, flexiblen Teil des Handgriffs, auf dem der Stecker
montiert ist nach unten.
3.
Stecken Sie die Kabelanschlussbuchse am Handheld auf den Stecker am Handgriff.
4.
Schieben Sie die Kunststofflasche des Akkus in die dafür vorgesehene Einbuchtung am
Handheld.
5.
Drücken Sie das Handheld behutsam nach unten, bis die Arretiervorrichtung des
Handhelds am Handgriff einrastet.
6.
Verbinden Sie das Schnittstellenkabel mit der Kabelanschlussbuchse an der Unterseite
des Handgriffs.
Handgriff mit integriertem Akku anbringen
Für dieses Handheld ist optional ein Handgriff mit integriertem Akku erhältlich.
Um den Handgriff am Handheld anzubringen, gehen Sie wie folgt vor:
Entfernen Sie ggf. den Akku aus dem Batteriefach des Handhelds.
1.
2.
Schieben Sie die Kunststofflasche des Akkus in die dafür vorgesehene Einbuchtung am
Handheld.
3.
Drücken Sie das Handheld behutsam nach unten, bis die Arretiervorrichtung des
Handhelds am Handgriff einrastet.
20
Das Handheld ist auf dem Handgriff montiert.
Das Handheld ist betriebsbereit.
Das Handheld ist auf dem Handgriff montiert.
