Störung,
Auswirkung auf das Regelverhalten Ursache
Beobachtung
Abgas-
Die Abgastemperatur kann nicht
temperatur-
gemessen werden.
fühler defekt
Abgastempera-
Keine Auswirkungen auf das Regel-
tur zu hoch
verhalten
Kein Master-
Der Kesselschutz ist nicht
Regelgerät
gewährleistet.
verbunden
Warmwasser-Vorrang ist nicht mehr
möglich.
Die Regelung rechnet mit der
minimalen Außentemperatur.
Verbindung
CBC-BUS-Kommunikation nicht mehr
zum Sub-
möglich.
system gestört
Regelfunktionen, die einen Datenaus-
tausch über den CBC-BUS benötigen,
sind nicht mehr ausführbar.
Modul wird im
Die Funktionen des Moduls, auf dem
aktuell einge-
der Adressenkonflikt auftritt, sind
steckten Steck-
nicht mehr durchführbar. Eine Kom-
platz nicht
munikation der übrigen Module und
unterstützt
Regelgeräte über den CAN-BUS ist
dennoch möglich.
Modul wird in
Alle Ausgänge des Moduls werden
der aktuellen
ausgeschaltet und die Störungs-
Gerätekonfigu-
anzeige eingeschaltet.
ration nicht
unterstützt
Fremdstrom-
Keine Auswirkungen auf das Regel-
anode defekt
verhalten
Externer
Keine Auswirkungen auf das Regel-
Störeingang
verhalten
Pumpe
Warmwasser
Externer
Keine Auswirkungen auf das Regel-
Störeingang
verhalten
Pumpe
Heizkreis
Interne
Unbestimmt hängt von der Störungs-
Störung
art ab.
Störungen werden von der Bedien-
einheit nicht erkannt.
Wartungs-
Keine Auswirkung auf das Regel-
intervall
verhalten
abgelaufen
Manueller
Anlage läuft nicht im Automatikbe-
Betrieb
trieb.

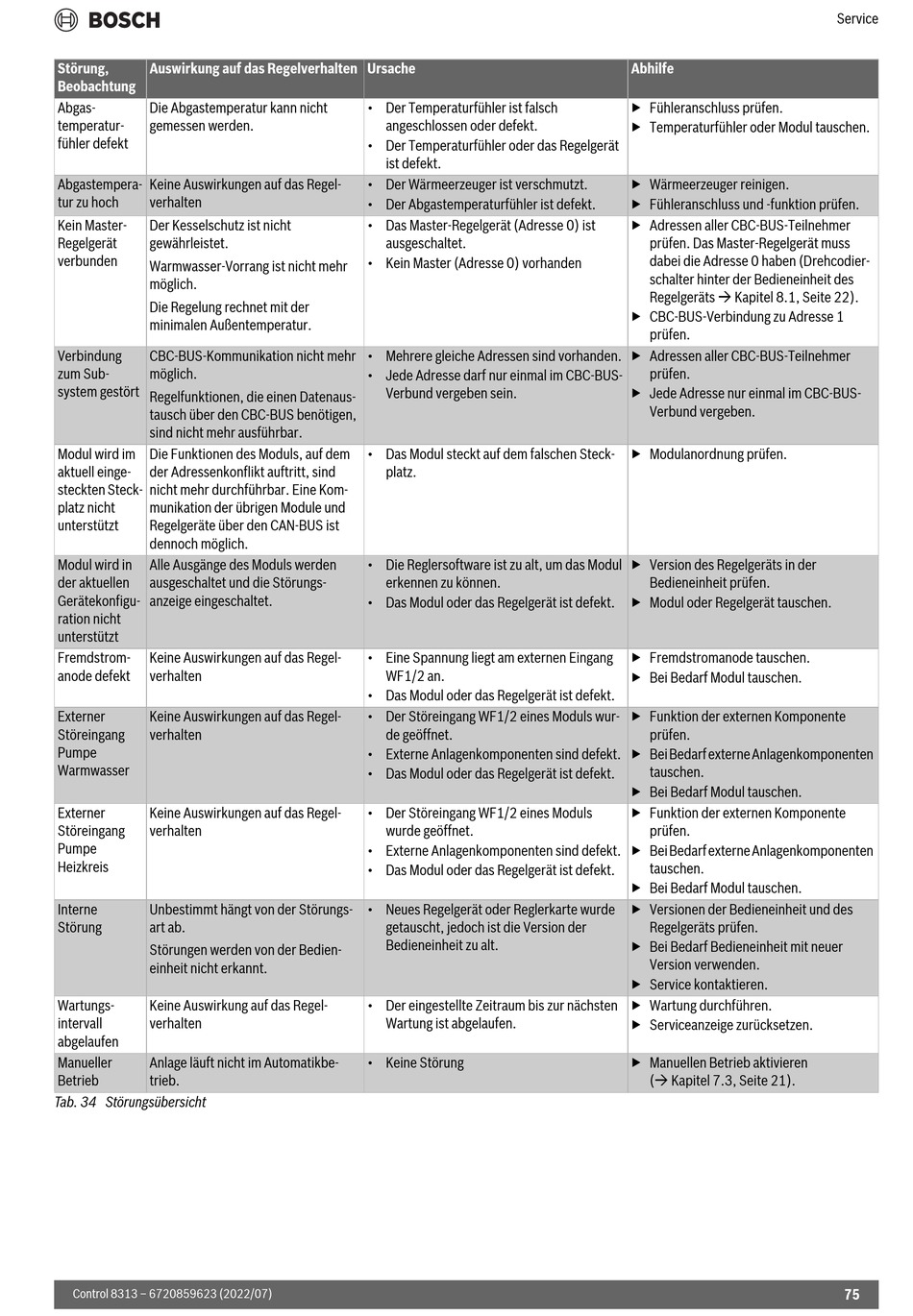

Tab. 34 Störungsübersicht
Control 8313 – 6720859623 (2022/07)
• Der Temperaturfühler ist falsch
angeschlossen oder defekt.
• Der Temperaturfühler oder das Regelgerät
ist defekt.
• Der Wärmeerzeuger ist verschmutzt.
• Der Abgastemperaturfühler ist defekt.
• Das Master-Regelgerät (Adresse 0) ist
ausgeschaltet.
• Kein Master (Adresse 0) vorhanden
• Mehrere gleiche Adressen sind vorhanden.
• Jede Adresse darf nur einmal im CBC-BUS-
Verbund vergeben sein.
• Das Modul steckt auf dem falschen Steck-
platz.
• Die Reglersoftware ist zu alt, um das Modul
erkennen zu können.
• Das Modul oder das Regelgerät ist defekt.
• Eine Spannung liegt am externen Eingang
WF1/2 an.
• Das Modul oder das Regelgerät ist defekt.
• Der Störeingang WF1/2 eines Moduls wur-
de geöffnet.
• Externe Anlagenkomponenten sind defekt.
• Das Modul oder das Regelgerät ist defekt.
• Der Störeingang WF1/2 eines Moduls
wurde geöffnet.
• Externe Anlagenkomponenten sind defekt.
• Das Modul oder das Regelgerät ist defekt.
• Neues Regelgerät oder Reglerkarte wurde
getauscht, jedoch ist die Version der
Bedieneinheit zu alt.
• Der eingestellte Zeitraum bis zur nächsten
Wartung ist abgelaufen.
• Keine Störung
Abhilfe
▶ Fühleranschluss prüfen.
▶ Temperaturfühler oder Modul tauschen.
▶ Wärmeerzeuger reinigen.
▶ Fühleranschluss und -funktion prüfen.
▶ Adressen aller CBC-BUS-Teilnehmer
prüfen. Das Master-Regelgerät muss
dabei die Adresse 0 haben (Drehcodier-
schalter hinter der Bedieneinheit des
Regelgeräts Kapitel 8.1, Seite 22).
▶ CBC-BUS-Verbindung zu Adresse 1
prüfen.
▶ Adressen aller CBC-BUS-Teilnehmer
prüfen.
▶ Jede Adresse nur einmal im CBC-BUS-
Verbund vergeben.
▶ Modulanordnung prüfen.
▶ Version des Regelgeräts in der
Bedieneinheit prüfen.
▶ Modul oder Regelgerät tauschen.
▶ Fremdstromanode tauschen.
▶ Bei Bedarf Modul tauschen.
▶ Funktion der externen Komponente
prüfen.
▶ Bei Bedarf externe Anlagenkomponenten
tauschen.
▶ Bei Bedarf Modul tauschen.
▶ Funktion der externen Komponente
prüfen.
▶ Bei Bedarf externe Anlagenkomponenten
tauschen.
▶ Bei Bedarf Modul tauschen.
▶ Versionen der Bedieneinheit und des
Regelgeräts prüfen.
▶ Bei Bedarf Bedieneinheit mit neuer
Version verwenden.
▶ Service kontaktieren.
▶ Wartung durchführen.
▶ Serviceanzeige zurücksetzen.
▶ Manuellen Betrieb aktivieren
( Kapitel 7.3, Seite 21).
