Parameter
Vorlaufsolltemperatur
Manuell Heizbetrieb
Vorlaufsolltemperatur
Manuell Absenkbetrieb
Vorlaufsolltemperatur
Automatik Heizbetrieb
Vorlaufsolltemperatur
Automatik Absenkbetrieb
Vorlaufsolltemperatur Urlaub 10...50...120 °C
Raumeinfluss/Raumhalt
Maximale Reduktion
Heizgrenze
Heizgrenze Außentemperatur –50...17...50 °C
Durchheizen unter
Durchheizen unter
Außentemperatur
Manuell Heizbetrieb
Manuell Absenkbetrieb
Automatik Heizbetrieb
Automatik Absenkbetrieb
Urlaub

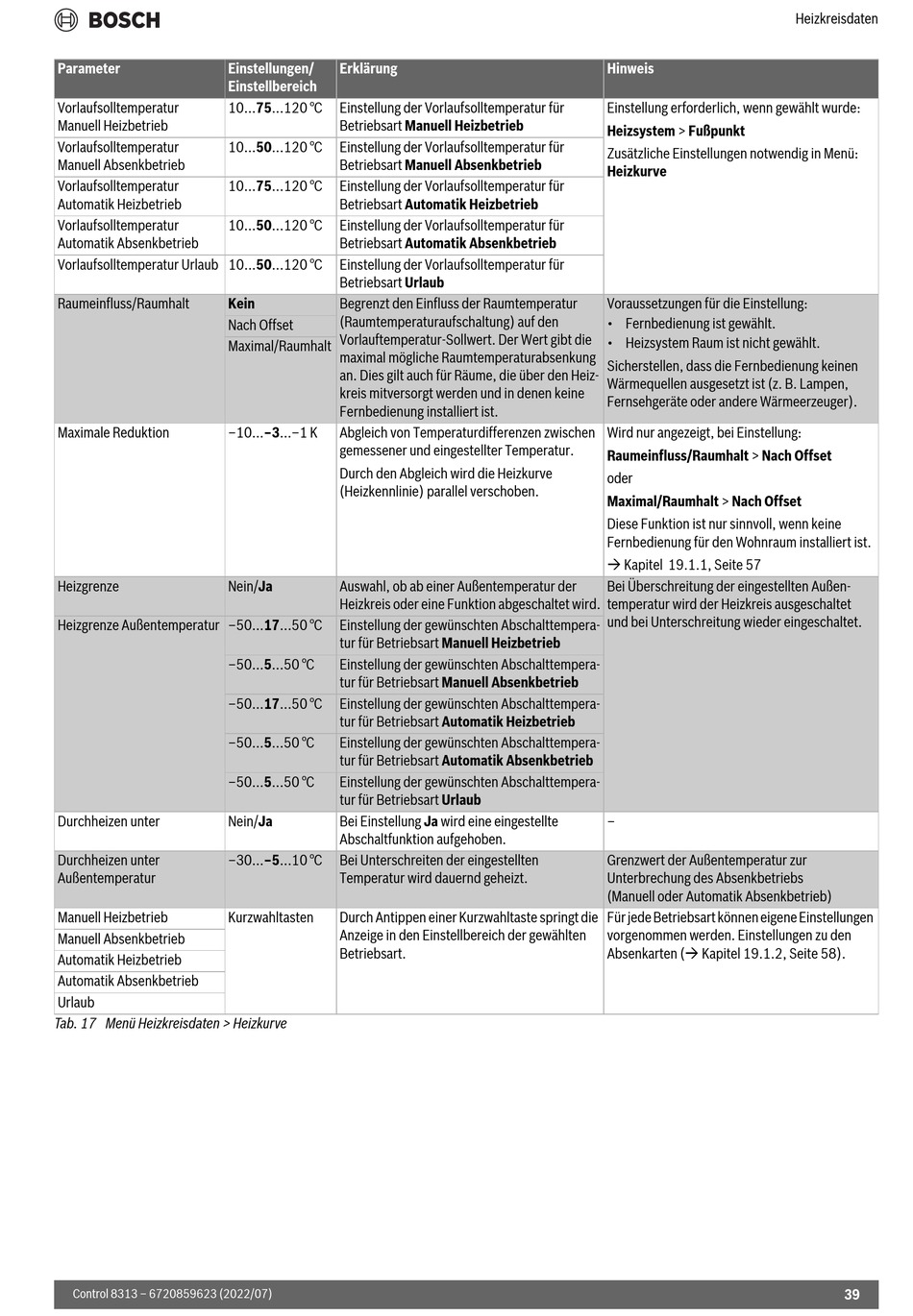

Tab. 17 Menü Heizkreisdaten > Heizkurve
Control 8313 – 6720859623 (2022/07)
Einstellungen/
Erklärung
Einstellbereich
10...75...120 °C
Einstellung der Vorlaufsolltemperatur für
Betriebsart Manuell Heizbetrieb
10...50...120 °C
Einstellung der Vorlaufsolltemperatur für
Betriebsart Manuell Absenkbetrieb
10...75...120 °C
Einstellung der Vorlaufsolltemperatur für
Betriebsart Automatik Heizbetrieb
10...50...120 °C
Einstellung der Vorlaufsolltemperatur für
Betriebsart Automatik Absenkbetrieb
Einstellung der Vorlaufsolltemperatur für
Betriebsart Urlaub
Kein
Begrenzt den Einfluss der Raumtemperatur
(Raumtemperaturaufschaltung) auf den
Nach Offset
Vorlauftemperatur-Sollwert. Der Wert gibt die
Maximal/Raumhalt
maximal mögliche Raumtemperaturabsenkung
an. Dies gilt auch für Räume, die über den Heiz-
kreis mitversorgt werden und in denen keine
Fernbedienung installiert ist.
–10...–3...–1 K
Abgleich von Temperaturdifferenzen zwischen
gemessener und eingestellter Temperatur.
Durch den Abgleich wird die Heizkurve
(Heizkennlinie) parallel verschoben.
Nein/Ja
Auswahl, ob ab einer Außentemperatur der
Heizkreis oder eine Funktion abgeschaltet wird.
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Manuell Heizbetrieb
–50...5...50 °C
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Manuell Absenkbetrieb
–50...17...50 °C
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Automatik Heizbetrieb
–50...5...50 °C
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Automatik Absenkbetrieb
–50...5...50 °C
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Urlaub
Nein/Ja
Bei Einstellung Ja wird eine eingestellte
Abschaltfunktion aufgehoben.
–30...–5...10 °C
Bei Unterschreiten der eingestellten
Temperatur wird dauernd geheizt.
Kurzwahltasten
Durch Antippen einer Kurzwahltaste springt die
Anzeige in den Einstellbereich der gewählten
Betriebsart.
Hinweis
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
Voraussetzungen für die Einstellung:
• Fernbedienung ist gewählt.
• Heizsystem Raum ist nicht gewählt.
Sicherstellen, dass die Fernbedienung keinen
Wärmequellen ausgesetzt ist (z. B. Lampen,
Fernsehgeräte oder andere Wärmeerzeuger).
Wird nur angezeigt, bei Einstellung:
Raumeinfluss/Raumhalt > Nach Offset
oder
Maximal/Raumhalt > Nach Offset
Diese Funktion ist nur sinnvoll, wenn keine
Fernbedienung für den Wohnraum installiert ist.
Kapitel 19.1.1, Seite 57
Bei Überschreitung der eingestellten Außen-
temperatur wird der Heizkreis ausgeschaltet
und bei Unterschreitung wieder eingeschaltet.
–
Grenzwert der Außentemperatur zur
Unterbrechung des Absenkbetriebs
(Manuell oder Automatik Absenkbetrieb)
Für jede Betriebsart können eigene Einstellungen
vorgenommen werden. Einstellungen zu den
Absenkarten ( Kapitel 19.1.2, Seite 58).
Heizkreisdaten
39
