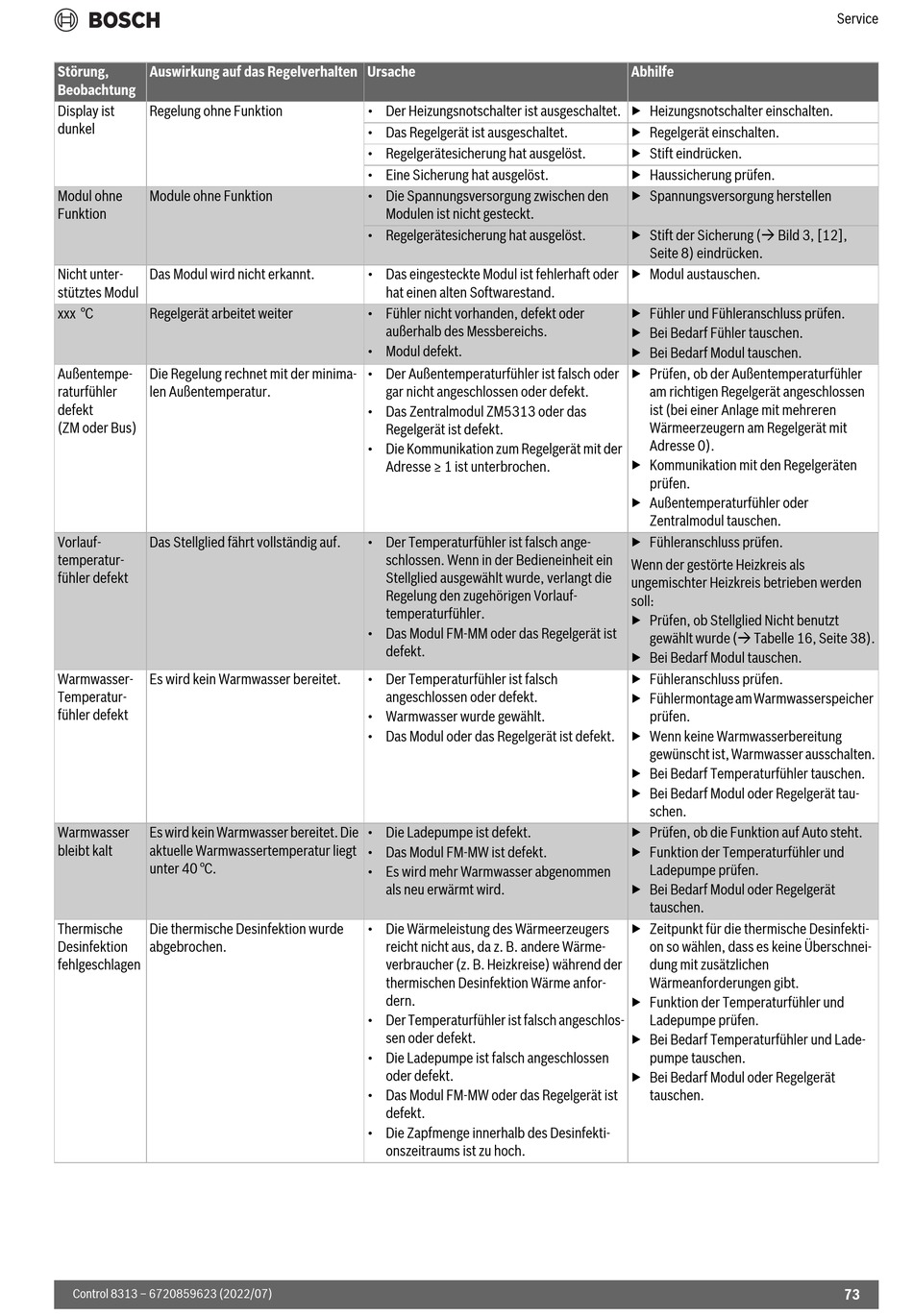

Störung,
Auswirkung auf das Regelverhalten Ursache
Beobachtung
Display ist
Regelung ohne Funktion
dunkel
Modul ohne
Module ohne Funktion
Funktion
Nicht unter-
Das Modul wird nicht erkannt.
stütztes Modul
xxx °C
Regelgerät arbeitet weiter
Außentempe-
Die Regelung rechnet mit der minima-
raturfühler
len Außentemperatur.
defekt
(ZM oder Bus)
Vorlauf-
Das Stellglied fährt vollständig auf.
temperatur-
fühler defekt
Warmwasser-
Es wird kein Warmwasser bereitet.
Temperatur-
fühler defekt
Warmwasser
Es wird kein Warmwasser bereitet. Die
bleibt kalt
aktuelle Warmwassertemperatur liegt
unter 40 °C.
Thermische
Die thermische Desinfektion wurde
Desinfektion
abgebrochen.
fehlgeschlagen
Control 8313 – 6720859623 (2022/07)
• Der Heizungsnotschalter ist ausgeschaltet. ▶ Heizungsnotschalter einschalten.
• Das Regelgerät ist ausgeschaltet.
• Regelgerätesicherung hat ausgelöst.
• Eine Sicherung hat ausgelöst.
• Die Spannungsversorgung zwischen den
Modulen ist nicht gesteckt.
• Regelgerätesicherung hat ausgelöst.
• Das eingesteckte Modul ist fehlerhaft oder
hat einen alten Softwarestand.
• Fühler nicht vorhanden, defekt oder
außerhalb des Messbereichs.
• Modul defekt.
• Der Außentemperaturfühler ist falsch oder
gar nicht angeschlossen oder defekt.
• Das Zentralmodul ZM5313 oder das
Regelgerät ist defekt.
• Die Kommunikation zum Regelgerät mit der
Adresse ≥ 1 ist unterbrochen.
• Der Temperaturfühler ist falsch ange-
schlossen. Wenn in der Bedieneinheit ein
Stellglied ausgewählt wurde, verlangt die
Regelung den zugehörigen Vorlauf-
temperaturfühler.
• Das Modul FM-MM oder das Regelgerät ist
defekt.
• Der Temperaturfühler ist falsch
angeschlossen oder defekt.
• Warmwasser wurde gewählt.
• Das Modul oder das Regelgerät ist defekt.
• Die Ladepumpe ist defekt.
• Das Modul FM-MW ist defekt.
• Es wird mehr Warmwasser abgenommen
als neu erwärmt wird.
• Die Wärmeleistung des Wärmeerzeugers
reicht nicht aus, da z. B. andere Wärme-
verbraucher (z. B. Heizkreise) während der
thermischen Desinfektion Wärme anfor-
dern.
• Der Temperaturfühler ist falsch angeschlos-
sen oder defekt.
• Die Ladepumpe ist falsch angeschlossen
oder defekt.
• Das Modul FM-MW oder das Regelgerät ist
defekt.
• Die Zapfmenge innerhalb des Desinfekti-
onszeitraums ist zu hoch.
Abhilfe
▶ Regelgerät einschalten.
▶ Stift eindrücken.
▶ Haussicherung prüfen.
▶ Spannungsversorgung herstellen
▶ Stift der Sicherung ( Bild 3, [12],
Seite 8) eindrücken.
▶ Modul austauschen.
▶ Fühler und Fühleranschluss prüfen.
▶ Bei Bedarf Fühler tauschen.
▶ Bei Bedarf Modul tauschen.
▶ Prüfen, ob der Außentemperaturfühler
am richtigen Regelgerät angeschlossen
ist (bei einer Anlage mit mehreren
Wärmeerzeugern am Regelgerät mit
Adresse 0).
▶ Kommunikation mit den Regelgeräten
prüfen.
▶ Außentemperaturfühler oder
Zentralmodul tauschen.
▶ Fühleranschluss prüfen.
Wenn der gestörte Heizkreis als
ungemischter Heizkreis betrieben werden
soll:
▶ Prüfen, ob Stellglied Nicht benutzt
gewählt wurde ( Tabelle 16, Seite 38).
▶ Bei Bedarf Modul tauschen.
▶ Fühleranschluss prüfen.
▶ Fühlermontage am Warmwasserspeicher
prüfen.
▶ Wenn keine Warmwasserbereitung
gewünscht ist, Warmwasser ausschalten.
▶ Bei Bedarf Temperaturfühler tauschen.
▶ Bei Bedarf Modul oder Regelgerät tau-
schen.
▶ Prüfen, ob die Funktion auf Auto steht.
▶ Funktion der Temperaturfühler und
Ladepumpe prüfen.
▶ Bei Bedarf Modul oder Regelgerät
tauschen.
▶ Zeitpunkt für die thermische Desinfekti-
on so wählen, dass es keine Überschnei-
dung mit zusätzlichen
Wärmeanforderungen gibt.
▶ Funktion der Temperaturfühler und
Ladepumpe prüfen.
▶ Bei Bedarf Temperaturfühler und Lade-
pumpe tauschen.
▶ Bei Bedarf Modul oder Regelgerät
tauschen.
Service
73
