13. Folosind o cheie hexagonală de 3/8", instalaţi cele patru bare de montare a sistemului de ancorare furnizate (6390-001-
150) (H) în cele patru orificii ale ansamblului de ancorare (Figura 9).
N N o o t t ă ă
• Nu strângeţi complet barele până când nu aţi aliniat şi fixat toate cele patru bare.
• Nu prindeţi niciun fir atunci când instalaţi bara aflată cel mai aproape de capătul pentru cap al sistemului de ancorare.
14. Folosind o cheie dinamometrică de 1/2", strângeţi fiecare bară (H) la o valoare a momentului forţei de 60±10 ft-lb (81,3
±13,5 N-m) (Figura 9).
15. Pe partea laterală a sistemului de ancorare, conectaţi cablul de prindere între sistemul de ancorare şi vehicul la
conectorul de pe ansamblul de ancorare.
16. Împingeţi conectorii înapoi în ansamblul de ancorare.
17. Poziţionaţi ansamblul de transfer (I) de aşa manieră încât capătul deschis să fie orientat către ansamblul de ancorare (J)
(Figura 10).
RO 18

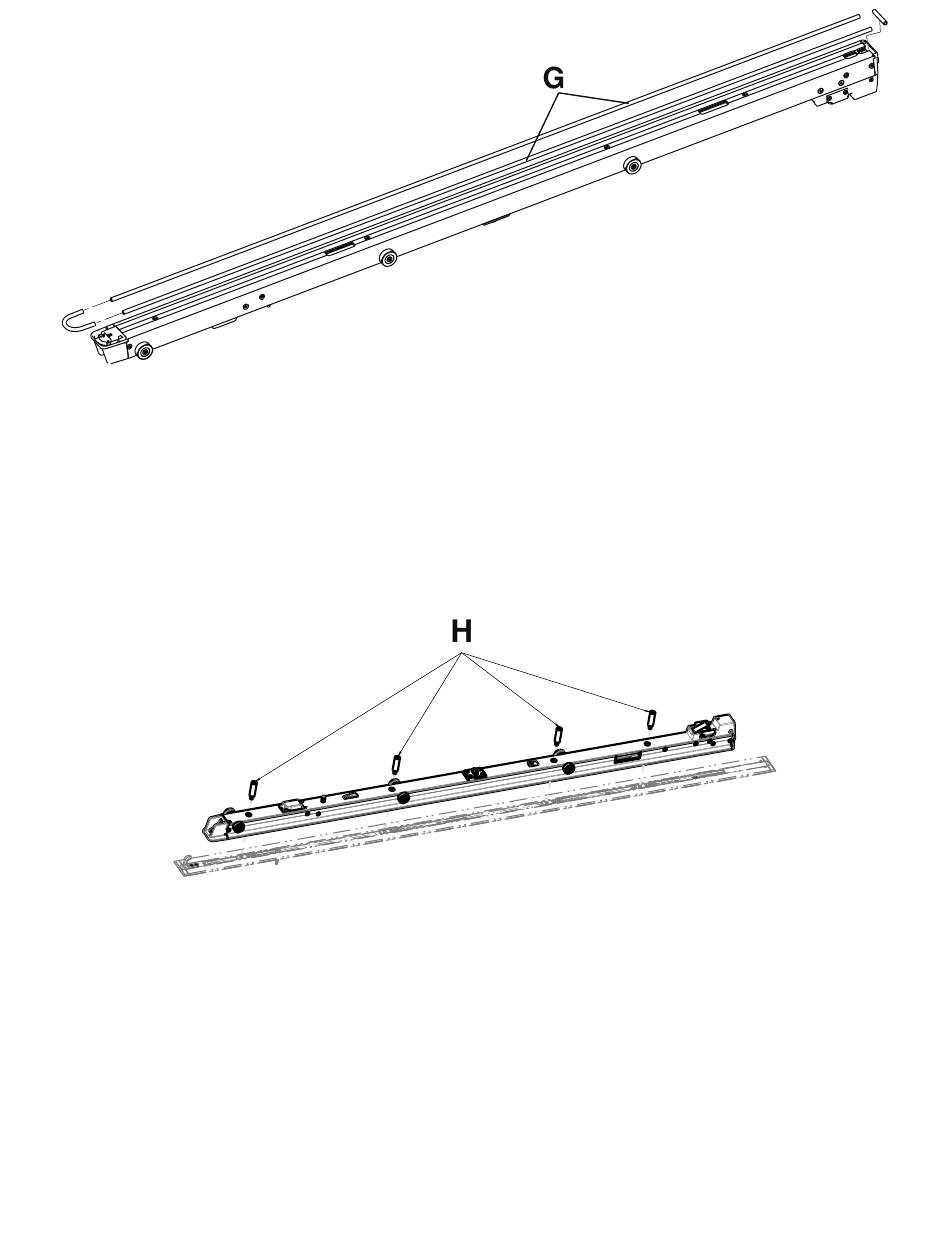

F F i i g g u u r r a a 8 8 – – G G a a r r n n i i t t u u r r i i d d e e a a n n c c o o r r a a r r e e
F F i i g g u u r r a a 9 9 – – I I n n s s t t a a l l a a r r e e a a b b a a r r e e l l o o r r d d e e m m o o n n t t a a r r e e a a s s i i s s t t e e m m u u l l u u i i d d e e a a n n c c o o r r a a r r e e
