HemoSphere Multifunktionaler Monitor
3. Stellen Sie sicher, dass der Katheter richtig eingeführt wurde.

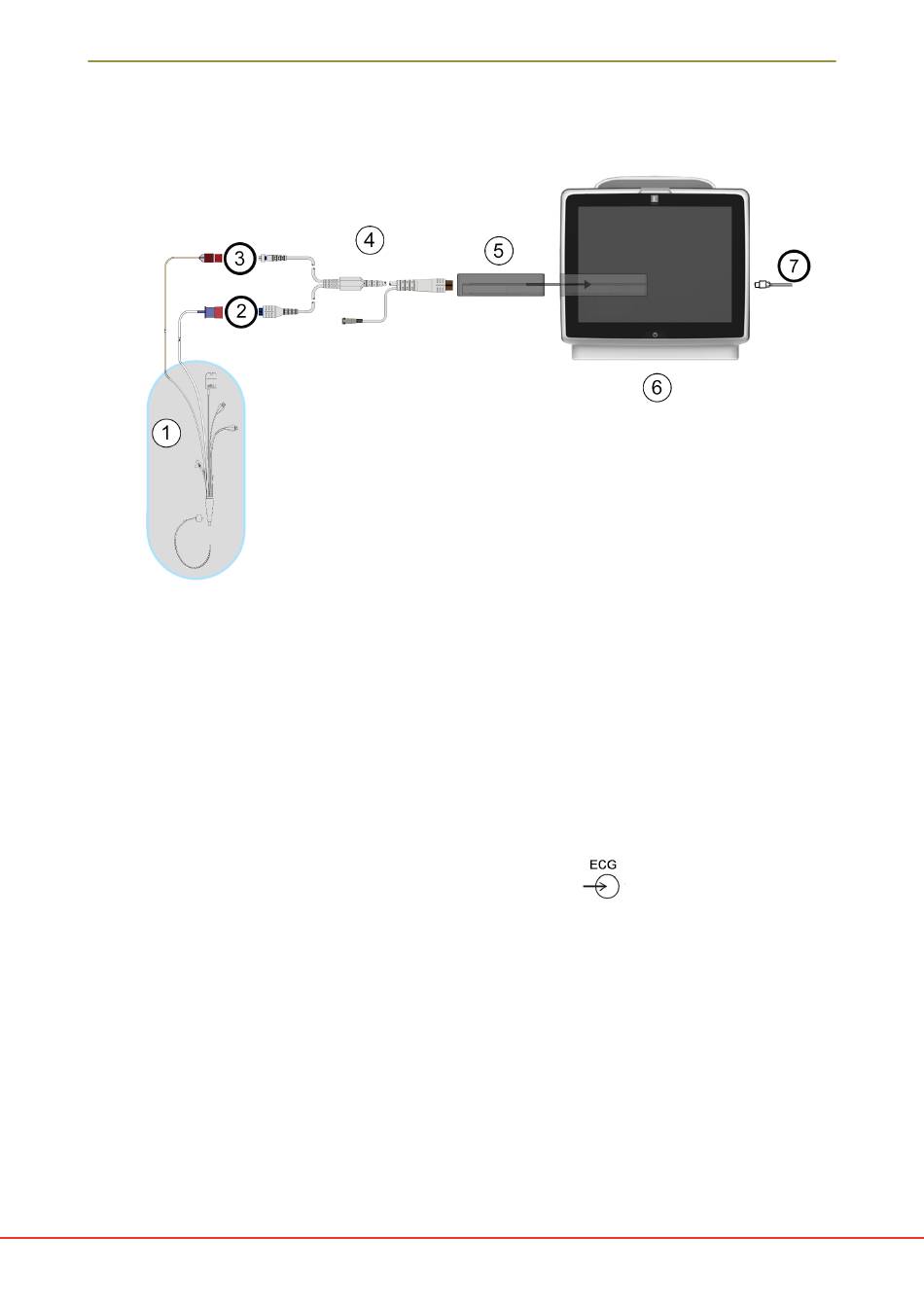

1. Swan-Ganz Katheter
2. Anschluss des thermischen Filaments
3. Thermistoranschluss
4. Patienten-CCO-Kabel
Abbildung 9-8: Übersicht der Anschlüsse für die EDV/RVEF-Überwachung
9.4.2 Anschließen des EKG-Schnittstellenkabels
Schließen Sie den ¼-Zoll-Klinkenstecker des EKG-Anschlusskabels am EKG-Monitoreingangsanschluss
auf der Rückseite des HemoSphere Multifunktionalen Monitors an.
Schließen Sie das andere Ende des Schnittstellenkabels am EKG-Signalausgang des bettseitigen
Monitors an. Auf diese Weise empfängt der HemoSphere Multifunktionale Monitor eine gemittelte
Herzfrequenz (HF ) zur Messung des EDV und des RVEF. Informationen zu kompatiblen EKG-
mit
Schnittstellenkabeln erhalten Sie von Ihrem örtlichen Vertreter von Edwards.
Überwachung mit dem HemoSphere Swan-Ganz Modul
5. HemoSphere Swan-Ganz Modul
6. HemoSphere Multifunktionaler Monitor
7. EKG-Signaleingang von einem externen
Monitor
174
