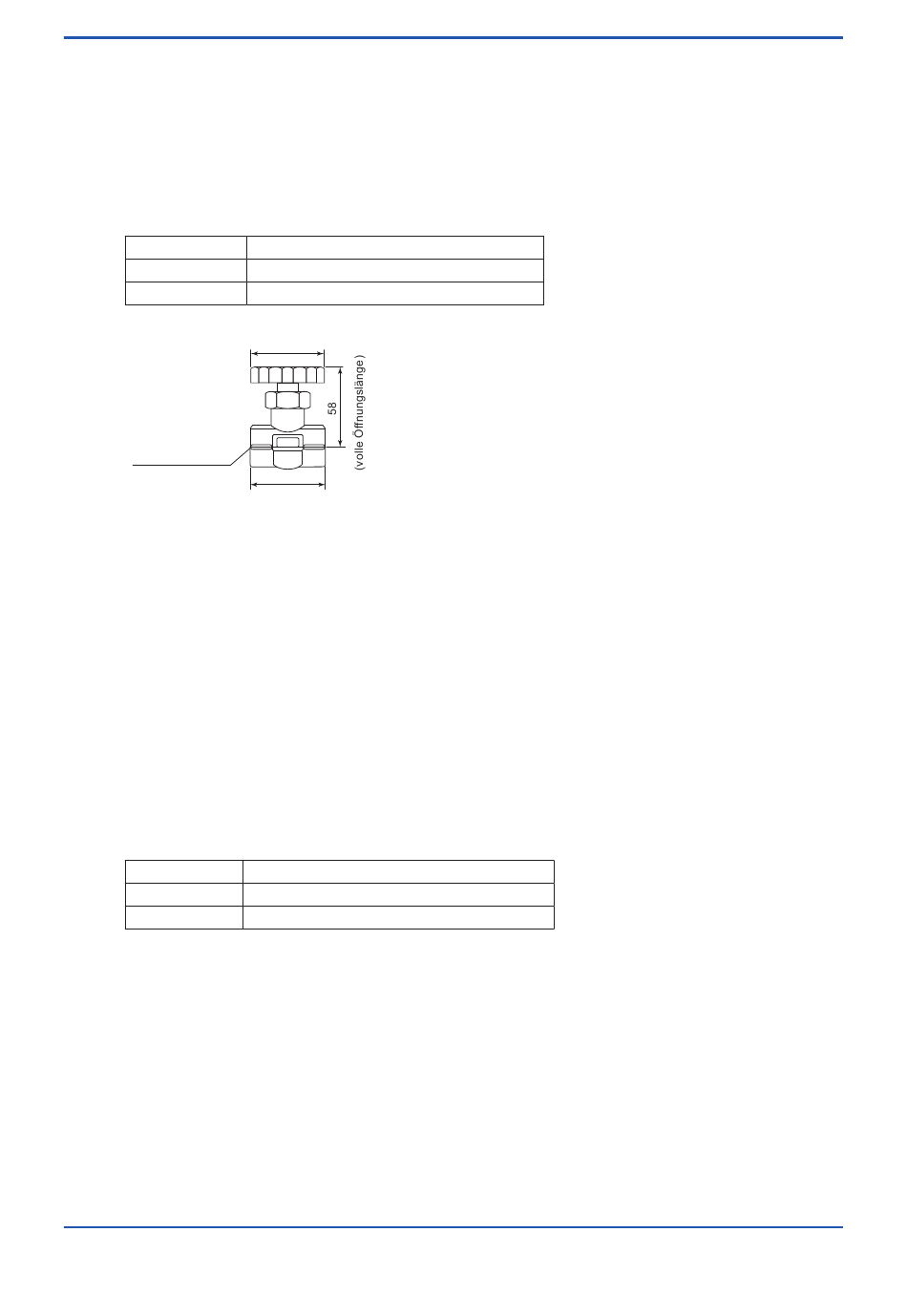

2.7.4 Absperrventil (L9852CB, G7016XH)
Dieses Ventil wird für die manuelle Kalibrierung an der Kalibriergasleitung in dem System installiert.
Dies gilt für die Systemkonfiguration für System 1 nach Abschnitt 1.
Standardspezifikationen
Anschluss:
Material:
Gewicht:
Teilenr.
L9852CB
G7016XH
Rc1/4 oder 1/4NPT
2.7.5 Rückschlagventil (K9292DN, K9292DS)
Dieses Ventil wird an der Kalibriergasleitung in dem System installiert (direkt mit dem Detektor
verbunden).
Dies gilt für ein System auf der Grundlage der Systemkonfiguration (System 2 und 3).
Dieses Ventil verhindert, dass Messgas in die Kalibriergasleitung eindringt. Auch wenn es wie ein
Absperrventil funktioniert, ist die Bedienung einfacher, da es nicht bei jeder Kalibrierung geöffnet/
geschlossen werden muss.
Schrauben Sie ein Nadelventil anstatt eines Absperrventils in den Kalibriergaseinlass des Detektors.
l Standardspezifikationen
Anschluss:
Material:
Druck:
Gewicht:
Teilenr.
K9292DN
K9292DS
Rc 1/4 oder 1/4 NPT(F)
SUS 316 (JIS)
Ca. 150 g
Beschreibung
Rohrverbindung: Rc 1/4, Material: SUS316 (JIS)
Rohrverbindung: 1/4 NPT, Material: SUS316 (JIS)
Ø48
40
Rc1/4 oder 1/4NPT(F)
SUS304 (JIS)
70 kPa G oder mehr und 350 kPa G oder weniger
Ca. 90 g
Beschreibung
Rohrverbindung: Rc 1/4, Material: SUS304 (JIS)
Rohrverbindung: 1/4 NPT, Material: SUS304 (JIS)
<2. Technische Daten>
Einheit: mm
F15.ai
IM 11M12G01-02DE-E 4. Ausgabe: 24. August 2021-00
2-34
