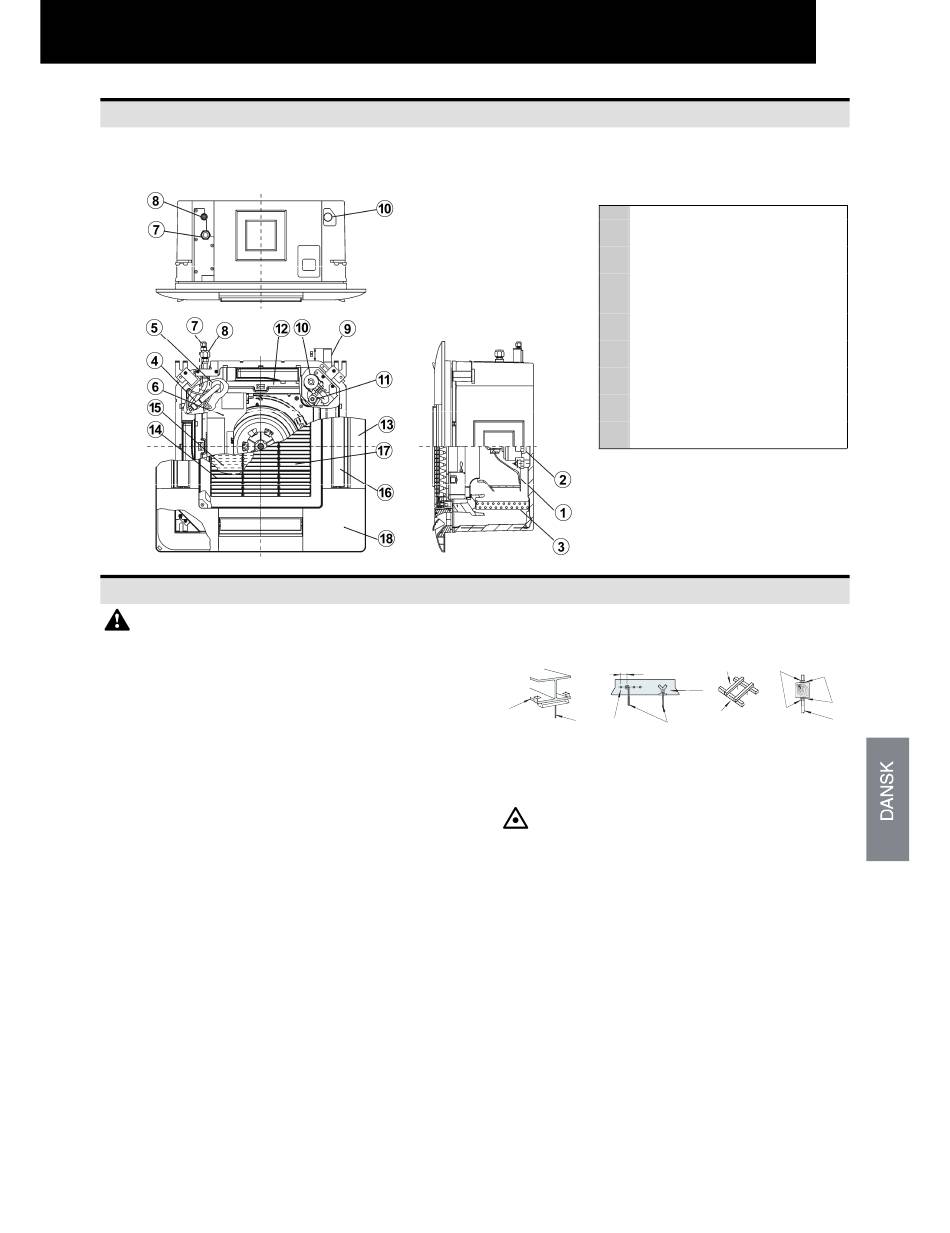

1. NAVNE PÅ DELE
RCIM
2. MONTERING AF ENHEDER
ADVARSEL:
Kontroller, at følgende tilbehør er pakket sammen
-
med indendørsenheden.
Monter ikke indendørsenhederne udenfor. Hvis de
-
installeres udenfor, vil der opstå farer pga. elektrisk
udladning.
Tag luftdistributionen fra hver indendørsenhed
-
I rummet i betragtning, og vælg en passende
placering, så der kan opnås en ensartet
lufttemperatur i rummet. Det anbefales, at
indendørsenhederne monteres 2,3 til 3 meter fra
gulvniveau. Hvis enheden monteres højere end
3 meter, anbefales det, at der bruges en ventilator, så
der kan opnås en ensartet lufttemperatur i rummet.
Undgå genstande, som kan hindre luftindtag eller -
-
udtag.
Vær opmærksom på følgende punkter, når
-
indendørsenhederne monteres på et hospital eller
andre steder, hvor der er elektroniske bølger fra
medicinsk udstyr osv.
Monter ikke indendørsenhederne, hvis der udledes
-
elektromagnetiske bølger direkte mod elboksen,
fjernbetjeningskablet eller fjernbetjeningspanelet.
Forbered en stålkasse, og installer
-
fjernbetjeningskontaken i den. Forbered et
forbindelsesrør af stål, og installer
fjernbetjeningsledningen i det. Tilslut derefter
jordledningen til kassen og røret.
Monter et støjfilter, hvis strømforsyningen udsender
-
høje lyde.
Denne enhed er udelukkende til indendørs brug uden
-
elvarmer. Det er ikke tilladt at montere elvarmer på
stedet.
All manuals and user guides at all-guides.com
I-bjælke
NAVNE PÅ DELE
Nr. Del
1 Ventilator
2 Viftemotor
3 Varmeveksler
4 Strømfordeler
5 Udvidelsesventil
6 Elektrisk kontrolboks
7 Tilslutning til kølevæske
8 Tilslutning til flydende kølevæske
9 Afløbsrørtilslutning
10 Motor til afløbsmekanisme
11 Flydekontakt
12 Afløbsbeholder
13 Panel P-N23WAM
14 Luftindtagsgitter
15 Luftfilter
16 Luftudtag
17 Luftindtag
18 Dæksel til hjørnehul
Monter ophængningsboltene (størrelse M10 eller W3/8)
-
som vist nedenfor:
Træbjælke
Til betonplade
(60 mm
150~160 mm
Beton
Træbjælke
Stål
Ophængningsbolte
Ankerbolt
(W3/8 eller M10)
Anbring ikke fremmedlegemer i indendørsenheden, og
-
kontroller, at der ikke er fremmedlegemer i
indendørsenheden inden montering og testkørsel. Ellers
kan der opstå fejl eller brand.
FORSIGTIG:
Monter ikke indendørsenhederne i et brandfarligt
-
område for at undgå brand eller eksplosion.
Kontroller, at loftspladen er stærk nok. Hvis den ikke er
-
stærk nok, kan indendørsenheden falde ned.
Monter ikke indendørsenhederne, udendørsenheden,
-
fjernbetjeningspanelet eller kablet inden for ca. 3 meter
fra stærke elektromagnetiske bølgeudladere, som f.eks.
medicinsk udstyr.
Monter ikke indendørsenhederne på et maskinværksted
-
eller i et køkken, hvor dampe fra olie eller andet kan nå
indendørsenhederne. Olien sætter sig på
varmeveksleren og formindsker dermed
indendørsenhedens ydeevne og kan beskadige denne. I
værste fald ødelægger olien plastikdelene
i indendørsenheden.
For at undgå rust i varmevekslerne må
-
indendørsenhederne ikke monteres i et syre-
eller alkalisk miljø.
Brug passende løftestropper ved flytning eller løftning af
-
indendørsenheden for at undgå skader, og vær
omhyggelig med ikke at beskadige isoleringsmaterialet
på enhedernes overflade.
1
1
Firkantede
2 2
til 90 mm )
skiver
Møtrikker
Bolt med krog
(W3/8 eller M10)
