7

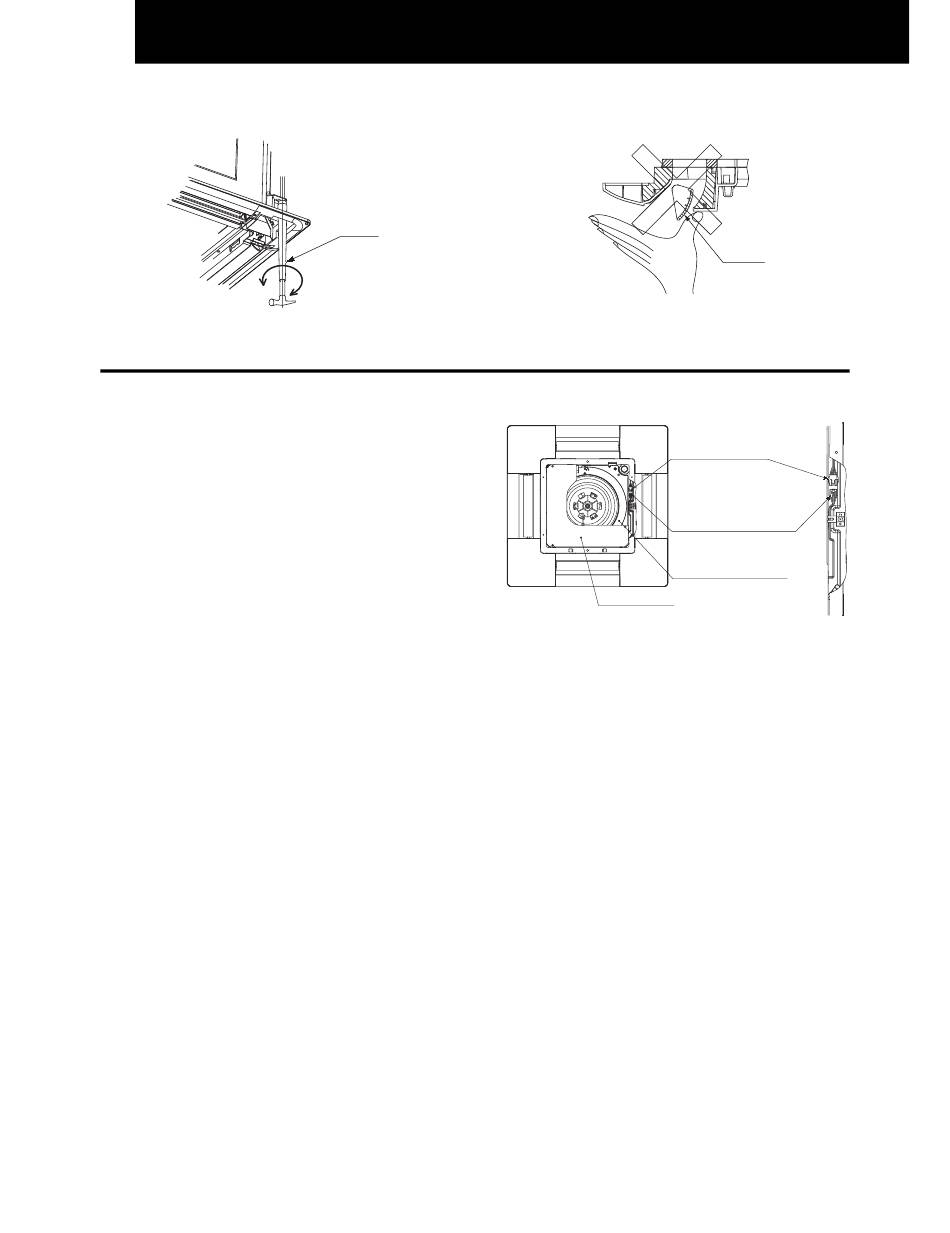

INSTALLAZIONE DEL PANNELLO DI MANDATA OPZIONALE: P-N23WAM
10
L'altezza può essere regolata utilizzando la chiave
-
dalla sacca d'angolo.
Una regolazione eccessiva dell'altezza può causare
-
trasudamento dalla bacinella di drenaggio.
7.3. ATTACCO DEI CAVI PER IL PANNELLO DI MANDATA
1. Con il pannello di mandata viene utilizzato il seguente
connettore (vista dalla superficie inferiore del pannello
senza griglia di ingresso aria).
2. Collegare i connettori come indicato di seguito (vista del
quadro elettrico).
All manuals and user guides at all-guides.com
Chiave
Non inclinare manualmente la feritoia, altrimenti si
-
danneggerà il meccanismo di inclinazione.
Connettore del motore per
l'inclinazione automatica
(lato pannello di mandata)
Connettore del motore per
l'inclinazione automatica
(lato dell'unità interna).
Senza griglia di ingresso aria
Quadro di comando elettrico
Louver
Vista ingrandita
