INSTALACIÓN DEL PANEL DE AIRE OPCIONAL: P-N23WAM
8
6.2. AJUSTE DE LA VÁLVULA DE ALTA VELOCIDAD
El volumen del caudal de aire se puede cambiar de
acuerdo con la altura del techo ajustando el código de
elemento en "C5" en el control remoto (consulte los
detalles en el "Manual de instalación y mantenimiento"
del control remoto).
7. INSTALACIÓN DEL PANEL DE AIRE OPCIONAL: P-N23WAM
7.1. ACCESORIOS SUMINISTRADOS DE FÁBRICA
PRECAUCIÓN:
Cuando el panel de aire esté desembalado,
colóquelo en material aislante para no arañar
el sellado del aislante.
Compruebe que los siguientes accesorios se han incluido
con el panel de aire.
7.2. INSTALACIÓN
Ubicación de los soportes de suspensión
1. Asegúrese de que los soportes de suspensión de
la unidad interior están situados aproximadamente
a 102 mm de altura sobre el falso techo.

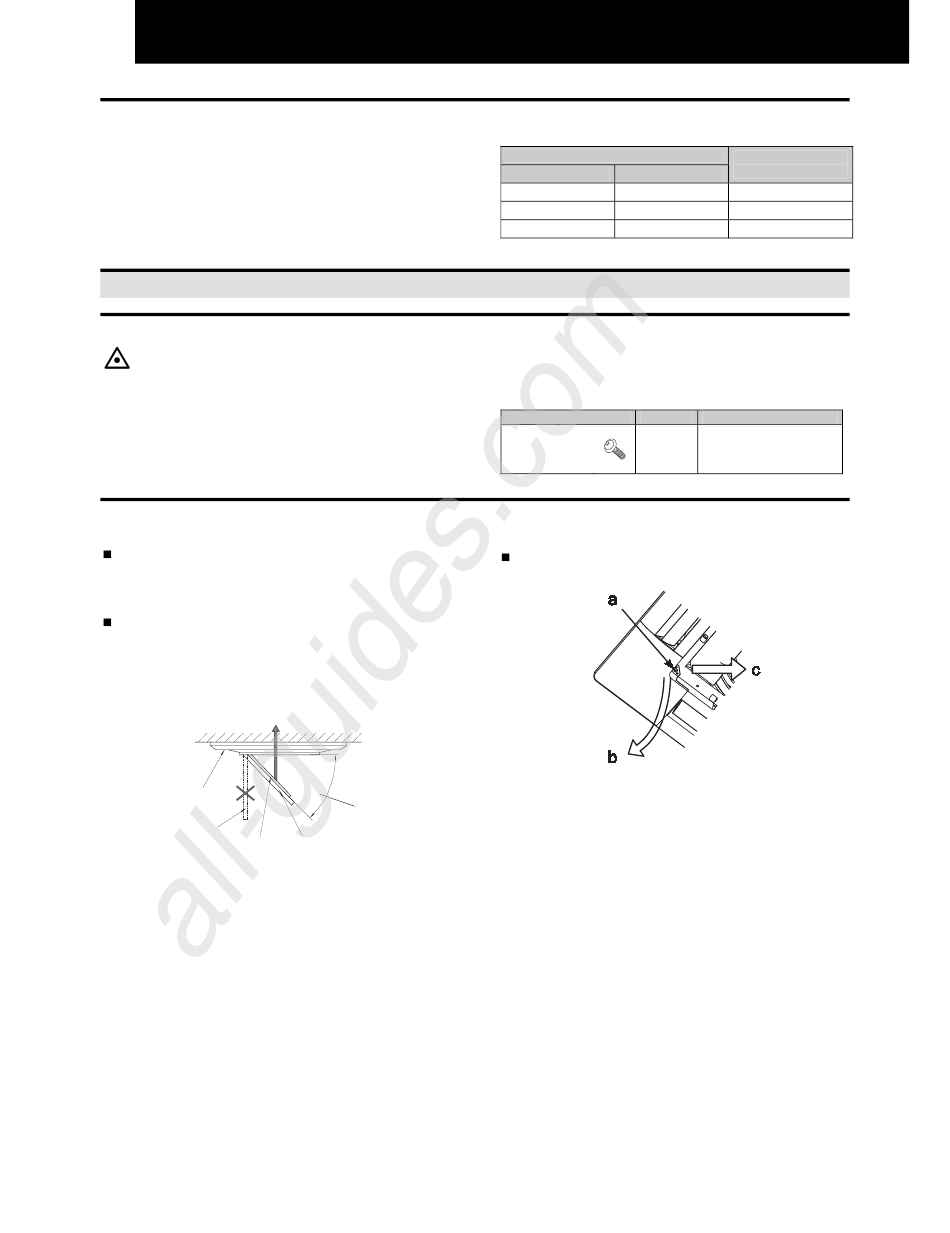

Retirada de la rejilla de entrada de aire del
panel de aire
1. Abra la rejilla de entrada de aire hasta un ángulo de
aproximadamente 45° con respecto a la superficie del
panel de aire, tal y como se muestra a continuación.
Levante la rejilla manteniéndola inclinada
Techo
Panel
de aire
Incorrecto
Filtro
de aire
2. Levante la rejilla manteniéndola inclinada.
3. Dirija la rejilla hacia el espacio abierto una vez
levantada.
All manuals and user guides at all-guides.com
45°
Correcto
Rejilla de entrada de aire
Altura del techo
1,0 a 2,5 HP 3,0 a 6,0 HP
Inferior a 2,5 m Inferior a 2.7 m
de 2,5 a 2.9 m de 2.7 a 3.1 m
de 2.9 a 3.2 m de 3.1 a 3.5 m
Si faltara cualquiera de los accesorios, póngase en
contacto con el proveedor.
Accesorio Cantidad
Tornillo largo
4
(M5)
Retirada de la tapa de la esquina (4 piezas)
1. Retire el tornillo de la marca "a".
2. Tire del gancho de fijación en la dirección de la marca
de flecha "b".
3. La esquina se puede retirar tirando de ella en la
dirección de la marca de flecha "c".
Ajuste del control
remoto
Estándar
Alta velocidad (1)
Alta velocidad (2)
Utilización
Para fijar el panel
