Hitachi RCIM UNIT Installationsanleitung Seite 100

7
INSTALLATIE VAN OPTIONEEL LUCHTROOSTER: P-N23WAM
10
−

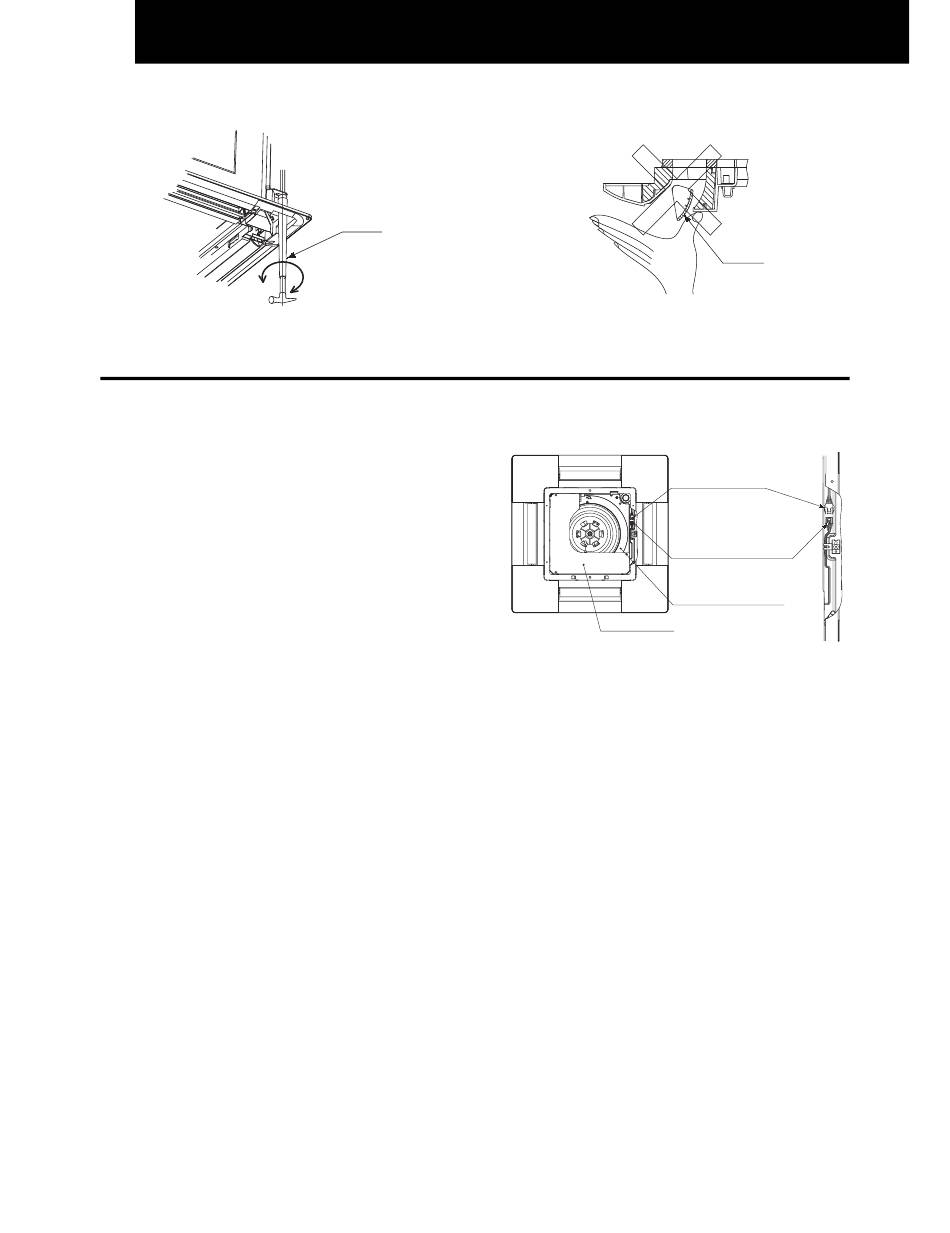

De hoogte van de binnenunit kan met behulp van een
sleutel vanaf de hoekopening worden afgesteld.
−
Overmatige afstelling van de hoogte heeft de vorming
van condens tot gevolg.
7.3. BEDRADING VOOR HET LUCHTROOSTER AANSLUITEN
1. Bij het luchtrooster wordt de volgende aansluiting
gebruikt (onderaanzicht van het luchtrooster zonder
luchtinlaatrooster)
2. Sluit de aansluitingen aan zoals hieronder afgebeeld
(aanzicht van de elektrische kast)
All manuals and user guides at all-guides.com
Sleutel
Draai de jaloezieafsluiters niet handmatig. Anders
-
kan het jaloezieafsluitermechanisme beschadigd
raken.
Aansluiting voor motor voor
automatisch kantelen (Air Panel
Zijkant)
Aansluiting voor motor voor
automatisch kantelen (Binnenunit
Zijkant)
zonder luchtinlaatrooster.
Elektrische
controlekast
Louver
