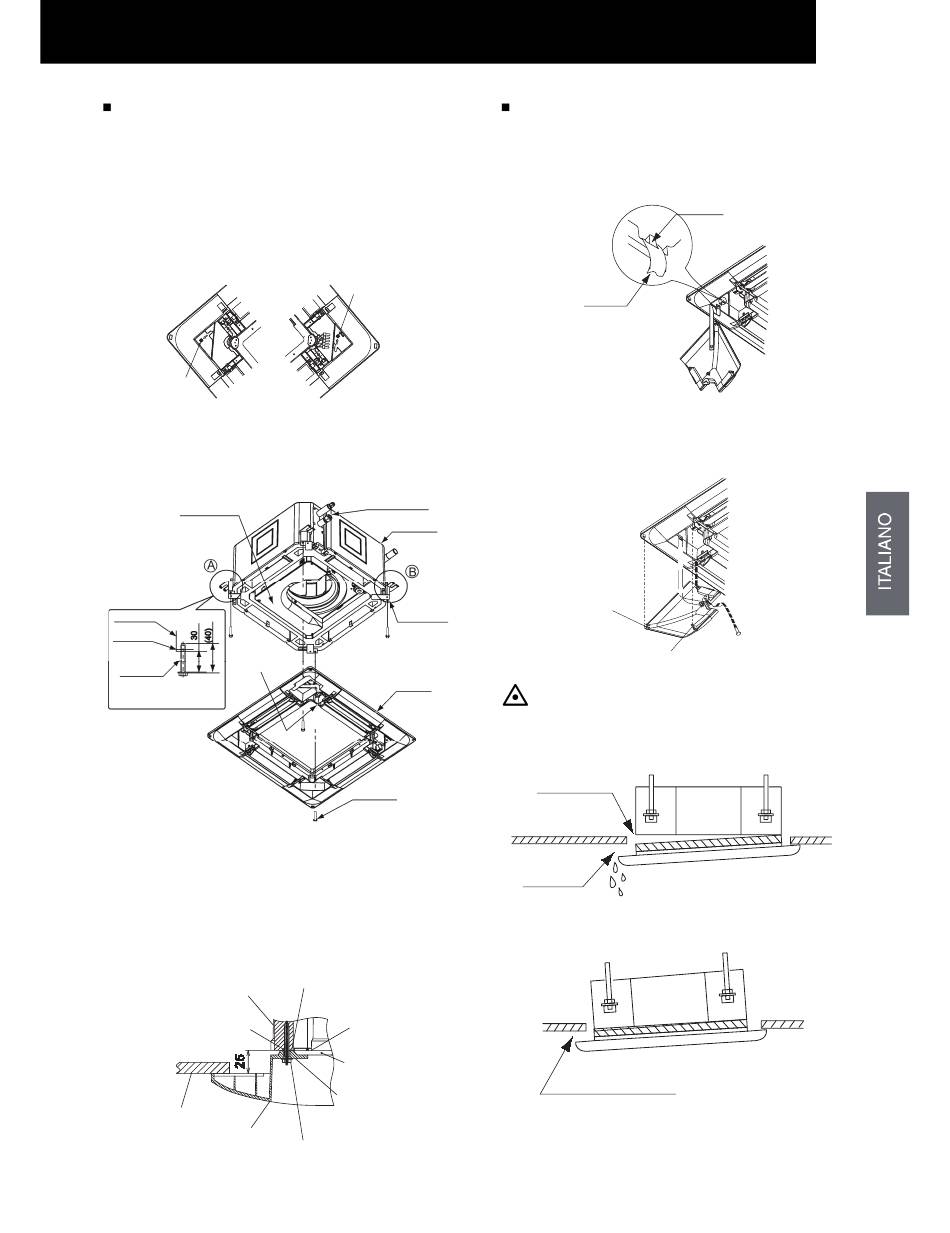

Installazione del pannello di mandata
1. Fissare temporaneamente la vite lunga alla piastra di
fissaggio.
2. Collocare l'angolo della parte di collegamento della linea
refrigerante dell'unità interna nella posizione indicata
come "LATO LINEA".
3. Agganciare il pannello di mandata alla vite lunga (2
posizioni) in modo che sia possibile il posizionamento
temporaneo.
Vite lunga
4. Montare il pannello di mandata nella posizione di
fissaggio utilizzando le apposite viti in dotazione (viti a
croce M5).
(mm)
Quadro elettrico
Unità interna
Piastra di
fissaggio
Indication
"PIPE SIDE"
Vite lunga
NOTA:
Fissare la posizione (A),(B) e fissare in seguito l'altro
lato.
5. Verificare che non vi sia alcuno spazio intorno alla
superficie di contatto tra l'unità interna e il pannello di
mandata. La presenza di eventuale spazio potrebbe
provocare perdita di aria o condensa.
(mm)
Unità interna
Serrare la vite di
fissaggio
Unità interna
Controsoffitto
Vite lunga Pannello di
mandata
All manuals and user guides at all-guides.com
INSTALLAZIONE DEL PANNELLO DI MANDATA OPZIONALE: P-N23WAM
Vite lunga
2
Collegamenti della linea
del refrigerante
Unità interna
Piastra di
fissaggio
Pannello di
mandata
Vite lunga
(Q.tà 4)
Lamina di fissaggio per
pannello di mandata
Parte inferiore
dell'unità interna
Guarnizione
sigillante
Lamina di fissaggio per
pannello di mandata (lato
pannello)
Vite di fissaggio del
pannello di mandata
Installazione del coperchio per sacca d'angolo
1. Dopo aver montato il pannello di mandata riposizionare i
coperchi delle sacche d'angolo:
Agganciare la fascetta sul lato posteriore del coperchio
per le sacche d'angolo al piedino del pannello, come
illustrato di seguito.
Fascetta
2. Agganciare il fermo a L sul lato posteriore del coperchio
per le sacche d'angolo al foro quadrato del pannello di
mandata (2 posizioni). Fissare il coperchio per le sacche
d'angolo con una vite.
Fermo a L
fermo (2 parti)
ATTENZIONE
Se le viti lunghe non vengono serrate in modo
-
corretto, potrebbero verificarsi problemi come
illustrato di seguito.
Perdita d'aria
Sbavatura
Trasudamento
Se ci sono spazi nonostante le viti lunghe siano state
-
serrate a fondo, regolare l'altezza dell'unità interna.
Non deve esserci spazio
7
9
Piedino
vite
