TUBAGEM DE ESGOTO

4

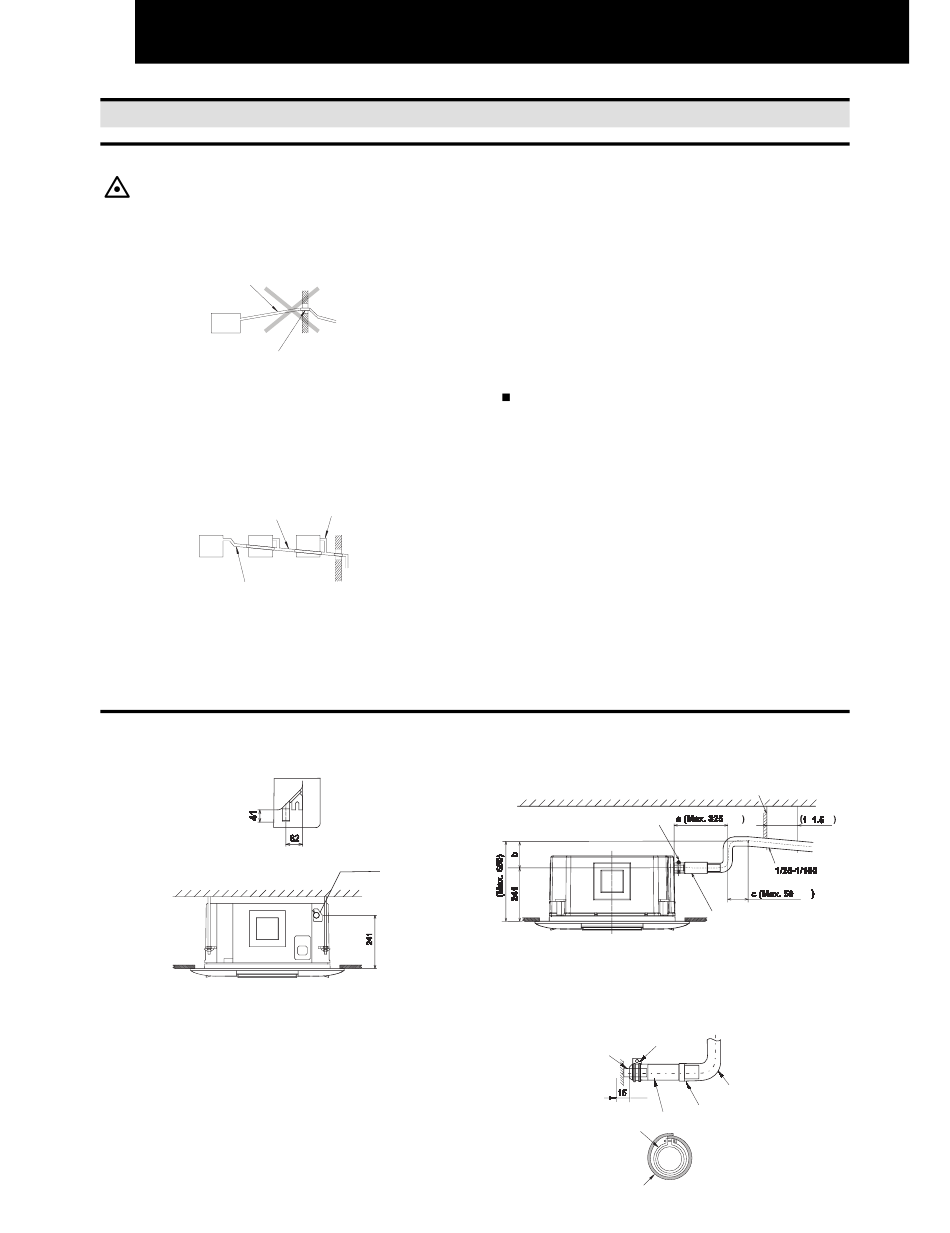

4. TUBAGEM DE ESGOTO
4.1. GENERALIDADES
CUIDADO:
Não crie uma inclinação ascendente nem levante a
-
tubagem de esgoto, uma vez que a água de esgoto
pode voltar para a unidade e ocorrerá um derrame
no chão do local de instalação da unidade quando
a unidade parar.
Incorrecto: inclinação ascendente
Incorrecto: parte ascendente
Não ligue a tubagem de esgoto à canalização de
-
esgoto sanitário ou a qualquer outra canalização de
esgoto.
Quando se pretender ligar uma tubagem comum de
-
esgoto a outras unidades interiores, o nível de
instalação de cada unidade interior deve ser superior
ao da tubagem comum. A dimensão da tubagem de
esgoto, tanto individual quanto comum, deve ser
suficientemente grande e deve estar conforme o
tamanho e o número de unidades.
Inclinação descendente entre 1 e 4 %
CORRECTO
Tubagem comum de esgoto
Será necessário isolar a tubagem de esgoto se o
-
esgoto for instalado num local onde se possa formar
condensação, no exterior da tubagem de esgoto,
que possa cair e provocar danos. O isolamento
da tubagem de esgoto deve ser seleccionado de
maneira que esta fique estanque ao vapor e evite
a formação de condensação.
4.2. LIGAÇÃO DA TUBAGEM DE ESGOTO
1. A posição da ligação da tubagem de esgoto é mostrada
abaixo.
2. Prepare um tubo em PVC com um diâmetro exterior
de 32 mm (VP25).
3. Fixe a tubagem à mangueira de esgoto com um agente
adesivo e a abraçadeira fornecida de fábrica. A tubagem
de esgoto deve ser instalada com uma inclinação
descendente entre 1 e 4 %.
4. Não esforce excessivamente a ligação da tubagem de
esgoto. Poderia danificá-la.
5. Não dobre nem torça a mangueira de esgoto. Poderá
provocar uma fuga.
