7

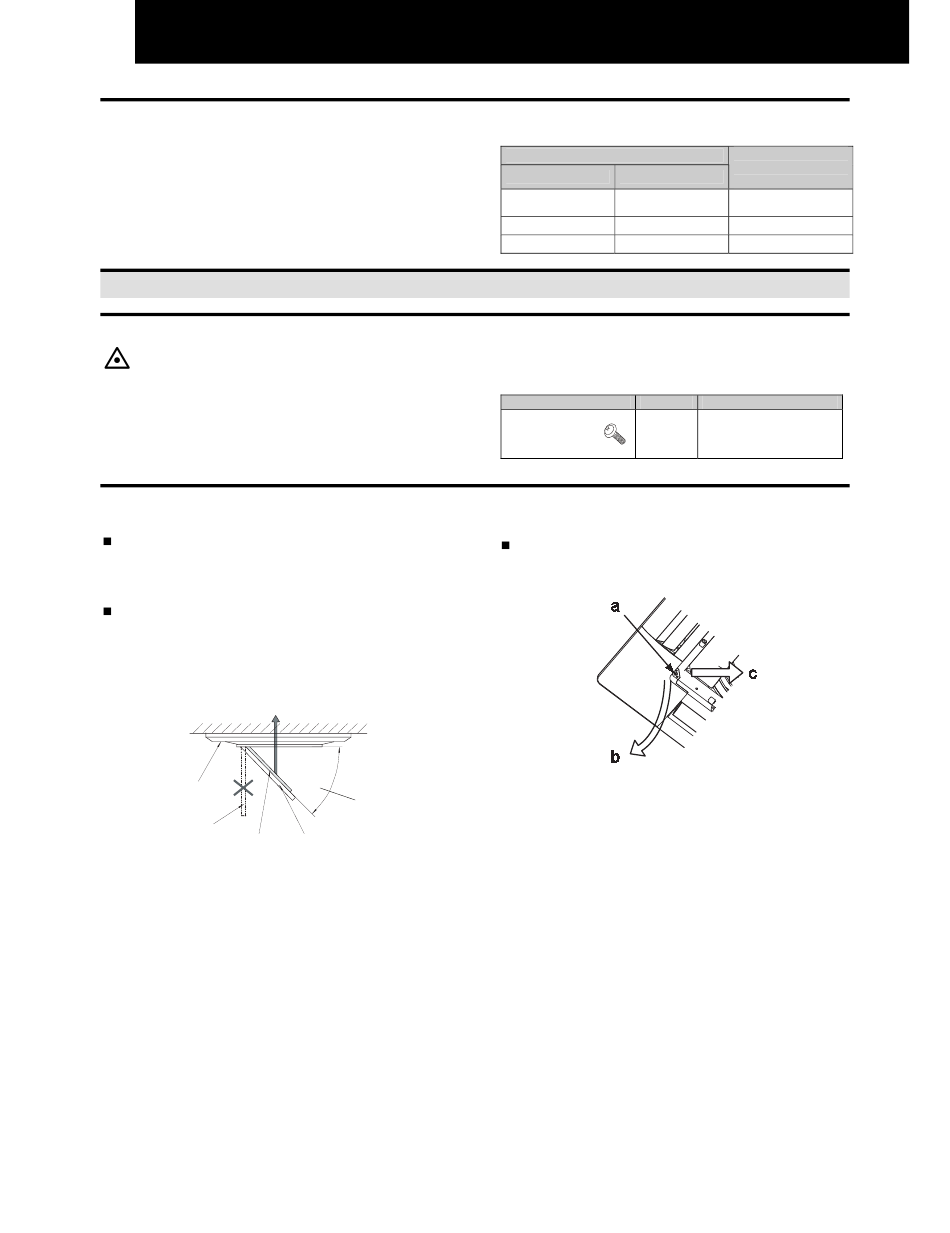

INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION : P-N23WAM
8
6.2
REGLAGE D'UN HAUT DÉBIT
Le débit d'air peut être modifié en fonction de la hauteur du
plafond, en sélectionnant le code de réglage « C5 » sur
l'interrupteur à distance (pour de plus amples détails, se
reporter au Manuel d'installation et de maintenance de
l'interrupteur à distance).
7 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION : P-N23WAM
7.1
ACCESSOIRES FOURNIS
ATTENTION :
Une fois déballé, le panneau de soufflage doit être
déposé sur le matériau de protection, etc., afin
d'éviter le rayage de l'isolation d'étanchéité.
Vérifier que les accessoires suivants ont bien été livrés
avec le panneau de soufflage.
7.2
INSTALLATION
Emplacement des pattes de suspension
1. Veiller à ce que les pattes de suspension de l'unité
intérieure soient placées environ 102 mm plus haut
que le faux plafond.
Retrait de la grille de prise d'air du panneau
de soufflage
1. Ouvrir la grille de prise d'air, en formant un angle
d'environ 45° avec la surface du panneau de soufflage,
comme montré ci-dessous.
Tenir la grille tout en la maintenant inclinée
Plafond
Panneau de
soufflage
Incorrect
Filtre à air
2. Soulever la grille et la maintenir inclinée.
3. Une fois soulevée, amener la grille vers l'espace ouvert.
All manuals and user guides at all-guides.com
45°
Correct
Grille d'aspiration
Hauteur du plafond
1.0 à 1.5 HP
2.0 HP
Au-dessous
Moins de 2,7 m
de 2,5 m
de 2,5 à 2,9 m
de 2,7 à 3,1 m
de 2,9 à 3,2 m
de 3,1 à 3,5 m
Si l'un de ces accessoires ne se trouve pas dans
l'emballage de l'unité, contacter le distributeur.
Accessoire
Quantité
Longue vis
4
(M5)
Retrait du couvercle du compartiment d'angle
(4 éléments)
1. Retirez la vis du repère « a ».
2. Tirez le crochet de fixation dans la direction indiquée par
la flèche « b ».
3. Le compartiment d'angle peut alors être retiré en tirant
dans la direction de la flèche « c ».
Réglage de
l'interrupteur
à distance
Standard
Haut débit (1)
Haut débit (2)
Utilisation
Fixation du panneau
