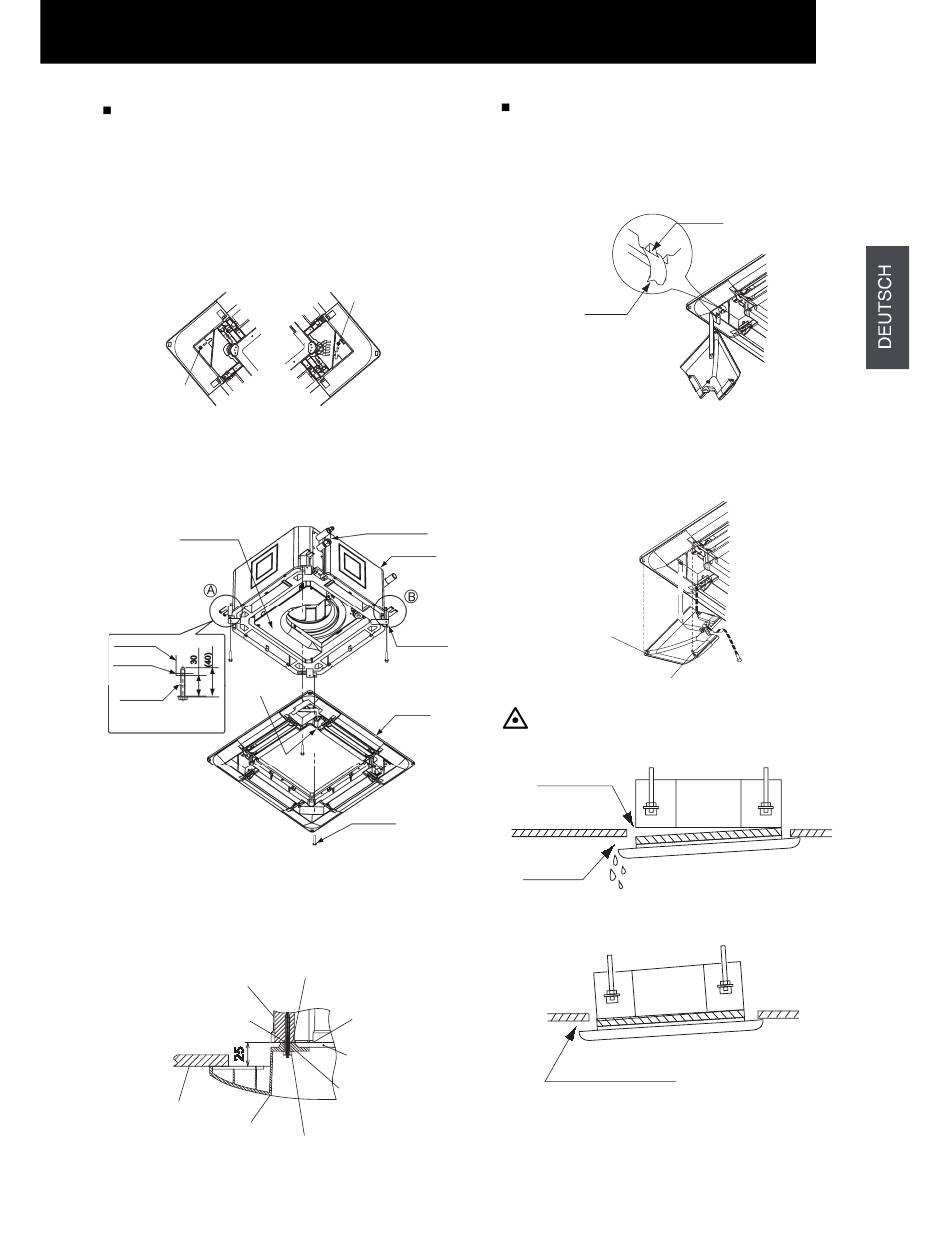

Hitachi RCIM UNIT Installationsanleitung Seite 39

Installation der Luftaustrittsblende
1. Befestigen Sie die lange Schraube vorübergehend an
der Befestigungsplatte.
2. Stellen Sie die Ecke des Kältemittelanschlusses des
Innengeräts auf die mit „LEITUNGSSEITE"
gekennzeichnete Position.
3. Haken Sie die Luftaustrittsblende an die lange Schraube
(2 Positionen), so dass eine vorübergehende
Positionierung möglich ist.
Lange Schraube
3. Montieren Sie die Luftaustrittsblende mit den
mitgelieferten Befestigungsschrauben (M5
Kreuzschlitzschrauben) auf deren
Befestigungsposition.
Elektrischer
Schaltkasten
7 7
Innengerät
Befestigungs
platte
Lange
Schraube
ANMERKUNG:
Befestigung an Position (A), (B) und danach Befestigung
der anderen Seite.
5. Stellen Sie sicher, dass an der Kontaktfläche zwischen
Innengerät und Luftaustrittsblende kein Zwischenraum
besteht. Zwischenräume können Luftverluste oder
Kondensatbildung verursachen.
Innengerät
Befestigungsschrau
be fest anziehen
Abgehängte
Decke
Luftaustritts
blende
All manuals and user guides at all-guides.com
INSTALLATION EINER OPTIONALEN AUSTRITTSBLENDE: P-N23WAM
Lange Schraube
Anschlüsse der
Kältemittelleitung
Innengerät
Befestigungsplatte
Luftaustrittsblende
Lange Schraube
(Mge 4)
Befestigungsblatt für
Luftaustrittsblende
(Innengerätseite)
Unterseite des
Innengeräts
Dichtung
Befestigungsblatt für
Luftaustrittsblende
(Blendenseite)
Befestigungsschraube für
Luftaustrittsblende
Installieren der Abdeckung für Eckfach
1. Befestigen Sie die Eckfachabdeckungen nach der
Montage der Luftaustrittsblende:
Legen Sie das Band an der Rückseite der
Eckfachabdeckung wie unten gezeigt über den Zahn.
Band
2. Haken Sie den L-förmigen Nagel an der Rückseite der
Eckfachabdeckung so ein, dass er über der
quadratischen Öffnung der Luftaustrittsblende (2 Teile)
liegt. Befestigen Sie die Abdeckung des Eckfachs mit
einer Schraube.
L-förmige Arretierung
Arretierung (2 Teile)
VORSICHT:
Ungenügendes Festziehen langer Schrauben kann
-
folgende Probleme verursachen.
Luftverlust
Kondensation
Fleck
Sollte trotz festgezogener langer Schrauben ein
-
Zwischenraum bleiben, stellen Sie die Höhe des
Innengeräts neu ein.
Es darf kein Zwischenraum existieren
7
9
Zahn
Schraube
