* Sistema de enchimento
1
Fecho do depósito de água limpa com
2
filtro de água de rede
Filtro de sujidade grossa
3
Tampa do depósito de água suja
4
Painel de comando
5
Roda de ajuste do lábio raspador (só
6
cabeça de limpeza D)
Pedal de substituição de escovas (só
7
cabeça de limpeza D)
Volante
8
Lábio raspador
9
Pega de substituição de escovas (só
10
cabeça de limpeza R)
Luz lateral
11
Depósito de sujidade grossa (apenas
12
cabeça de limpeza R)
Recipiente do detergente
13
Placa de características
14
Mangueira de aspiração do produto de
15
limpeza
Bateria
16
* Carregador interno
17
Conector da bateria (com carregador
18
externo)
Cabo de alimentação do carregador
(com carregador interno)
Área de armazenamento do conjunto de
19
limpeza "Homebase Box"
* Luz de advertência
20
Assento
21
Desbloqueio do depósito de água suja
22
Alavanca de ajuste do assento
23
Abertura de enchimento do depósito de
24
água limpa
Suporte para mangueiras
25
Luz de circulação diurna
26
Pedal do acelerador
27
* varredora de esfregona lateral
28
* Ligação de água para o sistema de la-
29
vagem do depósito de água suja
Suporte da tampa do depósito de água
30
suja
Flutuador
31
Filtro de cotão
32
Armazenamento para barra de aspira-
33
ção
Mangueira de descarga da água suja
34
com dispositivo de dosagem
Depósito de água suja
35
* Porta-esfregona
36
Mangueira de aspiração
37
Alavanca de aperto barra de aspiração
38
Fecho do depósito de água suja
39
Barra de aspiração
40
Cabeça de limpeza
41
Indicação do nível de enchimento da
42
água de rede
Depósito de água limpa
43
* opcional
Indicação de cor
● Os elementos de comando para o pro-
cesso de limpeza são amarelos.
● Os elementos de comando para a ma-
nutenção e para o serviço de assistên-
cia técnica são cinzentos-claros.
94

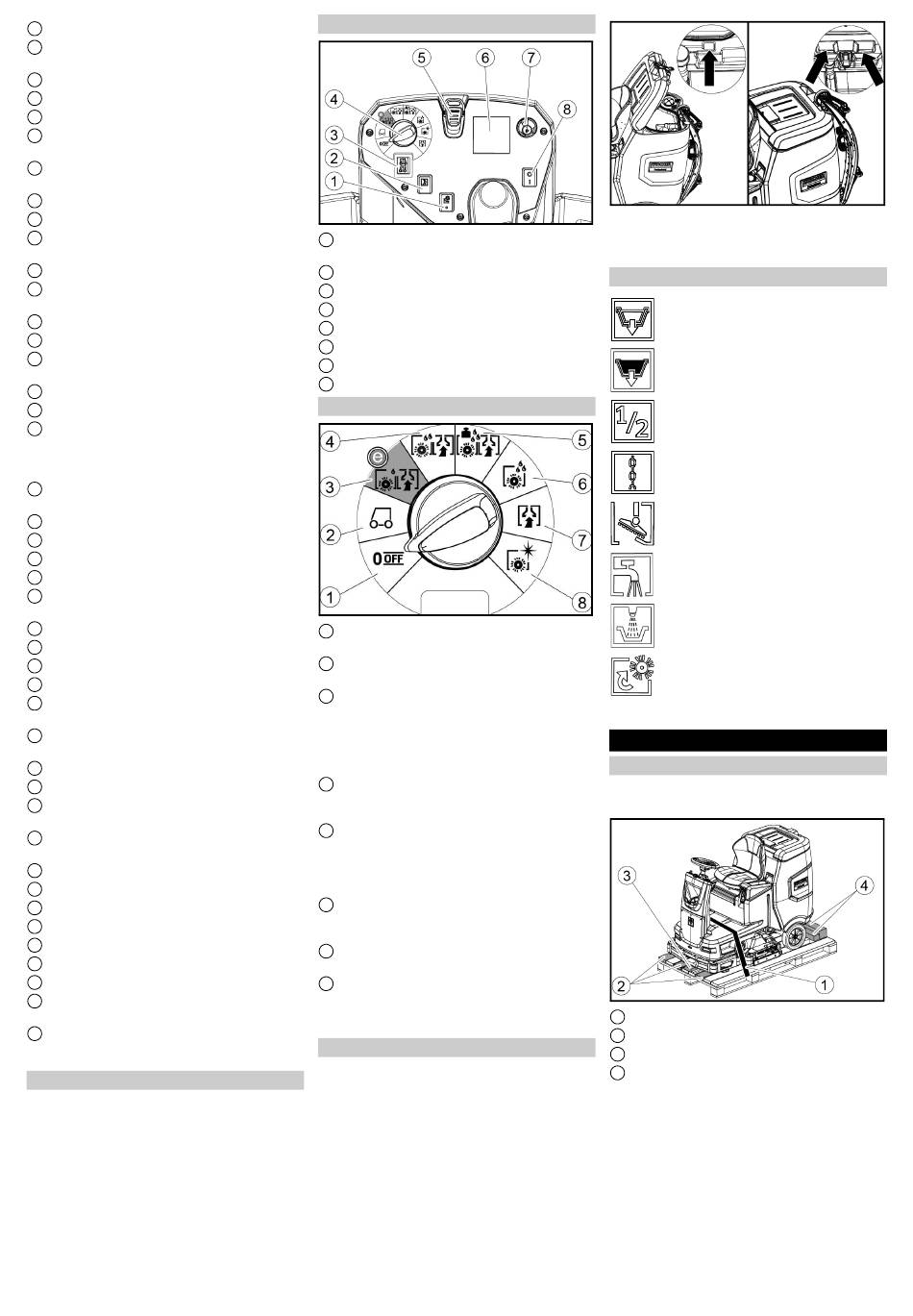

Painel de comando
* Interruptor da varredora de esfregona
1
lateral
Buzina
2
Interruptor do sentido de condução
3
Interruptor de programa
4
Intelligent Key
5
Display
6
Botão de informação
7
Interruptor de segurança
8
Interruptor de programa
OFF
1
O aparelho está desligado.
Viagem de transporte
2
Ir para o local de utilização.
Programa Eco
3
Limpar o chão com água (com uma
quantidade reduzida de água e a uma
velocidade de rotação das escovas re-
duzida) e aspirar a água suja (com uma
potência de aspiração reduzida).
Aspirar por esfrega
4
Limpar o chão molhado e aspirar a água
suja.
Maior pressão de contacto das escovas
5
aumentada
Limpar o chão molhado (com maior
pressão de contacto das escovas) e as-
pirar a água suja.
Esfregar/colocação sem aspirar
6
Limpar o chão molhado e deixar o pro-
duto de limpeza actuar.
Aspirar
7
Aspirar a sujidade solta.
Polir
8
Polir o chão com uma alta velocidade
de rotação das escovas sem aplicar lí-
quido.
Suporte da barra de aspiração
● Ao conduzir em espaços estreitos, a
barra de aspiração pode ser removida e
pendurada numa das aberturas na tam-
pa do depósito de água suja.
Português
●
A barra de aspiração pode ser pendura-
da no recesso do depósito de água suja
para armazenamento.
Símbolos no aparelho
Abertura de descarga do depósito
de água limpa
Abertura de descarga do depósito
de água suja
Nível de enchimento do depósito
de água limpa (50%)
Ponto de aperto
*Porta-esfregona
Ligação de água sistema de en-
chimento
Ligação de água sistema de lava-
gem do depósito de água suja
Substituição de escovas
* opcional

Montagem

Descarregar
1. Remover a película da embalagem.
2. Remover a braçadeira.
Braçadeira
1
Tábua
2
Calço
3
Viga-calço
4
3. Desaparafusar os calços, vigas-calço e
tábuas. Os componentes a serem desa-
parafusados estão marcados a cinzento
na figura.
4. Colocar uma rampa à frente da palete
com as tábuas e as vigas-calço desapa-
rafusadas e fixar com parafusos de
aglomerado de partículas.
