Simboluri Pe Aparat; Montare - Kärcher B 110 R Originalbetriebsanleitung

* Sistem de umplere
1
Zăvor de rezervor de apă proaspătă cu
2
filtru corespunzător
Sită pentru impurităţi grosiere
3
Capac, rezervor de apă reziduală
4
Interfaţă de operare
5
Roata de reglare a buzelor ștergătoare
6
(doar capul de curățare D)
Pedala pentru schimbarea periei (doar
7
capul de curățare D)
Volan
8
Buză ștergătoare
9
Mânerul de schimbare a periei (doar ca-
10
pul de curățare R)
Lumină laterală
11
Rezervorul de particule dure (doar capul
12
de curățare R)
Canistră cu detergent
13
Plăcuţă cu caracteristici
14
Agent de curățare a furtunului de aspira-
15
ție
Baterie
16
* Încărcător intern
17
Conector pentru baterie (în caz de în-
18
cărcător extern)
Cablu de rețea pentru încărcător (în caz
de încărcător intern)
Zona de depozitare pentru setul de cu-
19
rățare „Homebase Box"
* Bec de avertizare
20
Scaun
21
Deblocarea rezervorului de apă uzate
22
Maneta de reglare a scaunului
23
Orificiu de umplere, rezervor de apă
24
proaspătă
Suport de furtun
25
Faruri de zi
26
Pedală de acceleraţie
27
* Unitatea de curățare laterală a supra-
28
fețelor
* Racord de apă pentru sistemul de spă-
29
lare a rezervorului de apă uzată
Capac rezervorului de apă uzată
30
Flotor
31
Sită de scame
32
Depozitare barei de aspirare
33
Furtun de evacuare, apă reziduală cu
34
dispozitiv de dozare
Rezervor de apă reziduală
35
*Suport de mop
36
Furtun de aspirare
37
Pârghia de fixare a barei de aspirație
38
Închizătoare rezervor de apă uzată
39
Bară de aspiraţie
40
Vas de curăţare
41
Afişaj de nivel, apă proaspătă
42
Rezervor de apă proaspătă
43
* opțional
Cod de culori
● Elementele de operare pentru procesul
de curăţare sunt de culoare galbenă.
● Elementele de operare pentru întreţine-
re şi service sunt de culoare gri deschis.
268

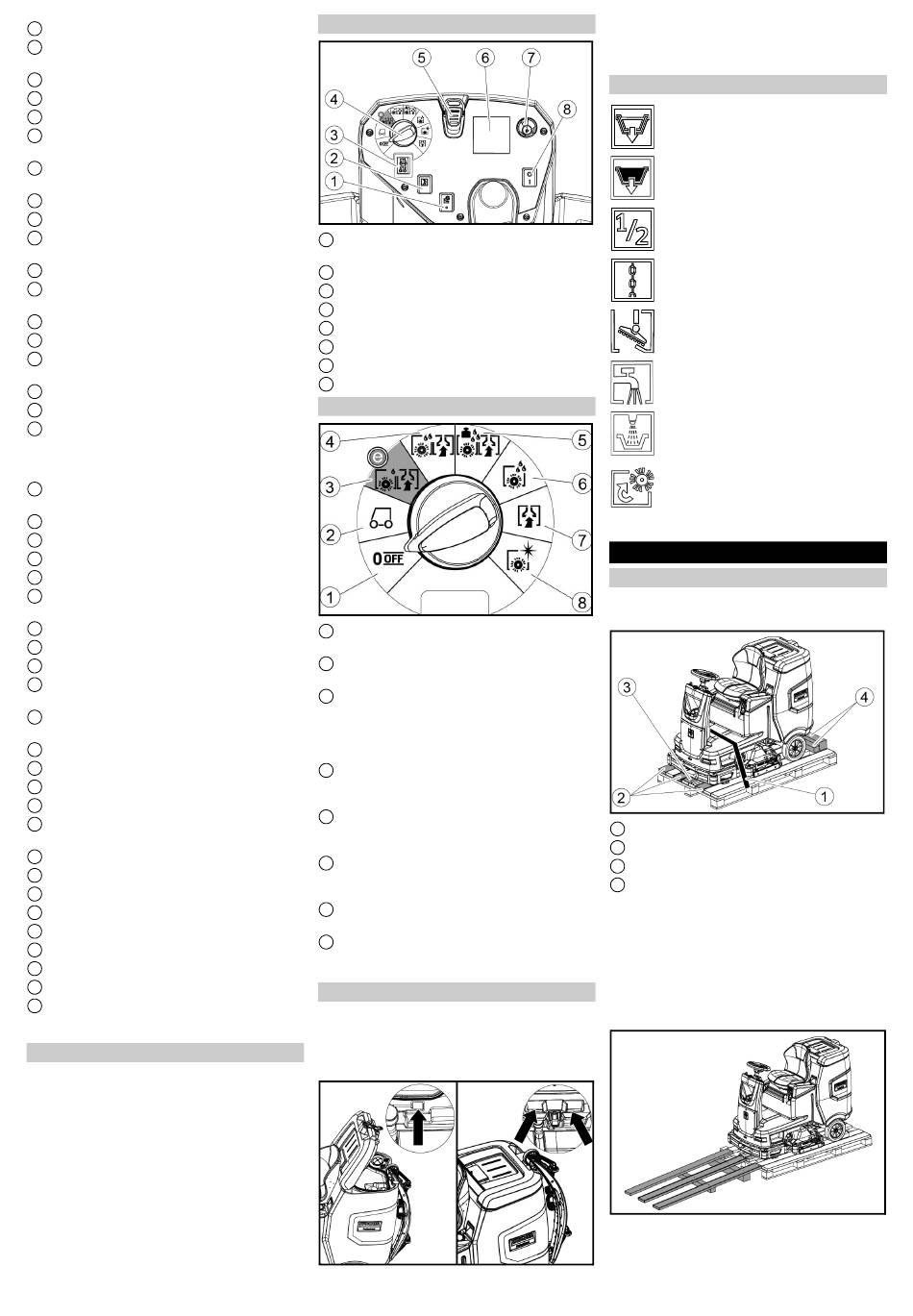

Interfaţă de operare
* Întrerupătorul unității de spălare latera-
1
lă
Claxon
2
Comutator de direcție
3
Comutator de program
4
Cheia inteligentă
5
Ecran
6
Butonul Info
7
Comutator de siguranță
8
Comutator de program
OFF
1
Aparatul este oprit.
Deplasare pentru transport
2
Conduceți către locul de utilizare.
Programul Eco
3
Curățați podeaua umedă (cu cantitate
mică de apă și cu perie cu viteză redu-
să) și aspirați apa uzată (cu putere de
aspirație redusă).
Aspirarea resturilor
4
Curățați podeaua umedă și aspirați apa
uzată.
Presiune de perie crescută
5
Curățați podeaua umedă (cu o presiune
crescută a periei) și aspirați apa uzată.
Frecare/avansarea fără aspirare
6
Curățați podeaua umedă și lăsați deter-
gentul să acționeze.
Aspirarea
7
Aspirați depunerile.
Șlefuire
8
Șlefuiți podeaua fără aplicare de lichide
și cu peria la turație înaltă.
Suport tijă de aspiraţie
● Pe durata deplasării prin spații înguste,
bara de aspirație poate fi îndepărtată și
agățată pe una dintre deschiderile de pe
capacul rezervorului de apă uzată.
●
Româneşte
Pentru depozitare, bara de aspirație
poate fi introdusă în locașul de pe rezer-
vorul de apă uzată.

Simboluri pe aparat

Orificiu de evacuare, rezervor de
apă proaspătă
Orificiu de evacuare, rezervor de
apă reziduală
Nivel de umplere, rezervor de apă
proaspătă (50%)
Punct de prindere
*Suport de mop
Sistem de umplere a racordului de
apă
Racordul de apă de la sistemul de
spălare al rezervorului de apă
uzată
Schimbarea periei
* opțional

Montare

Descărcare
1. Îndepărtați folia de ambalare.
2. Îndepărtați benzile de întindere.
Bandă de întindere
1
Scândură
2
Bloc
3
Lemn fasonat
4
3. Deșurubați blocurile, lemnele fasonate
și scândurile. Componentele de deșu-
rubat sunt marcate cu gri pe figură.
4. Folosiți scândurile și lemnul fasonat
deșurubat și construiți o rampă în fața
paletei și fixați cu șuruburile plăcii întin-
zătoare.
