Betrieb
Maschine ankuppeln
Voraussetzungen:

Die Maschine ist gegen Verrollen gesichert (siehe Kap. 6.5 "Traktor und Maschine
gegen unbeabsichtigtes Starten und Verrollen sichern").

Der Traktor ist gegen unbeabsichtigtes Starten und Verrollen gesichert (siehe Kap. 6.5
"Traktor und Maschine gegen unbeabsichtigtes Starten und Verrollen sichern").

Zugdeichsel ist angekuppelt (siehe Kap. 7.4.1 "Zugdeichsel ankuppeln").

Gelenkwelle ist angekuppelt (siehe Kap. 7.4.2 "Gelenkwelle ankuppeln").
Arbeitsschritte:
1. Den Betätigungshebel am Steuergerät auf dem Traktor in Schwimmstellung
schwenken (Neutralstellung).
2. Die Hydraulikstecker der Hydraulikschlauchleitungen reinigen.
Hydraulikstecker sind gereinigt.
3. Die Hydraulikschlauchleitungen mit dem(n) Traktorsteuergerät(en) kuppeln:
3.1
3.2
Hydraulikstecker sind angeschlossen.
Druck kann hergestellt werden.
Stand: 14.09.2020

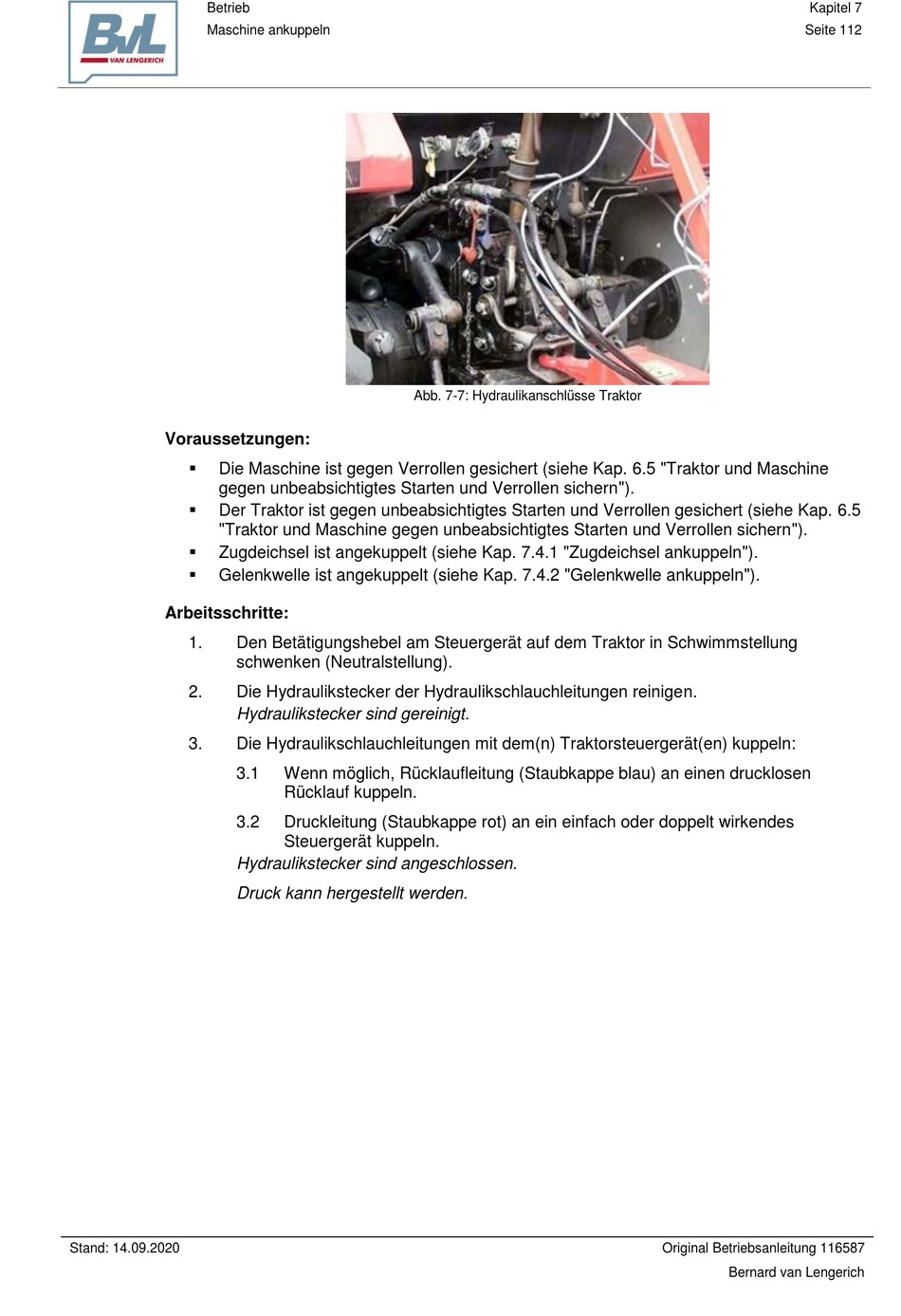

Abb. 7-7: Hydraulikanschlüsse Traktor
Wenn möglich, Rücklaufleitung (Staubkappe blau) an einen drucklosen
Rücklauf kuppeln.
Druckleitung (Staubkappe rot) an ein einfach oder doppelt wirkendes
Steuergerät kuppeln.
Kapitel 7
