Montage
DE

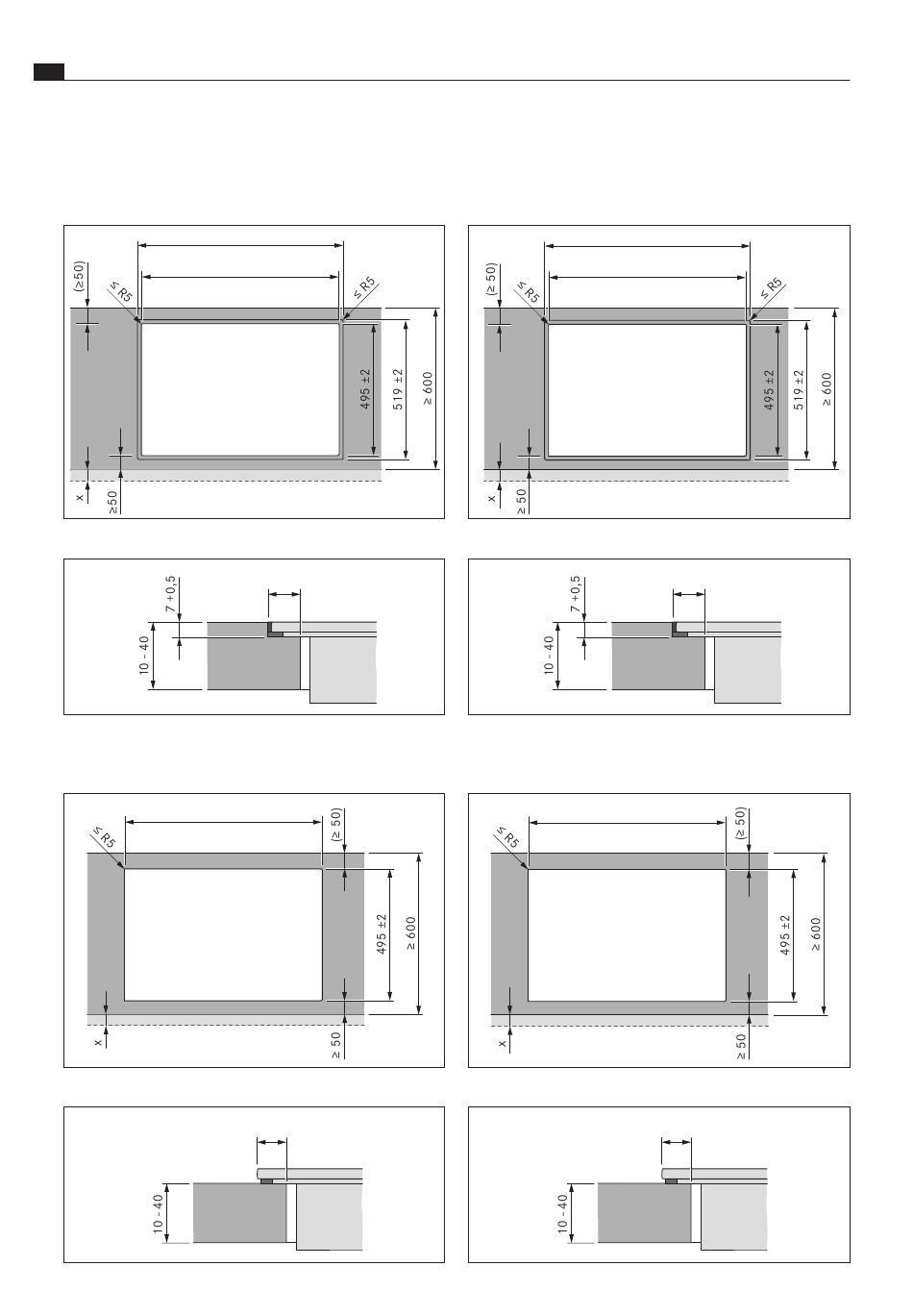

6.5.1 Ausschnittsmaße X Pure (PUXA, PUXU)
Flächenbündige Montage X Pure (PUXA, PUXU)
Abb. 6.8 Ausschnittsmaße für flächenbündige Montage
Abb. 6.9 Falzmaß für flächenbündige Montage
Aufsatzmontage X Pure (PUXA, PUXU)
810 ±2
Abb. 6.10 Ausschnittsmaße für Aufsatzmontage
Abb. 6.11 Auflagemaß für Aufsatzmontage
28
834 ±2
810 ±2
12
10
6.5.2 Ausschnittsmaße Pure (PURA, PURU)
Flächenbündige Montage Pure (PURA, PURU)
764 ±2
740 ±2
Abb. 6.12 Ausschnittsmaße für flächenbündige Montage
Abb. 6.13 Falzmaß für flächenbündige Montage
Aufsatzmontage Pure (PURA, PURU)
740 ±2
Abb. 6.14 Ausschnittsmaße für Aufsatzmontage
Abb. 6.15 Auflagemaß für Aufsatzmontage
12
10
