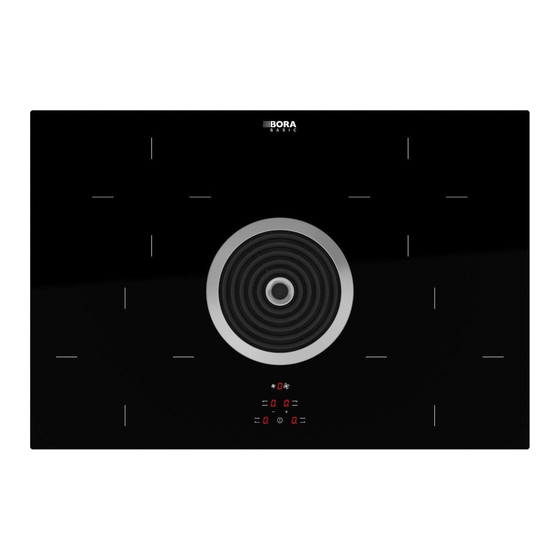

bora BIA Bedienungs- Und Montageanleitung
Induktions-glaskeramik-kochfeld mit kochfeldabzug
Vorschau ausblenden
Andere Handbücher für BIA:
- Bedienungs- und montageanleitung (40 Seiten) ,
- Bedienungs- und montageanleitung (40 Seiten) ,
- Bedienungs- und montageanleitung (44 Seiten)
Verwandte Anleitungen für bora BIA
Inhaltszusammenfassung für bora BIA

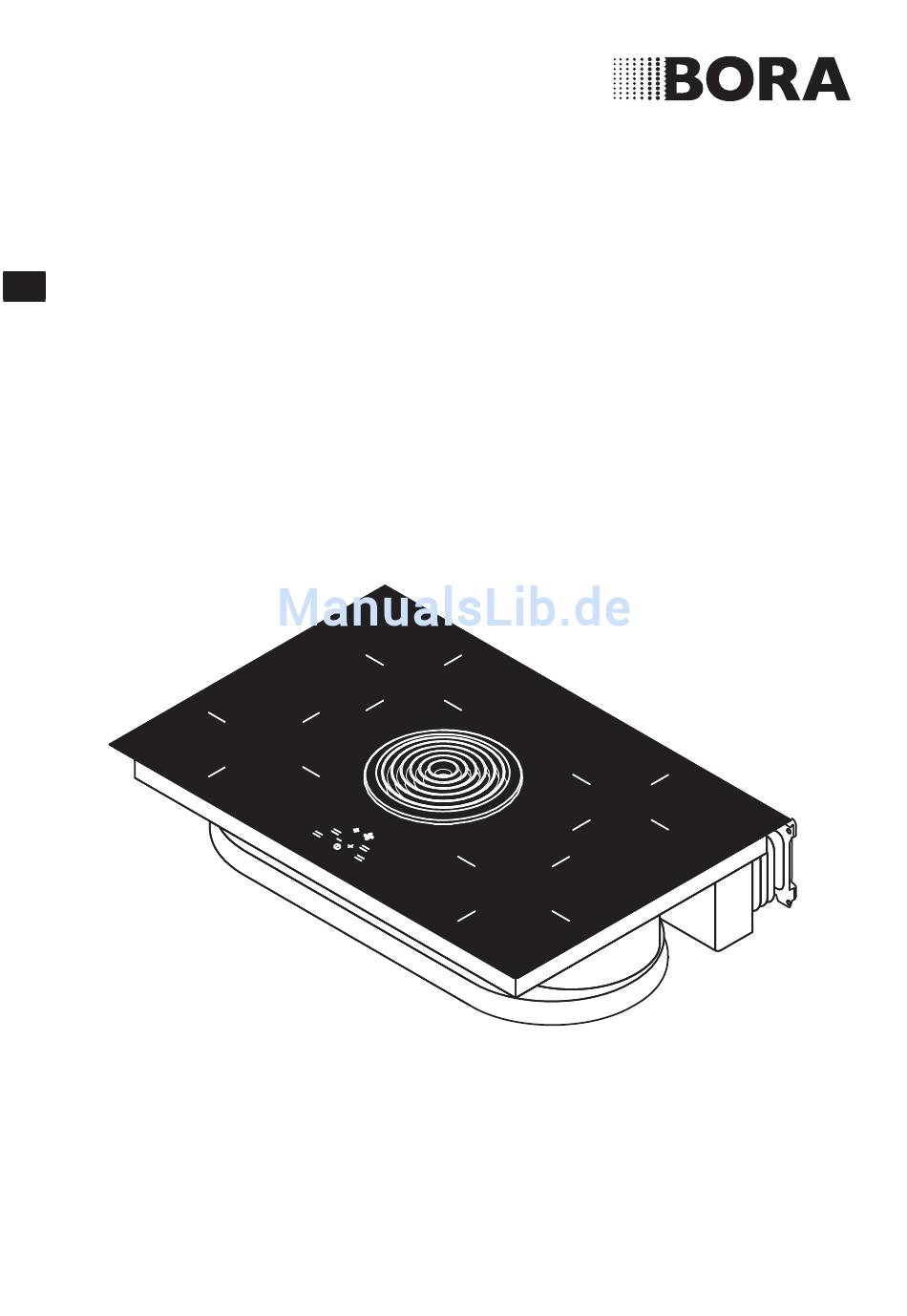

- Seite 1 Bedienungs- und Montageanleitung BIA, BIU Induktions-Glaskeramik-Kochfeld mit Kochfeldabzug BIASUMDE-002 M8800361 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Montagevorgaben..........18 6.3.1 Sicherheitsabstände .......... 18 Ausschnittsmaße für das Kochfeld ....18 Umluftvariante (BIU) montieren ......20 Abluftvariante (BIA) montieren ......22 6.6.1 Kochfeldabzug mit einer raumluft abhängigen Feuerstätte betreiben........23 Stromanschluss herstellen ........ 27 Übergabe an den Nutzer ........28 Bedienung Kochfeld ein-/ausschalten ........ -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Implantate negativ beeinflusst oder kennung. in ihrer Funktion gestört werden. Eine Halten Sie Haustiere vom Gerät fern. Beeinträchtigung des Herzschritt- machers ist unwahrscheinlich. Wenden Sie sich im Zweifelsfall an den Her- steller Ihres medizinischen Gerätes oder an Ihren Arzt. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Stellen Sie sicher, dass kein Wasser beim Reinigen ins Geräteinnere gelangen kann. Verwenden Sie nur ein mäßig feuchtes Tuch. Spritzen Sie das Gerät niemals mit Wasser ab. Eindringendes Wasser kann Schäden verursachen! Reinigen Sie das Kochfeld möglichst nach jedem Kochvorgang. www.bora.com... - Seite 8 VORSICHT! Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. Benutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. Benutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com...
- Seite 9 Küchenfett Feuer fangen. Schmutzablagerungen! Reinigen Sie den Kochfeldabzug Fett- und Schmutzablagerungen regelmäßig. können die Funktion des Kochfeld- Arbeiten Sie nie mit offener abzuges beeinträchtigen. Flamme, wenn der Kochfeldabzug in Betrieb ist. Benutzen Sie den Kochfeldabzug nie ohne Edelstahlfettfilter. www.bora.com...
-
Seite 10: Sicherheitshinweise Montage
Zuluft vorhanden ist. Kontaktöffnungsweite von mindes- Verwenden Sie nur zugelassene tens 3 mm allpolig ermöglicht (LS- und geprüfte Schaltgeräte (z.B. Schalter, Sicherungen, Sicherungs- Fensterkontaktschalter, Unter- automaten, Schütze). druckwächter) und lassen Sie die- se durch autorisiertes Fachperso- nal (zugelassener Schornsteinfeger) freigeben. www.bora.com... -
Seite 11: Sicherheitshinweise Demontage Und Entsorgung
Erstickungsgefahr! INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, Verpackungsteile (z. B. Folien, Styro- BORA APAC Pty Ltd und die BORA por) können für Kinder lebensgefähr- Lüftungstechnik GmbH haften nicht lich sein. für Schäden, die aus Nichtbeachtung... -
Seite 12: Technische Daten
188,4 (Wh/kg) Abzugssystem (BIA) Fördervolumen maximal 647 m Statischer Druck maximal 339 Pa Leistungsregelung 1 – 2, Powerstufe Anschluss Abluft (BIA) 222 x 40 x 89 mm Umluftsystem (BIU) Fördervolumen maximal 624 m Statischer Druck maximal 341 Pa Leistungsregelung 1 – 2, Powerstufe... -
Seite 13: Energieverbrauchskennzeichnung
172,1 61591 Tab. 4.1 Angaben Energieverbrauchskennzeichnung (Die Umluft-Angaben erfolgen optional und ohne Kennzeichnungspflicht) * Diese Position ist für dieses Produkt nicht zutreffend. ** Der Schalldruckpegel wurden in1m Abstand (abstandsabhängige Pegelabnahme) auf Grundlage des Schallleistungs- pegel nach EN 60704-2-13 ermittelt. www.bora.com... -
Seite 14: Gerätebeschreibung
Aktivkohlefilter verwendet werden. Aus hygienischen und Aktivkohlefilter gesundheitlichen Gründen muss der Aktivkohlefilter in Luftführungsgehäuse mit Gehäuseboden den empfohlenen Intervallen getauscht werden (s. Kap. Reinigung und Pflege). INFO Bei Umluftbetrieb ist für eine ausreichende Be- und Entlüftung zu sorgen, um die Luftfeuchtig- keit abzuführen. www.bora.com... -
Seite 15: Bedienfeld Und Bedienprinzip
Leistungsstufe Powerstufe Restwärmeanzeige: Kochzone ist ausgeschaltet aber noch heiß (Temperatur > 60° C) Abb. 5.3 Kochfeldabzug Abluft (BIA) Kindersicherung aktiviert Abluftbogen mit Kanalanschluss für BORA Ecotube Kochzonen-Kontroll- Abschaltautomatik (Timer) Abluftverlängerung horizontal leuchte aktiviert Luftführungsgehäuse mit Gehäuseboden blinkt Timer an (... -
Seite 16: Leistungsstufen
Nach 5 Minuten wird die Kochzone automatisch auf die zerkratzt wird. Leistungsstufe geschaltet. Setzen Sie das Kochgeschirr (ohne Untersetzer oder Ähnliches) direkt auf die Glaskeramik auf. INFO Erhitzen Sie niemals Öl, Fett und Ähnliches in der Powerstufe. Durch die hohe Leistung kann der Topfboden überhitzt werden. www.bora.com... -
Seite 17: Geräusche
Kochfeld eingeschaltet ist und Verbrennungs- und Brandgefahr! alle Kochzonen ausgeschaltet sind (s. Kap. Bedienung). Nach dem Ausschalten ist die Kochzone noch heiß. In der Kochzonenanzeige wird angezeigt (Restwärmeanzeige). Nach ausreichender Abkühldauer (Temperatur < 60 °C) erlischt die Kochzonenanzeige. www.bora.com... -
Seite 18: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und Erstellen Sie den Arbeitsplattenausschnitt unter Beschädigungen. Berücksichtigung der angegebenen Ausschnittsmaße. Informieren Sie sofort den BORA Kundendienst, wenn Stellen Sie eine fachgerechte Versiegelung der Schnitt- Teile der Lieferung fehlen oder beschädigt sind. flächen bei Arbeitsplatten sicher. -
Seite 19: Aufsatzmontage
Dichtungsband [2] lückenlos vor dem Einbau auf die Unterseite des Kochfeldes. Kleben Sie bei flächenbündiger Montage das Dich- tungsband [2] auf die horizontale Schnittkante im Arbeitsplattenausschnitt auch wenn Sie das Kochfeld mit einer Silikondichtmasse [1] oder ähnlichem verfugen. Richten Sie das Kochfeld exakt aus. www.bora.com... -
Seite 20: Umluftvariante (Biu) Montieren
510 - 570 Abb. 6.9 Gerätemaße Umluft Abb. 6.11 Einbaumaße bei Umluft, Arbeitsplattentiefe 600 mm Der Unterschrank muss eine durchgehende Rückwand haben, damit die rückströmende Umluft nicht in den vorderen Korpusraum geleitet wird. Ein Ausschnitt in der Rückwand muss vorgesehen werden. www.bora.com... - Seite 21 Setzen Sie das Kochfeld schräg in den Arbeitsplatten- Flexkanal anschrauben ausschnitt [5]. Abb. 6.15 Gehäusedeckel öffnen Gehäusedeckel des Aktivkohlefilters Öffnen Sie von unten den Gehäusedeckel des Aktiv- kohlefilters [1]. Abb. 6.13 Flexkanal mit 6 EURO-Schrauben 6,3 x 10 mm www.bora.com...
-
Seite 22: Abluftvariante (Bia) Montieren
Verfugen Sie den umlaufenden Spalt mit einer schwar- Abb. 6.17 Aktivkohlefilter einsetzen zen hitzebeständigen Silikondichtmasse. Gehäusedeckel des Aktivkohlefilters Aktivkohlefilter Abluftvariante (BIA) montieren Entfernen Sie die Verpackung der Aktivkohlefilter. Setzen Sie von unten die beiden Aktivkohlefilter [2] ein. INFO Bei der Ausführung der Abluftleitung müssen Achten Sie auf die Durchströmrichtung der Filter. -
Seite 23: Kochfeldabzug Mit Einer Raumluft Abhängigen Feuerstätte Betreiben
Abgase von Geräten, die mit Gas oder ande- ren Brennstoffen betrieben werden, benutzt wird. die Montage durch einen autorisierten Fachhand- >800 werker (z. B. Schornsteinfeger) geprüft und freige- geben wird. Abb. 6.22 Möbelmaße bei Abluft Arbeitsplattentiefe ab 600mm Arbeitsplattentiefe ab 700mm www.bora.com... - Seite 24 Montage Planungshinweise für die Installation der Abluftkanäle > 600 finden Sie in der BORA Lüftungsfibel. Möbelrückwand vorbereiten Prüfen Sie vor dem Einbau am Unterschrank die erforderlichen Einbaumaße für das Gerät und für das geplante Kanalsystem. Passen Sie gegebenenfalls die Position der Rückwand entsprechend der erforderlichen Einbaumaße an.
- Seite 25 Ziehen Sie den Abluftbogen [1] vom Luftführungsge- häuse [2] nach oben ab. Abb. 6.27 Luftführungsgehäuse verschieben Abluftbogen Luftführungsgehäuse Aufnahmeöffnung Verschieben Sie seitlich das Luftführungsgehäuse [2] zusammen mit dem Abluftbogen [1] bis zum linken Rand der Aufnahmeöffnung [3]. Abb. 6.30 Abluftkanalverlängerung einsetzen Abluftbogen Abluftkanalverlängerung Luftführungsgehäuse www.bora.com...
- Seite 26 Nutzen Sie die Ansaugöffnung [2] als Haltegriff beim Öffnungen Einsetzen. Verschieben Sie nun die Luftführungsbaugruppe [1] Fassen Sie in die Ansaugöffnung [2]. nach rechts, bis sie vollständig im Schlitz der Öff- Setzen Sie das Kochfeld mittig in den vorgesehenen nung [2] einrastet. Arbeitsplattenausschnitt [5]. www.bora.com...
-
Seite 27: Stromanschluss Herstellen
220 - 240 V~ Abb. 6.37 Anschlussschema 2-Phasenanschluss Stromanschluss herstellen Beachten Sie alle Sicherheits- und Warnhinweise (s. Kap. Sicherheit). Halten Sie alle staatlichen und regionalen Gesetze, 220 - 240 V~ Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen ein. Abb. 6.38 Anschlussschema 1-Phasenanschluss www.bora.com... -
Seite 28: Gerätepowermanagement (Gesamtleistungsreduzierung)
Kindersicherung darf nicht aktiv sein. Programmieren Sie innerhalb von 2 Minuten das Kochfeld, nach dem das Kochfeld mit Strom versorgt wird. Betätigen Sie zur Programmierung alle 4 Kochzonen- wahltasten gleichzeitig für 3 Sekunden. In der Anzeige erscheint 7,4 (Werkseinstellung). www.bora.com... -
Seite 29: Bedienung
INFO Wenn Sie zuerst auf drücken, wird 1 Minute einer leistungsverstärkenden Powerstufe aus- als Startzeit voreingestellt. gestattet. Wenn Sie zuerst auf drücken, werden 30 Minuten als Startzeit voreingestellt. Drücken Sie die Kochzonentaste (z. B. ) der ge- wünschten Kochzone. www.bora.com... -
Seite 30: Abschaltautomatik Einstellen
Drücken Sie so oft gleichzeitig auf , bis die Kontrollleuchte für die gewünschte Kochzone blinkt. Im Uhrzeigersinn beginnend mit der Kurzzeit (Eieruhr) werden die Kochzonen-Kontrollleuchten angesteuert, für die ein Timer aktiviert wurde. Drücken Sie auf oder , um die eingestellte Zeit zu ändern. www.bora.com... -
Seite 31: Kochfeldabzug Bedienen
Die Lüfterstufenanzeige zeigt Es wird folgende Lüfterstufenabfolge durchlaufen: Drücken Sie mindestens 3 Sekunden lang gleichzeitig , bis in der Lüfterstufenanzeige eine blinkt. Nach wenigen Sekunden wird die dauerhaft angezeigt. Die Filterserviceanzeige ist zurückgesetzt. Abb. 7.2 Lüfterstufenabfolge www.bora.com... -
Seite 32: Energie Sparen
Die Kochzone und der Topf können durch Überhitzung beschädigt werden. Verschließen Sie das Kochgeschirr nach Möglichkeit immer mit einem passenden Deckel. Wählen Sie die Größe des Kochgeschirrs passend zur Speisemenge. Ein großer, kaum gefüllter Topf benötigt viel Energie. www.bora.com... -
Seite 33: Reinigung Und Pflege
Farbige Veränderungen und Glanzstellen sind keine Be- Verwenden Sie keine aggressiven, säure- oder laugen- schädigungen des Kochfeldes. Die Funktion des Kochfel- haltigen Reinigungsmittel. des und die Stabilität der Glaskeramik wird dadurch nicht beeinträchtigt. Farbige Veränderungen des Kochfeldes entstehen durch nicht entfernte und eingebrannte Rückstände. www.bora.com... -
Seite 34: Kochfeldabzug Reinigen
Stellen Sie sicher, dass Kochfeld und Kochfeldabzug Abb. 8.2 Edelstahl-Fettfilter ausbauen ausgeschaltet sind (s. Kap. Bedienung). Warten Sie, bis die Lüfterstufenanzeige anzeigt. Edelstahl-Fettfilter Haltegriff Ansaugöffnung Fassen Sie den Edelstahl-Fettfilter am Haltegriff [2]. Ziehen Sie den Edelstahl-Fettfilter [1] nach oben aus der Ansaugöffnung [3]. www.bora.com... -
Seite 35: Luftführungsgehäuse Schließen
Öffnen Sie an der Hinterseite beide Verriegelungen [4]. Aktivkohlefilter BAKF erhalten Sie bei Ihrem Öffnen Sie die beiden vorderen Verriegelungen [1]. Fachhändler oder kontaktieren Sie BORA über Nehmen Sie den Gehäuseboden [3] ab. die Hompage www.bora.com. Reinigen Sie das Luftführungsgehäuse [2] und den Gehäuseboden [3] mit einem milden Reinigungsmittel. - Seite 36 Filterhalterung Klappen Sie den Aktivkohlefiltergehäusedeckel [2] Halten Sie mit einer Hand den Aktivkohlefilter [1]. nach oben. Drücken Sie die Filterhalterung [2] nach hinten. Drücken Sie am Aktivkohlefiltergehäusedeckel, bis die Ziehen Sie den Aktivkohlefilter nach unten heraus. Verriegelungen [1] einrasten. www.bora.com...
-
Seite 37: Störungsbehebung
Angesaugten Gegenstand entfernen. Gegenstand (z.B. Putztuch). Der Lüfter ist defekt oder BORA Service Team kontaktieren. eine Kanalverbindung hat sich gelöst. Tab. 9.1 Störungen beheben Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile). www.bora.com... -
Seite 38: Außerbetriebnahme, Demontage Und Entsorgung
Rückgabe und Verwertung elektrischer und Entnehmen Sie das Gerät nach oben aus der Arbeits- elektronischer Bauteile und anderer Materialien. platte. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 39: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. - Seite 40 F +49 (0) 8035 / 907-249 F +61 2 8076 3514 info@bora.com info@boraapac.com.au www.bora.com www.boraapac.com.au Österreich: BORA Vertriebs GmbH & Co KG Prof.-Dr.-Anton-Kathrein-Straße 3 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
