Ersetzen der Spannungserfassungs-Leiterplatten-Baugruppe
Die Anzahl der Erfassungsplatinen hängt von der Konfiguration des
Antriebsgleichrichters ab.
1. Stellen Sie sicher, dass die Anlage spannungsfrei geschaltet ist.
ACHTUNG: Um Stromschläge zu vermeiden, unterbrechen Sie vor Arbeiten an der
Erfassungsplatine die Hauptstromversorgung. Prüfen Sie alle Stromkreise mit einem
Phasenprüfer oder einem geeigneten Hochspannungsvoltmeter auf Spannungsfreiheit.
Wird dies unterlassen, kann es zu tödlichen Verletzungen kommen.
2. Markieren Sie die Position der Flachkabel und Drähte.
3. Entfernen Sie die Schrauben und heben Sie die ringförmigen Anschlüsse
von den Klemmen ab, um die Drähte zu entfernen.
4. Lösen Sie den Verriegelungsmechanismus auf beiden Seiten des
Flachkabelanschlusses und ziehen Sie das Flachkabel gerade aus der
Buchse, um ein Verbiegen der Stifte zu vermeiden.
5. Entfernen Sie die vier Muttern und Unterlegscheiben, mit denen die
Baugruppe an den Stiften befestigt ist, die mit dem Rahmen verschweißt
sind.
6. Entfernen Sie die alte Spannungserfassungsplatine und setzen Sie die neue
Spannungserfassungsplatine auf die Stifte. Sichern Sie dabei die Baugruppe
mit den vorgesehenen Montageelementen. Ziehen Sie die Verbindungen
nicht zu fest an, da sonst die Stifte brechen können.
7. Bringen Sie die ringförmigen Anschlüsse wieder an den Klemmen an.
Schließen Sie die Flachkabel an und vergewissern Sie sich, dass sich die
Kabel an der richtigen Position befinden und dass sie richtig befestigt sind
(Verriegelungsmechanismus in Position).
8. Für die Sicherheit von Personal und Maschinen muss sichergestellt sein,
dass beide Erdverbindungen wieder an der Erfassungsplatine
angeschlossen wurden.

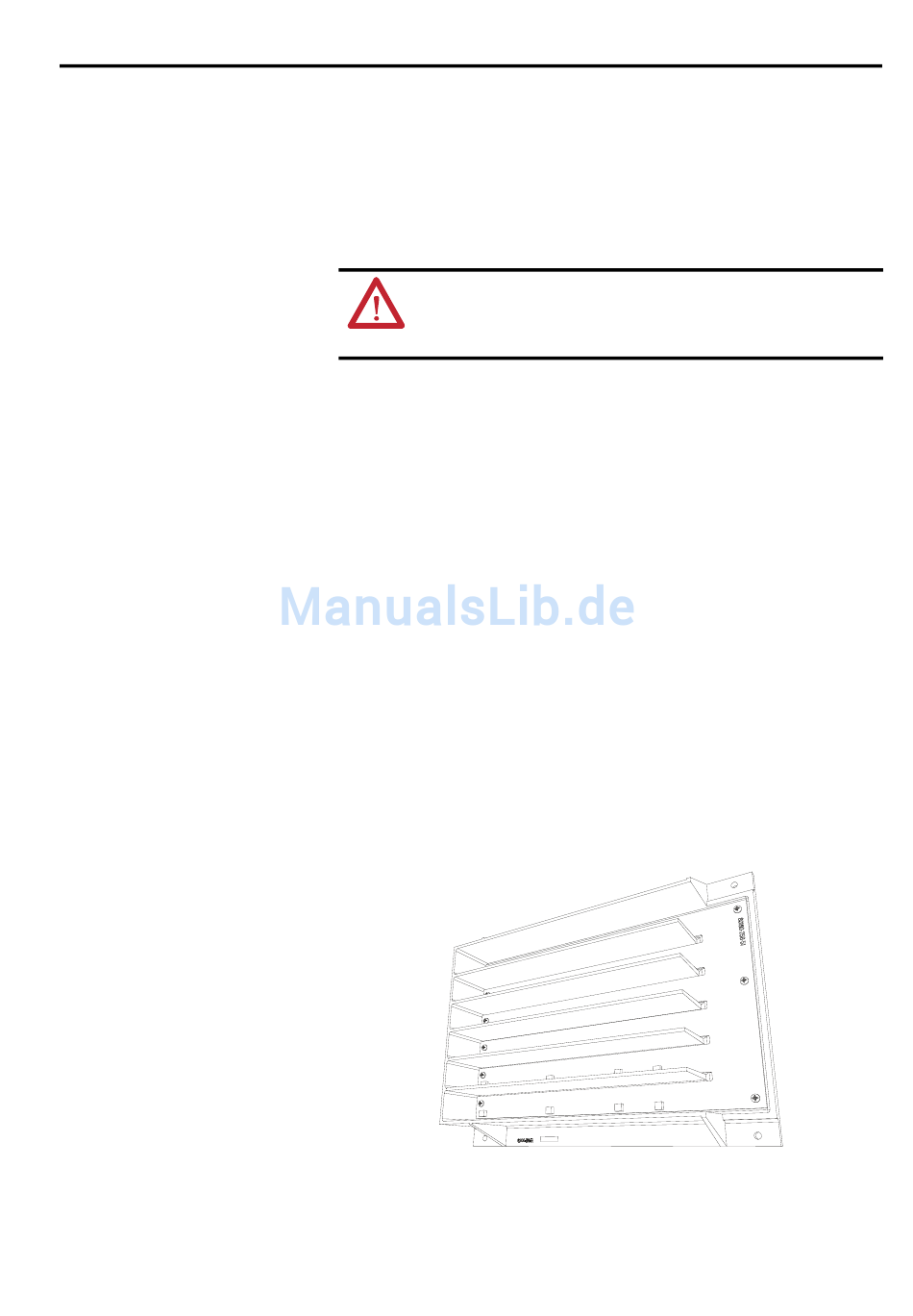

Abbildung 15 – Erfassungsplatine mit angebrachten Montageelementen
