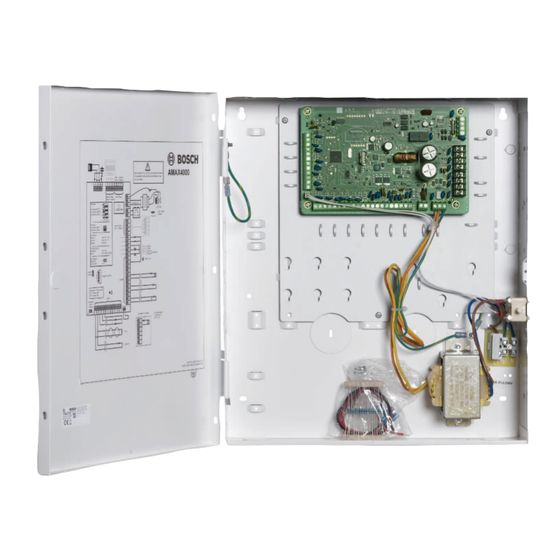

Bosch AMAX 3000 BE Installationshandbuch

Bosch AMAX 3000 BE Installationshandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
AMAX panel
AMAX panel 2100 | AMAX panel 3000 | AMAX panel 3000 BE | AMAX
panel 4000
de
Installationshandbuch

Werbung

loading

Verwandte Anleitungen für Bosch AMAX 3000 BE

Inhaltszusammenfassung für Bosch AMAX 3000 BE

  • Seite 1 AMAX panel AMAX panel 2100 | AMAX panel 3000 | AMAX panel 3000 BE | AMAX panel 4000 Installationshandbuch...
  • Seite 3 Systemstatus-Anzeige Zertifizierung 5.5.1 EN 50131-3 Klasse 2, Umweltklasse 2 – AMAX 2100/3000/3000 BE/4000 5.5.2 INCERT – AMAX 4000 5.5.3 SFF – AMAX 2100/3000/3000 BE/4000 Einstellungen Kommunikation und Meldung 6.1.1 Empfänger Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 4 Parametrierung über ein Bedienteil 7.2.1 Parametrierung über ein Text-Bedienteil 7.2.2 Parametrierung über das LED/LCD-Bedienteil Kommunikation mit der PC-Software 7.3.1 Voraussetzungen für die Verbindung mit A-Link Plus 7.3.2 Direktverbindung 7.3.3 Modemverbindung 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 5 Parametrierung der werksseitigen Standardeinstellungen des Systems Parametrierung von Ausgang und akustischem Signalgeber 8.7.1 Ausgangsparametrierung 8.7.2 Parametrierung des akustischen Signalgebers Funkgerät-Parametrierung Fehlerbeseitigung Allgemeine Probleme Störungsuntersuchung Wartung 10.1 Firmware-Upgrade mit dem ICP-EZRU2 Upgradestick Technische Daten Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 6 Handbuch beschrieben verändert wird, können empfindliche Komponenten beschädigt werden. – Gehen Sie stets sorgsam mit dem System um. – Öffnen und modifizieren Sie das System nur wie in diesem Handbuch beschrieben. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 7 Es ist empfehlenswert, das System mindestens einmal pro Woche zu prüfen. – Achten Sie auch darauf, das System viermal im Jahr warten zu lassen. – Die Wartung dieses Systems muss durch geeignetes Fach- bzw. Wartungspersonal erfolgen. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 8 Parametriermodus oder Code- Funktionsmodus. EXTERN-Anzeige blinkt gleichzeitig. Wenn die Umgehen-Funktion ausgeführt wird, blinkt nur die INTERN- Anzeige. Oder: Ein oder mehrere Bereiche, jedoch nicht alle befinden sich im INTERN- Modus (Hauptbedienteil) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 9 Diese Meldegruppe wird (1-8) umgangen oder im aktuellen Bereich (Bereichs-Bedienteil) isoliert./Es gibt eine umgangene oder isolierte Meldegruppe in diesen Bereich (Hauptbedienteil). Nur bei LCD Symbole des Status Definition Bedienteils Bereich unscharfgeschaltet. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 10 Ton für Störung oder Sabotage am Bedienteil (Störung oder Sabotage muss quittiert werden) – Alarmsignalton am Bedienteil 0,5 Sekunden langer Signalton, Eintrittsverzögerungszeit (bis der Alarm ausgelöst 0,5 Sekunden Unterbrechung wird oder der Bereich unscharfgeschaltet ist) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 11 LCD / LED Keypad Text Keypad DX2010 Option bus B450-M DX3010 B426-M (B442/B443) GPRS PSTN Public IP network Ethernet A-Link Plus Telephone Signaling Abbildung 3.2: AMAX 3000 BE / 4000 Übersicht Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 12 1= (1) 230 V ~50 Hz 85 mA Sicherung 500 mA IUI-AMAX3+4 Bedienteil 1 Sabotagekontakt 2 Melderkontakt 3 EOL 2,2 k 4 NO + NC Abbildung 3.3: Schaltplan AMAX 2100 / 3000 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 13 Aus: Störungszustand Watchdog- Ausgang 0 V < 100 mA PO-5 1 Sabotagekontakt 2 Melderkontakt 3 EOL 2,2 k 4 NO + NC Feuer Einbruch Abbildung 3.4: Schaltplan AMAX 3000 BE / 4000 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 14 Die AMAX 2100 / 3000 ist mit einem 12-VDC-Netzteil mit maximal 500 mA für den Optionsbus 1 ausgestattet. Die AMAX 3000 BE / 4000 liefert ein Maximum von 900 mA für die Optionsbusse 1 und 2. Wenn der Gesamtstrom des Busses den Grenzwert übersteigt, ist eine externe Spannungsversorgung erforderlich.
  • Seite 15 Adresseinstellung für Bedienteile IUI-AMAX4-TEXT, IUI-AMAX3-LED16 und IUI-AMAX3-LED8 Bei den Bedienteilen IUI-AMAX4-TEXT, IUI-AMAX3-LED16 und IUI-AMAX3-LED8 werden die Adressen mit einem 6-poligen DIP-Schalter parametriert. Jedes Bedienteil verfügt über eine eindeutige Adresse. DIP-Schalter Bedienteil-Adresse 1 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 16 Die folgende Abbildung zeigt, wie ein Bedienteil mit dem Optionsbus der AMAX Zentrale verdrahtet wird. Beim letzten Bedienteil darf die Kabellänge 200 m nicht überschreiten. AMAX 2100 / 3000 Keypad AMAX 3000 BE / 4000 Abbildung 4.2: Anschluss eines Bedienteils an die AMAX Zentrale 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V.
  • Seite 17 33 - 40 106* 41 - 48 107* 49 - 56 108* 57 - 64 Tab. 4.4: DX2010 Adresseinstellungen DIP-Schalter Datenbusadresse 102*** 103** 104** 105* 106* 107* 108* Tab. 4.5: DIP-Schaltereinstellungen für DX2010 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 18 | Optionale Module und Peripheriegeräte AMAX panel * AMAX 3000 BE / 4000 ** AMAX 3000 / 3000 BE / 4000 *** AMAX 3000 D I P Abbildung 4.3: DIP-Schaltereinstellungen für DX2010 Hinweis! Bei einer Änderung der Datenbusadresse müssen Modul und Zentrale neu gestartet werden, damit die neue Adresse aktiviert wird.
  • Seite 19 In der folgenden Tabelle und Abbildung sehen Sie, wie ein DX3010 mit dem Optionsbus der AMAX Zentrale verdrahtet wird. Stromversorgung 0,8 mm Drahtdurchmesser 1,2 mm Drahtdurchmesser AMAX Zentrale 12,2 m 24,4 m Externe Spannungsversorgung 305 m 610 m Tab. 4.9: Kabellänge für DX3010 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 20 | Optionale Module und Peripheriegeräte AMAX panel AMAX 2100 / 3000 DX3010 DX3010 AMAX 3000 BE / 4000 Abbildung 4.6: Verdrahtung der DX3010 mit der AMAX Zentrale 4.4.4 Statusanzeige Keine. B426-M 4.5.1 Allgemein Die AMAX Zentrale unterstützt die folgenden Übertragungsmodule: –...
  • Seite 21 Schnittstelle unterstützt das Conettix IP-Protokoll mit vollständiger Authentifizierung, 256-Bit- AES-Verschlüsselung und Schutz vor Denial-of-Service-Angriffen. Die Schnittstelle unterstützt zudem kompatibel Bosch Zentralen mit SIA DC-09, CSV-IP. Die Schnittstelle stellt eine zuverlässige Methode dar, um in bestehenden oder neuen gewerblichen Sicherheits- und Brandmeldeanlagen Kommunikation über Mobilfunknetze zu ermöglichen.
  • Seite 22 In der folgenden Grafik ist dargestellt, wie ein B450-M-Modul mit dem Optionsbus der AMAX Zentrale verkabelt wird. AMAX 2100 / 3000 B450-M AMAX 3000 BE / 4000 Abbildung 4.8: Verkabelung des B450-M-Moduls mit einer AMAX Zentrale 4.6.4 Statusanzeige Das B450-M-Modul mit dem B442-Modul oder dem B443-Modul besitzt mehrere LED-Anzeigen.
  • Seite 23 Dreimal schnelles Blinken Kommunikationsfehler und/oder ein Fehler beim Selbsttest Ursachen: – Ein Fehler bei der Kommunikation zwischen der AMAX Zentrale und dem Empfänger oder – eine ungültige Adressschaltereinstellung Stromausfall oder Verkabelung fehlerhaft Tab. 4.12: Statusanzeige für RFRC-OPT RADION Empfängersystem Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 24 Das Gehäuse der AMAX Zentrale bietet Platz für Koppler. Hierfür sind verschiedene Stellen vorgesehen. Die Abbildungen 6.1 und 6.2 zeigen die Standardmontage des Gehäuses sowie die Installation des Gehäuses mit Montageplatte. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 25 Bei unsachgemäßer Bedienung oder falschem Anschließen der Batterie besteht Verletzungsgefahr durch Stromschlag, Feuer oder Explosion. – Gehen Sie immer sorgfältig mit der Batterie um, und nehmen Sie den Batterieaustausch vorsichtig vor. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 26 BATT AMAX 3000 BE / 4000 BATT Battery Abbildung 5.3: Anschluss der Batterie an einer AMAX 2100 / 3000 und einer AMAX 3000 BE / 4000 Einschalten des Systems Schalten Sie die AMAX Zentrale ein. Das Menü zur Spracheinstellung wird angezeigt. Stellen Sie Datum und Uhrzeit ein. Andernfalls meldet das System einen Fehler.
  • Seite 27 Installieren Sie die Sabotageeinfassung auf der Leiterplatte des Eingangsmoduls DX2010, wenn das Eingangsmodul DX2010 auf dem externen Gehäuse (AE20) montiert wird. – Parametrieren Sie das System mit den im Parametrierdatenblatt angegebenen EN- Einstellungen. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 28 EN 50131-6 EN 50136-2-1 EN 50136-2-3 5.5.2 INCERT – AMAX 4000 INCERT-Zertifizierungsnummer (nur bei AMAX 3000 BE): B-509-0063 Voraussetzungen für eine INCERT-konforme Installation Für eine INCERT-konforme Installation ist es erforderlich, die Gehäusesabotagesequenz auf den Wert 0001 festzulegen. 5.5.3 SFF – AMAX 2100/3000/3000 BE/4000 Zertifizierungsinstitut: VdS Schadenverhütung GmbH...
  • Seite 29 AMAX panel Installation | de Zertifizierungsinstitut: SSF Stöldskyddsföreningen Tegeluddsvägen 100 115 87 Stockholm Website: www.stoldskyddsfpreningen.se Die Zentrale erfüllt die Anforderungen der folgenden Normen: SSF 1014 Edition 4, Alarmklasse 1 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 30 Optionen für die Internetkommunikation parametrieren. Beispiel Sie können das Wählgerät 1 so einstellen, dass es im Bosch Netzwerkformat (Conettix) an Empfänger 1 meldet. Wählgerät 2, Wählgerät 3 und Wählgerät 4 können Sie so einstellen, dass sie nur dann im Kontakt-ID-Format an eine zentrale Leitstelle melden, wenn Wählgerät 1 nicht erfolgreich ist.
  • Seite 31 Protokoll zu übertragen. Wenn der Kontakt erfolgreich ist, werden die relevanten Informationen übertragen, und das Übertragungsgerät kehrt in den Standby-Modus zurück. Erfragen Sie bei Ihrer Leitstelle die korrekte Zielrufnummer/IP-Adresse, bevor Sie diese Adressen parametrieren. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 32 LPREF (Amtsholung für das Konto) Im Fall von Protokollen sind bei der AMAX Zentrale fünf Arten von Kommunikationsprotokollen verfügbar: – Kontakt-ID (Standard) – SIA DC03 – Conettix IP – SIA DC09 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 33 IP-Adresse und Port √ √ √ Teilnehmer-ID* √ √ √ ID-Nummer 1* √ √ ID-Nummer 2* √ LPREF √ √ RRCVR √ √ TCP/UDP-Übertragung** √ √ Verschlüsselungsoption √ √ Zeitzone √ √ Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 34 √ EINBRUCHALARM 24 STUNDEN 1133 √ √ √ √ WIEDERHERSTELLUNG EINBRUCHALARM 3133 √ 24 STUNDEN SENSORSTÖRUNG 1380 √ WIEDERHERSTELLUNG SENSORSTÖRUNG 3380 √ SENSORUMGEHUNG 1570 √ √ WIEDERHERSTELLUNG 3570 √ SENSORUMGEHUNG 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 35 √ WIEDERHERSTELLUNG STÖRUNG 3333 √ EXTERNES MODUL SABOTAGE EXTERNES MODUL 1341 √ √ WIEDERHERSTELLUNG SABOTAGE 3341 √ EXTERNES MODUL DATUM UND UHRZEIT EINGESTELLT 1625 √ √ BENUTZERCODE GEÄNDERT √ √ Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 36 1150 √ √ √ WIEDERHERSTELLUNG EXTERNE 3150 √ STÖRUNG MELDEGRUPPE SCHARFSCHALTEVERZÖGERUNG 1134 √ √ WIEDERHERSTELLUNG 3134 √ SCHARFSCHALTEVERZÖGERUNG EINBRUCHALARM BESTÄTIGT 1139 √ √ √ √ EINBRUCHALARM UNBESTÄTIGT 1130 √ √ 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 37 FUNKEMPFÄNGER STÖRUNG FUNKEMPFÄNGER 1344 √ WIEDERHERSTELLUNG STÖRUNG 3344 √ FUNKEMPFÄNGER KONFIGURATIONSKONFLIKT √ FUNKEMPFÄNGER WIEDERHERSTELLUNG √ KONFIGURATIONSKONFLIKT FUNKEMPFÄNGER FUNKPUNKTMELDER FEHLT 1381 √ WIEDERHERSTELLUNG 3381 √ FUNKPUNKTMELDER FEHLT BATTERIESTÖRUNG FUNKPUNKTMELDER 1384 √ Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 38 √ √ WIEDERHERSTELLUNG ALARM 3150 √ FUNKPUNKTMELDER FEHLT Netzwerk-Parametrierungsoptionen für Empfänger Wenn die AMAX Zentrale ein Protokoll über ein Netzwerk überträgt, müssen neben IP-Adresse und Port folgende Optionen parametriert werden: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 39 Protokolle versendet. – Wenn der Übertragungsweg für das Ereignisprotokoll auf einen einzigen Weg eingestellt ist (Empfänger 1, 2, 3 oder 4), sendet die AMAX Zentrale ein Protokoll an den entsprechenden Weg. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 40 Wird eine Nicht-24-Stunden-Meldegruppe beim Unscharfschalten des Systems nicht wiederhergestellt, sendet das System automatisch ein Protokoll für die Wiederherstellung der Meldegruppe. Eine 24-Stunden-Meldegruppe sendet das Wiederherstellungsprotokoll erst, wenn die Meldegruppe wiederhergestellt wird. Meldegruppen-Störungsprotokoll 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 41 Unscharfschalt-Protokoll gesendet. Für das Bedrohungsprotokoll werden keine Wiederherstellungsprotokolle gesendet. Scharfschalten per Schlüsselschalter Beim Scharfschalten von Bereichen über den Schlüsselschaltertaster oder Sperrschalter wird ein Scharfschalt-Protokoll für das System gesendet. Schnelle Scharfschaltung Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 42 – Störungsprotokoll für Hilfsstromversorgung – Wiederherstellungsprotokoll für Hilfsstromversorgung – Batteriestörungsprotokoll Wenn die Batteriespannung unter 11,0 V fällt oder ein dynamischer Batterietest eine schwache Batterie feststellt, sendet die AMAX Zentrale ein Batteriestörungsprotokoll. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 43 Informationen zum Erstellen eines medizinischen Alarmprotokolls finden Sie unter 2- Tasten-Alarm bei medizinischem Notfall, Seite 44 . Automatisches Prüfprotokoll Das System unterstützt das automatische Versenden eines Prüfprotokolls. Das Sendungsintervall von automatischen Prüfprotokollen kann konfiguriert werden. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 44 Alarm ausgelöst. Folgende Einstellungen sind möglich: – Deaktiviert – Protokoll wird gesendet – Akustischer Signalgeber wird ausgelöst – Protokoll wird gesendet und akustischer Signalgeber wird ausgelöst 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 45 Weitere Informationen zu den Modulen B426-M und B450-M finden Sie in den entsprechenden Handbüchern. IPv6-Modus Diese Option aktiviert/deaktiviert den IPv6-Modus. Wenn diese Option deaktiviert ist, wird der IPv4-Modus verwendet. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 46 ASCII-Zeichen. Das Passwort muss 4 bis 10 Zeichen lang sein. Firmware-Upgrade Diese Option aktiviert/deaktiviert die Möglichkeit, die Modul-Firmware über eine externe Weboberfläche zu verändern. Wenn diese Option deaktiviert ist, muss die Modul-Firmware über die Zentrale geändert werden. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 47 Hexadezimaldarstellung vor, in der die acht Gruppen der Adresse durch Doppelpunkte getrennt als Hexadezimalzahlen geschrieben werden. Mögliche Werte sind 0000:0000:0000:0000:0000:0000:0000:0000 bis FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF. Ein Standardwert wird eingetragen, wenn der DHCP-Dienst verfügbar ist. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 48 Mit dieser Option wird definiert, ob Sie ein B450-M-Modul verwenden. SIM-Pincode Diese Option legt den SIM-Pincode fest. Diese Option ist nur relevant, wenn die SIM-Karte mit einem Pincode verwendet wird. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 49 Mit dieser Option kann der automatische Zugangscode festgelegt werden. Die maximale Länge beträgt 10 Ziffern. 6.1.7 Remote-PC IP-Adresse Bei der IP-Adresse des RPC handelt es sich um eine feste IP-Adresse für die Fernparametrier- Software. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 50 Fernparametrier-Software A-Link Plus ausgeführt werden, und die Option „Auf eingehende Anrufe warten“ muss aktiviert sein. Die Rückruftelefonnummer wird auch für die Anwendung der Funktion „Fernverbindung mit Verifikation durch Rückruf“ benötigt. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 51 Modul 2 an. Informationen über die Aktivierung der Cloud-Verbindung finden Sie unter Cloudverbindung, Seite 48 . Informationen über eine Verbindung mit der Cloud finden Sie unter Netzwerkverbindung, Seite 116 . Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 52 Wie diese Option arbeitet, hängt davon ab, welcher Benutzertyp oben ausgewählt wurde. – Superuser, einfacher Benutzer, Scharfschaltungsbenutzer und Bedrohungsalarm: Für jeden dieser Benutzertypen kann ein beliebiger Bereich einzeln zugewiesen werden. Außerdem werden den ausgewählten Bereichen automatisch Funk-Handsender zugewiesen. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 53 Identische Codes sind nicht zulässig. Benutzercodes dürfen nicht mit dem Errichtercode übereinstimmen. Kurzanleitung für die Bedienteile Die folgende Tabelle zeigt eine Übersicht der schnellen Bedienvorgänge über das Bedienteil und die entsprechenden Benutzerberechtigungen von Benutzer- und Errichtercodes. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 54 √ √ √ √ √ aufheben) Umgehung von Störungen/ [Code] + [3] [4] + [#] √ √ √ √ Sabotage Umgehung abfragen [Code] + [3] [3] + [#] √ √ √ √ √ 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 55 [Code] + [0] [2-stellige Bereichs-Nr.] + √ √ √ √ 01-16 [#] (nur auf Text-Bedienteil) Anzeige des gesamten [Code] + [2] [2] + [#] (nur auf Text- √ √ √ Ereignisprotokolls Bedienteil) Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 56 * Diese Funktion kann individuell für jeden Benutzer aktiviert und deaktiviert werden. Schnellkonfigurationen für die Bedienteile Die folgende Tabelle zeigt eine Übersicht der Schnellkonfigurationen für die Bedienteile und die entsprechenden Benutzerberechtigungen von Benutzer- und Errichtercodes. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 57 IN = Errichter Hinweis! Die Errichterbefehle können nur verwendet werden, wenn sich alle Bereiche des Systems im unscharfgeschalteten Zustand befinden, kein Alarm aktiviert ist und der Errichterzugriff durch den Benutzer aktiviert ist. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 58 Benutzer den Makro-Wiedergabeprozess genauer beobachten möchte, können die einzelnen Vorgänge länger angezeigt werden. Die Standardeinstellung ist 03 = 300 ms und kann auf 01 = 100 ms, 02 = 200 ms usw. eingestellt werden. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 59 Meldegruppentyp angezeigt, der für die Meldegruppenfunktion jeder Meldegruppe ausgewählt wurde. Meldegruppe im Bereich Jede Meldegruppe ist einem Bereich zugeordnet. Abhängig von dieser Zuordnung werden die Meldegruppen auf dem Bedienteil angezeigt. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 60 Wenn „AUTO“ ausgewählt ist, lösen Sie das Funkgerät aus, um die RFID automatisch einzugeben. Festverdrahtete Eingangsmeldegruppen Eingebaute Eingänge: Die AMAX Zentrale verfügt über eingebaute festverdrahtete Eingänge. Für die Gehäusesabotage wird ein weiterer Eingang bereitgestellt. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 61 Die gültige Meldegruppennummer für AMAX 2100 / 3000 / 3000 BE ist 1–8, für AMAX 4000 1– Dual-Leitungsabschluss: Wenn die Sabotageüberwachung eingestellt ist, kann nur der Öffner- Kontaktpunkt verwendet werden. Der Leitungsabschluss-Status ist: Schleifenwiderstand (Ohm) Meldegruppenstatus Min. Typ. Max. 1430 Sabotage 1650 2200 2750 normal Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 62 Die folgenden Meldegruppentypen können für jede Meldegruppenfunktion ausgewählt werden. Option der Beschreibung Meldegruppenfunktion Meldegruppentyp Nicht verwend. Unverzögert Unverzögert, Innenbereich Verzögert 1 Verzögert 1, Innenbereich Verzögert 1 Scharfschaltung Verzögert 1 Scharfschaltung, Innenbereich Verzögert 2 Verzögert 2, Innenbereich 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 63 (Auslösen der Meldegruppe während der Eintrittszeit – Verzögerung des Alarms/ Protokolls für 30 Sekunden oder bis Ablauf der Eintrittszeit; wenn System vorher unscharfgeschaltet wird: kein Protokoll) Intern scharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Alarm/Protokoll Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 64 04 – Verzögert 1, Innenbereich Der Meldegruppentyp „Verzögert 1, Innenbereich“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: wie die unverzögerte Meldegruppe im unscharfgeschalteten Zustand Extern scharfschalten: wie die verzögerte Meldegruppe im extern scharfgeschalteten Zustand Intern scharfschalten: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 65 Meldegruppe ausgelöst – Eintrittszeit abgelaufen – Alarm/Protokoll – (Protokoll wird für einen festgelegten Zeitraum verzögert (Standard: 30 s; Wertebereich: 00-99), wenn das System vorher unscharfgeschaltet wird, kein Protokoll) Intern scharfschalten: wie Extern scharfschalten Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 66 Diese Meldegruppe wird ignoriert und wie unscharfgeschaltet betrieben. Weitere Informationen zur Anzeige der Meldegruppe während der Austrittszeit finden Sie unter . 11 – Wegmelder Der Wegmelder-Meldegruppentyp verhält sich wie nachfolgend beschrieben: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 67 Unscharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst - aktiviert externes Scharfschalten/Protokoll Extern scharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst – aktiviert Unscharfschalten/Protokoll Intern scharfschalten: wie Extern scharfschalten Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 68 Der Meldegruppentyp „Schlüsselschalter INTERN-Umschaltung“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst - aktiviert internes Scharfschalten/Protokoll Extern scharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst – aktiviert Unscharfschalten/Protokoll 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 69 – Meldegruppe ausgelöst – Alarm/Protokoll Extern scharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Alarm/Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – Alarm/Protokoll – Meldegruppe ausgelöst – während der Eintrittszeit – Alarm/Protokoll Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 70 Eine Feuer-Meldegruppe sendet erst dann ein Wiederherstellungsprotokoll, wenn die Meldegruppe wiederhergestellt wurde. 20 – 24 Stunden Feuer mit Bestätigung (Nur bei AMAX 4000 / AMAX 3000 BE Meldegruppe 1 möglich) Der Meldegruppentyp „24 Stunden Feuer mit Bestätigung“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: –...
  • Seite 71 Intern scharfschalten: wie Extern scharfschalten 26 – Unverzögertes Protokoll Der Meldegruppentyp „Unverzögertes Protokoll“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: – Meldegruppe normal – keine Maßnahme – Meldegruppe ausgelöst – Protokoll Extern scharfschalten: wie Unscharfschalten Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 72 Empfänger 3 Empfänger 4 Empfänger 1, 2, 3 und 4 Empfänger 1 (2, 3 und 4 als Ersatz) Empfänger 1 (2 als Ersatz) und Empfänger 3 (4 als Ersatz) Empfänger 1, 2 Empfänger 1 (2 als Ersatz) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 73 Diese Option legt fest, ob eine Meldegruppe zwangsläufig scharfgeschaltet wird oder umgangen werden darf. Die folgenden Optionen sind möglich: – Zwangsläufige Scharfschaltung und Umgehen deaktivieren – Zwangsläufige Scharfschaltung zulassen – Umgehen zulassen – Zwangsläufige Scharfschaltung und Umgehen zulassen Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 74 Durch Zulassen der stillen Alarm-Option wird die Meldegruppe als still parametriert. Die stille Alarm-Option ist nur beim Ausgangsereignistyp 03 „Systemalarm“ wirksam. Informationen zur Deaktivierung des Bedienteilsummers finden Sie unter Meldegruppenalarm auf Bedienteil, Seite 77 . 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 75 Meldegruppe weiterhin einen Alarm ausgeben. Dreimalalarm-Sperre Wie die Einmalalarm-Sperre, wobei die Anzahl der Alarme auf 3 begrenzt ist. Sechsmalalarm-Sperre Wie die Dreimalalarm-Sperre, wobei die Anzahl der Alarme auf 6 begrenzt ist. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 76 Wenn die Option „Unbestätigtes Alarmprotokoll” aktiviert ist und eine Meldergruppenabhängigkeit ausgelöst wird, ohne dass Alarm erzeugt wird, generiert das System für Protokollzwecke einen unbestätigten Alarm. Wenn die Option „Unbestätigtes Alarmprotokoll“ aktiviert ist, werden unbestätigte Alarme vom System gemeldet. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 77 Diese Option legt die Zeitspanne in Millisekunden fest, die vergehen muss, bevor ein Ereignis erkannt wird. Jedes Ereignis, das stattfindet und verschwindet, bevor diese Zeit verstrichen ist, wird ignoriert. Mögliche Werte sind 0–999 ms. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 78 Meldegruppennummer 17 auf dem LED/LCD-Bedienteil als Meldegruppe Nummer 5 angezeigt. Die folgende Tabelle zeigt die Bereichszuordnung und Anzeige der Meldegruppen auf dem Bedienteil für ein System mit mehreren Bereichen: Meldegruppen Bereich Anzeige Bedienteil Anzeige Bedienteil Bereich 2 nummer Bereich 1 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 79 Wenn Sie ein Hauptbedienteil per Parametrierung im Installationsmenü parametrieren möchten, geben Sie im Abschnitt BEDIENTEIL IN BEREICH Folgendes ein: 00. – Um ein Hauptbedienteil per Adressparametrierung zu parametrieren, geben Sie in den entsprechenden Adressen 00 ein. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 80 Standardmäßig sind alle Eingangs‑ und Austrittszeit-Szenarien auf die hörbare Anzeige eingestellt. 6.4.3 Hauptmeldebereich Bereich 1 kann als ein unabhängiger Bereich oder ein Hauptmeldebereich mit untergeordneten Bereichen verwendet werden. Wenn Bereich 1 ein Hauptmeldebereich ist, gilt Folgendes: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 81 Wenn der Alarmton des Bedienteils aktiviert ist und die Option „Meldegruppenalarm auf Bedienteil” deaktiviert ist, ist der Alarmton auf dem Bedienteil weiterhin aktiviert. Weitere Informationen zum Meldegruppenalarm auf dem Bedienteil finden Sie unter Meldegruppenalarm auf Bedienteil, Seite 77 . Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 82 Wenn alle Bereiche scharfgeschaltet sind, ist die LED-Anzeige des Hauptbedienteils eingeschaltet (Intern‑ und/oder Extern-LED, abhängig vom Scharfschaltungsmodus). Wenn kein oder nicht alle Bereiche scharfgeschaltet sind, ist die LED-Anzeige des Hauptbedienteils ausgeschaltet. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 83 60 Sekunden möglich, wird die Anzahl der aufeinander folgenden Fehlversuche auf 3 begrenzt. Das Bedienteil wird dann 5 Minuten lang gesperrt. Wenn diese Option aktiviert ist, kann die Option „Bedienteilsperre Anzahl“ nicht mehr konfiguriert werden. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 84 Störung wird bei allen Bedienteilen einmal pro Minute ein kurzer Signalton ausgeben. Verzögerung bei Netzstörung Die Anzeige des Fehlerprotokolls auf dem Bedienteil wird für den ausgewählten Zeitraum hinausgezögert (01–98 Minuten, Standard = 60 Minuten, deaktiviert = 99). 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 85 Automatische Rücksetzung allgemeiner Fehler Diese Option aktiviert/deaktiviert die Funktion zur automatischen Rücksetzung eines allgemeinen Fehlers. Ist diese Option aktiviert, werden alle angezeigten Fehler nach dem Beheben des Fehlers automatisch zurückgesetzt. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 86 1 = alle Bereiche: Wenn der Alarm für ein Systemsabotage-Ereignis auf einem Hauptbedienteil bestätigt wird und 1 = alle Bereiche ausgewählt ist, wird der Alarm nicht mehr auf dem Bedienteil für Bereich 01 angezeigt. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 87 ~ ^ ` ¿ ¡ § # | Firmenname Mit dieser Option wird der Name des Unternehmens angegeben, in dem das AMAX System verwendet wird. Mit den Zahlen auf dem Text-Bedienteil können auch alphabetische Eingaben vorgenommen werden. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 88 So zeigen den Status der Umgehung an: Geben Sie Ihren Code + [3] [3] ein, und drücken Sie [#]. Es werden zwei Signaltöne ausgegeben, und die umgangenen Meldegruppen werden angezeigt. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 89 PAD-Standardoption Mit dieser Option wird die Möglichkeit zur Rücksetzung des Systems per Hardware aktiviert/ deaktiviert. Wenn diese Option deaktiviert ist, kann das System nicht mehr per Hardware zurückgesetzt werden. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 90 Ausgangsereignistypen können Ausgangsbereich und Meldezone, Ausgangsmodus und Ausgangsdauer individuell eingestellt werden. Bei einem Alarmausgang hat der Ausgangsereignistyp 1 die höchste und Ausgangsereignistyp 3 die niedrigste Priorität. Ausgangsereignistypen – Übersicht Ausgangsereig Beschreibung Ausgangsbereich/Meldegruppe nistyp 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 91 Meldegruppennummer 1–64* Funk-Handsender, Taste 3 (z. B. 0 = alle Bereiche Garagentor) 1–16 = Bereiche 1–16* Funk-Handsender, Taste 4 (z. B. Licht) Zutrittssignalanzeige Bestätigter Alarm Unbestätigter Alarm Technikalarm Umgangene Meldegruppe Scharfschaltebereitschaft 0 = alle Bereiche, 1–16 = Bereiche 1– Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 92 Die parametrierte Ausgangsdauer endet. Die Ausgangsdauer wird im Fall eines neuen Alarms zurückgesetzt. Wenn die Ausgangsdauer auf 000 eingestellt ist, bleibt der Ausgang aktiv, bis die Meldegruppe wiederhergestellt oder das System unscharfgeschaltet ist. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 93 Der Ausgang wird in folgenden Fällen geschaltet: – Das System ist extern scharfgeschaltet und ein Einbruchalarm wird ausgelöst (Einbruchalarm = unverzögert/unverzögert, Innenbereich/verzögert/verzögert, Innenbereich/Scharfschalteverzögerung/Scharfschalteverzögerung, Innenbereich/ Wegmelder/Wegmelder, Innenbereich/24-Stunden (kann stummgeschaltet werden)/Feuer (kann stummgeschaltet werden)/Technikalarm (kann stummgeschaltet werden)). Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 94 Wenn die Ausgangsdauer auf 000 eingestellt ist, bleibt der Ausgang aktiv, bis der Telefonanschluss wiederhergestellt und die Störung zurückgesetzt ist. 11 – Netzspannungsfehler Dieser Ausgang wird aktiv, wenn eine Netzstörung auftritt. Der Ausgang wird in folgenden Fällen zurückgesetzt: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 95 Dieser Ausgang wird aktiv, wenn das System extern scharfgeschaltet ist. Der Ausgang wird zurückgesetzt, wenn die parametrierte Ausgangsdauer abläuft. Wenn die Ausgangsdauer auf 000 eingestellt ist, bleibt der Ausgang aktiv, bis das System unscharfgeschaltet wird. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 96 Dieser Ausgang wird aktiv, wenn ein Technikalarm auftritt. 28 – Umgangene Meldegruppe Dieser Ausgang wird aktiv, wenn eine Meldegruppe umgangen wird. 29 – Scharfschaltebereitschaft Dieser Ausgang wird aktiv, wenn das System zur Scharfschaltung bereit ist. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 97 Der Ausgang wird zurückgesetzt, wenn das Schaltprogramm zurückgesetzt wird oder die Ausgangsdauer abläuft. Ausgangsmodus Es gibt drei unterschiedliche Ausgangsmodi. 0 – Dauerausgang Es handelt sich um einen Dauerausgang mit Hoch-Pegel. 1 – Impuls-Ausgang Die Ausgabe erfolgt in Impulsen, das Intervall beträgt 1 Sekunde. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 98 Deaktiviert oder definiert das Funk-Überwachungsintervall. Das Intervall kann auf 20 Minuten, 1, 2,5, 4, 12 oder 24 Stunden eingestellt werden. Funkstörungserkennungspegel Definiert den Funkstörungserkennungspegel. Der Bereich liegt zwischen 00–15: – 00 = deaktiviert – 01 = höchste Empfindlichkeit – 15 = niedrigste Empfindlichkeit 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 99 Bedienteildiagnose wird das Signal-Rausch-Verhältnis angezeigt. Je nach der Bewertung zeigt die AMAX Zentrale die Nummern der RFID-Codierschlüssel oder STANDORT ÄNDERN an. Die AMAX Zentrale fährt mit dem Polling des Signals fort und aktualisiert regelmäßig die Anzeige. Funkrepeaterdiagnose Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 100 Parametrierstick zeigen an, dass die Daten des Parametriersticks fehlerhaft sind. In diesem Fall müssen die Daten erneut auf den Parametrierstick kopiert werden. Ziehen Sie den Parametrierstick von der AMAX Zentrale ab. Auf einem LED/LCD-Bedienteil: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 101 Wenn der Stick schreibgeschützt ist, entsperren Sie ihn, indem Sie den Schalter an der Innenseite des Schlüssels auf „Entsperren“ stellen. Geben Sie Ihren Code + [958] + [#] + [963] + [#] ein. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 102 Geben Sie [958] ein, und drücken Sie [#]. Sie haben jetzt Zugriff auf das Parametriermenü zur Konfiguration des AMAX Systems. Die Anzeigen INTERN und EXTERN blinken, um anzuzeigen, dass der Parametriermodus aktiviert wurde. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 103 Wählen Sie EXIT NICHT SPEICH. aus, und drücken Sie [#], um den Parametriermodus zu beenden, ohne die Daten zu speichern. Struktur des Parametriermenüs Die folgenden Abbildungen zeigen einen Überblick der Struktur des Installationsmenüs, wie es auf einem Text-Bedienteil erscheint. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 104 28=+8:30, 29=+9:00, 30=+9:30, 31=+10:00, 32=+11:00, 33=+12:00, 34=+13:00, 35=+14:00 LOKALE ZEIT SYNC. 0- deaktiviert 1- aktiviert NETZW. POLLING Z:m AL. ACK WARTE Z: s 05 - 99 sec. Abbildung 7.1: Kommunikations- und Report-Einstellungen 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 105 AKTUELLE SIM PIN 4-8 Zahlen ACC. P. NAME 0-99 ASCII Druckbare Zeichen ACC. P. USER N. 0-99 ASCII Druckbare Zeichen ACC. P. PASSW. 0-99 ASCII Druckbare Zeichen Abbildung 7.2: Kommunikations- und Report-Einstellungen (Fortsetzung) Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 106 0- deaktiviert 1- aktiviert EN=0 MACRO EINSTELLUNG EING. MACRO (1-3) MACRO OHNE CODE 0- deaktiviert 1- aktiviert AUFN TIMEOUT 1-80s MACRO PLAY P0-999s CODE MACRO AKTIV 0- deaktiviert 1- aktiviert Abbildung 7.4: Code-/Berechtigungs-Einstellungen 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 107 2- türgongmodus 3- alle LINIEN PULSE ANZ. 00 = deaktiviert 01 - 09 Pulse EN=0 LINIEN AUSBLOCKEN 0- deaktiviert 1- einmalsperre 2- dreimalsperre EN=0 3- sechsmalsperre 4- alarmdauer Abbildung 7.5: Linien Einstellung Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 108 TROUBLE DOM EN 0- deaktiviert 1- aktiviert REAKT. Z. 100ms PULSE ZÄHLER ZEIT 000 = deaktiviert 1 - 999 sec = Dauer EN=0 CROSS LINIEN TIMER Abbildung 7.6: Linien Einstellung (Fortsetzung) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 109 M.BEDIENF RES: sec 00-99, 00=dauer BEDIENF. SPERR ANZ 3xFALSCH=5min SPER 0- deaktiviert 1- aktiviert EN=1? BEDIENF SPERR ANZ 0-15, nur gültig wen "3xFALSCH=5min SPER" deaktiviert ist EN=10? Abbildung 7.7: Bedienteil- und Bereichseinstellungen Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 110 WERKSEINST. SPR JA WERKSEINST SP NEIN SYSTEM ANZEIGEN STÖ / SABO ANZEIGE FW VERSION WERKSEINSTELLUNG WERKSEINST. ! JA WERKSEINST. ! NEIN PCB HW RESET 0- deaktiviert 1- aktiviert Abbildung 7.8: Systemeinstellungen 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 111 SIRENEN ZEIT: min Übergeordneter Timer für Ausgänge SIRENEN BEEP EIN 0- deaktiviert 1- aktiviert INT. SIR. BEEP EIN 0- deaktiviert 1- aktiviert SIR AUS b TASTENDR 0- deaktiviert 1- aktiviert Abbildung 7.9: Ausgangseinstellungen Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 112 Die Anzeigen INTERN und EXTERN blinken, um anzuzeigen, dass der Parametriermodus aktiviert wurde. Navigation Parametrierung einer Option Geben Sie die erforderliche Adresse ein, und drücken Sie [#]. Geben Sie den gewünschten Datenwert ein, und drücken Sie zur Bestätigung [*]. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 113 Hinweis! Wenn die Parametrierdaten den Anzeigebereich der LED/LCD-Zahlenanzeigen überschreiten, erfolgt keine Anzeige auf dem Bedienteil. Kommunikation mit der PC-Software Kommunikation mit Bosch Softwarepaketen Das AMAX System kann mit folgenden Softwarepaketen kommunizieren: Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276...
  • Seite 114 Dieses Handbuch beschreibt die Konfiguration mit der Software A-Link Plus in Verbindung mit der Firmwareversion V 1.5 oder höher. Wenn Sie eine ältere Firmwareversion verwenden, wenden Sie sich an Ihren lokalen Ansprechpartner von Bosch. So öffnen Sie A-Link Plus: Installieren Sie A-Link Plus auf Ihrem PC.
  • Seite 115 Geben Sie unter Zentralen Rufnummer die Rufnummer der AMAX Zentrale ein. Wählen Sie die Registerkarte Link aus. Wählen Sie unter Kommunikationsmodell Modemverb. aus. Aktivieren Sie bei Verwendung des Standard-Modemzeichens das Kontrollkästchen Standard-Modemstring benutzen. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 116 Für eine manuelle Netzwerkverbindung: Klicken Sie auf Warten auf Anruf von der Zentrale, geben Sie auf dem AMAX Bedienteil den Benutzercode ein, und drücken Sie [5] [7] + [#]. Die AMAX Zentrale ist nun mit dem Computer verbunden. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 117 Benötigtes Zeichen Über die Bei Parametrierung im Adressparametrierung zu Installationsmenü zu parametrierende Nummer drückende Taste 0 - 9 0 - 9 0 - 9 4 Sekunden Pause Abschluss Nicht erforderlich Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 118 0159 - 0160 Eingaben werden als „3“ behandelt) DC09 acct2 (0–9 = 0–9, 10 = A, 11 = B, 12 = 0161 - 0176 000001 C, 13 = D, 14 = E, 15 = F) 000000 0000 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 119 DC09 Datenformat 0260 DC09 acct1 Länge 0261 - 0262 DC09 acct1 0263 - 0278 000002 000000 0000 DC09 acct2 Länge 0279 - 0280 DC09 acct2 0281 - 0296 000002 000000 0000 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 120 0495 Autom. Synchronisation der lokalen Zeit 0496 aktiviert Zeitzone Versatz Gmt Index* 1708 - 1709 Übertragungsformat für Empfänger 0113 Zielrufnummer/IP-Adresse und Port 0090 - 0106 Teilnehmer-ID-Nummer 0107 - 0112 000000 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 121 Daten in den höheren Bits aufzufüllen. Die übrigen 5 Stellen parametrieren den Port. Die Portnummer liegt im Bereich von 0– 65535. Falls eine Portnummer weniger als 5 Zeichen enthält, füllen Sie die Daten mit 0 auf. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 122 Protokolloption so eingestellt ist, dass das Protokoll an einen Empfänger gesendet wird, wird von der AMAX Zentrale kein Protokoll gesendet. Protokoll über automatische Prüfung Option Adresse Standar 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 123 50188 - 000000 (0000:0000:0000:0000:0000:0000:0000:000 50219 000000 0– 00000 FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF) Lokale Portnummer (0–65535) 50252 - 07700 50256 UPnP aktivieren (0 = deaktiviert, 1 = 50262 aktiviert) Web-Port-Nummer (0–65535) 50264 - 00080 50268 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 124 Aktuelle SIM-PIN (4 bis 8 Zahlen, muss mit 50804 - 000000 00 enden) 50821 000000 000000 Name des primären Netzwerkzugriffspunkts 50844 - 000000 (Zeichenbereich von 0 x 20 bis 0 x 7f, muss 51043 000000 mit 00 enden) 000000 0000 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 125 07700 50261 UPnP aktivieren 50263 Web-Port-Nummer 50269 – 00080 50273 ARP-Cache-Timeout 50279 – 50281 Verschlüsselung aktivieren 50285 Größe des AES-Schlüssels 50289 Zeichenkette des AES-Schlüssels 50356 – 01-02-0 50419 3-04-05- 06-07-0 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 126 Benutzername des primären Netzwerks 51372 – 000000 51436 000000 000000 … Passwort für primäres Netzwerk 51628 - 000000 51692 000000 000000 … Cloudverbindung (0 = deaktiviert, 1 = 51757 aktiviert) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 127 1512 - 1527 Lokale Alarmrufnummer 3 1528 - 1543 Lokale Alarmrufnummer 4 1544 - 1559 Weitere Informationen hierzu erhalten Sie unter So parametrieren Sie eine Zielrufnummer über die Adressparametrierung:, Seite 30 . Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 128 Bereich 8 – 0000 0000 1000 0000 (0x0080) – Bereich 9 – 0000 0001 0000 0000 (0x0100) – Bereich 10 – 0000 0010 0000 0000 (0x0200) – Bereich 11 – 0000 0100 0000 0000 (0x0400) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 129 Reserviert 6062 Für die Benutzer 04 bis 250 können dieselben Optionen wie für Benutzer 03 mit derselben Anzahl von Adressen für jede Option parametriert werden: – Benutzerrechte: jeweils 1 Adresse Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 130 8087 - 8109 6592 - 6614 7351 - 7373 8110 - 8132 6615 - 6637 7374 - 7396 8133 - 8155 6638 - 6660 7397 - 7419 8156 - 8178 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 131 10341 - 10363 8846 - 8868 9605 - 9627 10364 - 10386 8869 - 8891 9628 - 9650 10387 - 10409 8892 - 8914 9651 - 9673 10410 - 10432 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 132 11721 - 11743 10962 - 10984 11353 - 11375 10985 - 11007 11376 - 11398 8.3.2 Errichtercode-Parametrierung Option Adresse Standar Errichtercode 1644 - 1649 123456 8.3.3 Codelängen-Parametrierung Option Adresse Standar 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 133 1617 - 1618 Pausenzeit für Makrowiedergabe (Einheit: 1619 - 1620 x 100 ms) Code in Makro* (0 = deaktiviert, 1 = aktiviert) 1621 Makrodatenlänge** 1622 - 1624 Zugriff auf Stufe 1 (Makro-Schnellwiedergabe) 1625 Makro-Aufzeichnungstimeout 1626 - 1627 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 134 Wertebereich: 0 = integrierte Meldegruppe (AMAX 4000), 2 = DX2010 Meldegruppe, 3 = RF alle o RFGB, 4 = RFGB glasbruch, 5 = RFUN o magnet, 15 = nicht verwendet Meldegru Adresse Standard Meldegru Adresse Standard ppennr. ppennr. 1448 1456 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 135 Wertebereich: 2 = DX2010 Meldegruppe, 3 = RF alle o RFGB, 4 = RFGB glasbruch, 5 = RFUN o magnet, 15 = nicht verwendet Hinweis! Wird eine Meldegruppe einem Funkgerät (3) zugewiesen, ist die dedizierte eingebaute Meldegruppe nicht verfügbar. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 136 1368 1400 1369 1401 1370 1402 1371 1403 1372 1404 1373 1405 1374 1406 1375 1407 1376 1408 1377 1409 1378 1410 1379 1411 1380 1412 1381 1413 1382 1414 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 137 1254 - 1255 1318 - 1319 1256 - 1257 1320 - 1321 1258 - 1259 1322 - 1323 1260 - 1261 1324 - 1325 1262 - 1263 1326 - 1327 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 138 3096 - 3131 4248 - 4283 3132 - 3167 4284 - 4319 3168 - 3203 4320 - 4355 3204 - 3239 4356 - 4391 3240 - 3275 4392 - 4427 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 139 Der Zeilenwert ist der erste Wert für jedes Zeichen und der Spaltenindex der zweite. Zeichen für Holländisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Polnisch, Portugiesisch, Spanisch, Schwedisch, Türkisch " & < > Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 140 ώ Beispiel A = 4 1, A = Adresse 3736 = 4, Adresse 3737 = 1 o = 6 15, k = 6 11 8.4.2 Meldegruppenfunktionsparametrierung Meldegruppen Option Adresse Standar funktion Auswahl eines Meldegruppentyps (00–26)* 1000 - 1001 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 141 11 = lok. 3 (4 als Ersatz)) Meldegruppenreaktionszeit (Einheit: x 100 ms) 1010 - 1013 0003 Störungs-Alarmbenachrichtigung über Telefon (0 1014 = deaktiviert, 1 = aktiviert) Meldegruppenalarm auf Bedienteil (0 = 1754 deaktiviert, 1 = aktiviert) Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 142 Standardwerten der Meldegruppenfunktionen 01 überein, abgesehen von der Option „Auswahl eines Meldegruppentyps“. Die folgenden Adressen werden für die Parametrierung der Meldegruppenfunktionen 02 bis 15 verwendet: Meldegruppen Option Adresse Standar funktion Auswahl eines Meldegruppentyps* 1030 - 1031 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 143 Meldegruppenalarm auf Bedienteil 1762 Auswahl eines Meldegruppentyps* 1135 - 1136 Option Umgehen/zwangsläufiges Scharfschalten 1137 - 1149 3003160 der Störungs-Alarmbenachrichtigung über Telefon 00003 wie oben gezeigt zulassen Meldegruppenalarm auf Bedienteil 1763 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 144 * Eine Erläuterung zu den Meldegruppentypen finden Sie unter Meldegruppe hinzufügen/ löschen, Seite 59 . 8.4.3 Parametrierung der Impulszählungsdauer Option Adresse Standar VDS-A Dauer der Impulszählung (0 =deaktiviert, 1–999 = 1–999 1606 - 1608 EN=000 Sekunden) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 145 0815 - 0817 0818 - 0820 30 5 ** 0821 - 0823 0824 - 0826 0827 - 0829 30 6 ** 0830 - 0832 0833 - 0835 0836 - 0838 30 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 146 1722 - 1723 Bereich 6 1724 - 1725 Bereich 7 1726 - 1727 Bereich 8 1728 - 1729 Bereich 9 1730 - 1731 Bereich 10 1732 - 1733 Bereich 11 1734 - 1735 Bereich 12 1736 - 1737 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 147 INTERN scharfgeschaltet aktiviert, 2 = EXTERN scharfgeschaltet aktiviert, 3 = beides aktiviert) Hintergrundbeleuchtung für Eintrittszeit (0 = deaktiviert, 1 1668 = aktiviert) LED-Anzeige-Timeout am Bedienteil bei Scharfschaltung 1682 - 1683 (00–99, 00 = immer ein) Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 148 2 = 2., 3 = 3., 4 = 4., 5 = letzter) Haltepunkt anpassen: Wochentag (1 = Montag, 2 = 1753 Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag) 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 149 Adresse Standar VDS-A EN=0 Schnellscharfschaltung (0 = deaktiviert, 1 = aktiviert) 1597 Parametrierung des Errichterzugriffs bis zur nächsten Scharfschaltung Option Adresse Standar Errichterzugriff bis zur nächsten Scharfschaltung (0 = 1660 deaktiviert, 1 = aktiviert) Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 150 Bedienteil-2-Tasten-Feueralarm (0 = deaktiviert, 1 = 0994 Protokoll, 2 = akustischer Signalgeber, 3 = alle) Bedienteil-2-Tasten-Medizinalarm (0 = deaktiviert, 1 = 0995 Protokoll, 2 = akustischer Signalgeber, 3 = alle) Anzeige von Systemsabotage Option Adresse Standar 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 151 – Der Zeilenwert ist der erste Wert für jedes Zeichen und der Spaltenindex der zweite. Zeichen für Holländisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Polnisch, Portugiesisch, Spanisch, Schwedisch, Türkisch " & Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 152 π ρ ς σ τ υ φ χ ψ ω ϊ ϋ ό ύ ώ Beispiel A = 4 1, A = Adresse 3736 = 4, Adresse 3737 = 1 o = 6 15, k = 6 11 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 153 Verfügbar bei Zentrale 01 - 03 Eingebauter Ausgang AMAX 2100 / 3000 / 3000 BE / 4000 Eingebauter Ausgang AMAX 3000 BE / 4000 05 - 12 Ausgang DX3010 Modul 1 AMAX 2100 / 3000 / 3000 BE / 4000 13 - 20 Ausgang DX3010 Modul 2...
  • Seite 154 13212 - 13213 00 Ausgangsbereich/Meldegruppennr. 2 13214 - 13215 00 Ausgangsmodus 2 13216 Ausgangszeit 2 13217 - 13219 000 Ausgangs-Ereignistyp 3 13220 - 13221 00 Ausgangsbereich/Meldegruppennr. 3 13222 - 13223 00 Ausgangsmodus 3 13224 Ausgangszeit 3 13225 - 13227 000 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 155 13436 - 13443 13284 - 13291 13364 - 13371 13444 - 13451 0689 - 0696 0729 - 0736 0769 - 0776 13292 - 13299 13372 - 13379 13452 - 13459 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 156 Signalgeberton bei Scharfschaltung/Unscharfschaltung 0952 (Funk-Handsender) (0 = deaktiviert, 1 = aktiviert) Notrufoption für Funk-Handsender (0 = kein Alarm, 1 = 0953 stiller Alarm, 2 = akustischer Alarm) Funk fehlt bei Alarm (0 = deaktiviert, 1 = aktiviert) 0954 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 157 5486 - 5495 5806 - 5815 5496 - 5505 5816 - 5825 5506 - 5515 5826 - 5835 5516 - 5525 5836 - 5845 5526 - 5535 5846 - 5855 Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 158 Funkrepeaternr. Ziffern, 15 = nicht in Verwendung) 5896 - 5905 5906 - 5915 5916 - 5925 5926 - 5935 5936 - 5945 5946 - 5955 5956 - 5965 5966 - 5975 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 159 Signalgeber Batterie liegt unter 12 V. an (wobei der akustische – Akustischer Signalgeber Signalgeber durch einen ist nicht angeschlossen. 1-kΩ-Widerstand ersetzt – Die Zielrufnummer ist wird). nicht korrekt eingestellt. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 160 Batteriefehler angezeigt. Systems wird die wenn das System Batterie u. U. erst nach 4 zurückgesetzt oder die Stunden geprüft. Batterie erneut geprüft – Die Spannung der wird. Batterie liegt unter 12 V. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 161 Kommunikation bei Alarm verwendet ein Parametrierung eine über Kontakt-ID bzw. über die Nebenstellensystem. Wählpause hinzu. persönliche Rufnummer – Das Telefonnetz – Schließen Sie das unterstützt auch ADSL. System hinter dem ADSL-Filter an. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 162 Störung Meldegruppenerweiterungsmodul 1 - 6 Störung Meldegruppenerweiterungsmodul 1–6 Zentralendruckerstörung Zentralendrucker fehlt Zentralendruckerstörung Störung HF-Empfänger Störung HF-Empfänger 1 HF-Empfänger 1 fehlt HF-Empfänger 1 gesperrt Störung Funkmelder Funkmelder fehlt* Funkmelderfehler* Störung Funkrepeater 1 – 8 Funkrepeater 1 – 8 fehlt 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 163 Konfigurationskonflikt Repeater* Konfigurationskonflikt Funk-Handsender* Netzstörung Netzstörung Zentrale Niedrige Batteriespannung Zentrale Störung Batterieanschluss Zentrale 1 - 2 Störung Batterieanschluss Zentrale 1 – 2 Störung der Stromversorgung des Bosch Optionsbusses 1 - 2 Netzstörung Bosch Optionsbus 1 – 2 Netzstörung Funkrepeater 1 - 8 Netzstörung Funkrepeater 1 – 8 Batteriestörung Funkrepeater 1 –...
  • Seite 164 Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. – Störung Eingangserweiterungsmodul 1–6 Zustand: Keine Kommunikation mit dem DX2010, wenn DX2010 verfügbar ist. Wiederherstellung: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 165 Funkmodul aktiviert ist. Wiederherstellung: Stellen Sie den normalen Kommunikationszustand mit dem Empfänger wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 98 . Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 166 Empfänger, wenn ein Funkmodul aktiviert ist. Wiederherstellung: Stellen Sie sicher, dass alle Funkmeldegruppen im Funk-Überwachungsintervall Statusprotokolle an den Empfänger senden setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 98 . Überwachung: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 167 Die Konfiguration einer Funkmeldegruppe zeigt einen Fehlerzustand. Wiederherstellung: Stellen Sie den normalen Zustand aller Funkmeldegruppen wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 98 . Überwachung: Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 168 Beim Wiederanschließen der Netzstromversorgung leuchtet die NETZ-Anzeige auf (außer im Parametriermodus oder Code-Funktionsmodus). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 169 Informationen finden Sie unter Bosch Optionsbus, Seite 14 . Überwachung: Überwachung der Spannung durch Hauptprozessor (MPU). Bei Störung der Stromversorgung des Bosch Optionsbusses wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276...
  • Seite 170 Überwachung: Bei einer Störung der Stromversorgung des Funkmelders wird ein Protokoll an die konfigurierte Zieladresse gesendet. Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8 ). 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 171 Stellen Sie die Kommunikation zwischen Zentrale und Bedienteil wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Bedienteilbereich, Seite 79 . Überwachung: Bei einer Störung des Bedienteils wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 172 7 - Sabotage – Systemsabotage Zustand: Eingang für Sabotage auf der Zentrale ist geöffnet. Wiederherstellung: Schließen Sie den Eingang für Sabotage auf der Zentrale und setzen Sie die Störung zurück. Überwachung: 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 173 Wiederherstellung: Stellen Sie den Sabotagekontakt wieder her und setzen Sie den Sabotagezustand zurück. Überwachung: Bei Sabotage des Melders wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 174 Weitere Informationen finden Sie unter Funkgeräte, Seite 98 . Überwachung: Bei einer Sabotagestörung am Funkempfänger wird ein Protokoll an die konfigurierte Zieladresse gesendet. Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8 ). 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 175 Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8 ). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 176 Die LED des Firmware-Upgradesticks blinkt schnell, während das Upgrade an die AMAX Zentrale gesendet wird. Dieser Vorgang dauert ungefähr eine Minute. Wenn das Upgrade beendet ist, blinkt die LED langsam. Entfernen Sie den Upgradestick. 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 177 12 h (Akkuladung 80 % in 72 h) = 1500 mA – Batterie 18 Ah, Standby 36 h (Akkuladung 80 % in 24 h) = 480 mA – Batterie 18 Ah, Standby 36 h + 15 Min., Alarmstromaufnahme 1.000 mA (Akkuladung 80 % in 24 h) = 400 mA Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 178 Netzstromeingang in V DC Maximalstrom von Optionsbus 1 in mA bei 25 °C Maximalstrom von Optionsbus 2 in mA bei 25 °C Batterie Batterietyp 12 V/7 Ah 12 V/7 Ah/12 V/18 Ah Bosch D 126 Bosch IPS-BAT12V-18AH Schwache Batteriekapazität in unter 11,0 V DC 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 179 Anzahl der Ereignisse 256 Ereignisse mit Zeit- und Datumsstempel 256 EN-Ereignisse mit Zeit- und Datumsstempel 256 Wählgerätereignisse mit Zeit- und Datumsstempel PIN-Code-Variationen 1000000 Anzahl der Geräte Anzahl der Bedienteile Anzahl der DX2010-Module Anzahl der DX3010-Module Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 180 Maximale Kabellänge in m 200 (Zentrale bis zum letzten Bedienteil) Bus-Maximallänge in m 700 (max. 14 Geräte, max. 8 Bedienteile) Umgebungsbedingungen AMAX 2100 AMAX 3000 AMAX 3000 AMAX 4000 Minimale Betriebstemperatur in °C 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 181 Schutzklasse IP 30, IK 06 Zertifizierung Europa EN 50130-4 (6/2011) EN 55022 (5/2008) EN 60950-1:2006 + A11:2009 EN 50131-3 Klasse 2 Umweltklasse II Belgien INCERT (nur für AMAX 3000 BE) B-509-0063 Deutschland Home Bosch Security Systems B.V. 2021-12 | V13 | F.01U.309.276 Installationshandbuch...
  • Seite 182 182 | Technische Daten AMAX panel 2021-12 | V13 | F.01U.309.276 Bosch Security Systems B.V. Installationshandbuch...
  • Seite 184 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2021 Building solutions for a better life. 202112160800...
