Wartungshandbuch STEMME S 10-VT

6.5.2 Schmierplan

Die Schmierstellen in der folgenden Abb. sollten bei Wartungsarbeiten, beim Aufrüsten und darüber hinaus
wenn es erforderlich ist, entsprechend der untenstehenden Tabelle geprüft und geschmiert werden.
Zusätzliche Ausrüstung kann weitere Schmierungen erforderlich machen. Siehe Wartungsanweisungen in
Anhang A.
Lfd. Nr. Beschreibung
(1) Haubenverriegelung
(2) Haubenverr. hinten („Roeger Haken")
(3) T-Griffe, Verriegelungsklammern
Hauben-Notabwurf-Griff, Prop.-Bremse,
Prop.-positionierung
(4) Flügel/Rumpf Beschläge
(5) Innen-/Aussenflügel Verbindungsbolzen
(6) Querkraftbeschläge Innen/Außenflügel
(7) Höhenruderbeschläge vorn/hinten
(8) L´Hotellier
Querruderstange
(9) Federelemente der Fahrwerksklappen
(10) Fahrwerk:
Klappenlager
(11) Lagerbolzen, untere Abdeckungsklappe
(12) Steuergestänge im Rumpf, Gelenkköpfe fetten (Kontrolle Typ 2.c, alle 2 Jahre)
(13) Augenbolzen der Bremsklappen
(14) Querruder/Wölbklappenantriebe
(15) Seitenruderlager, Steuerseil Anschlüsse fetten (Kontrolle Typ 2.c, alle 2 Jahre)
(16) Spornrad, untere axiale Führung
(17) Wölbklappen- und Höhenruderlager
A4011120_B18_97.doc-6-10/09.06.11 15:31/28.09.11 15:34
von
Verbindung in
Knickstrebe, Radlager,

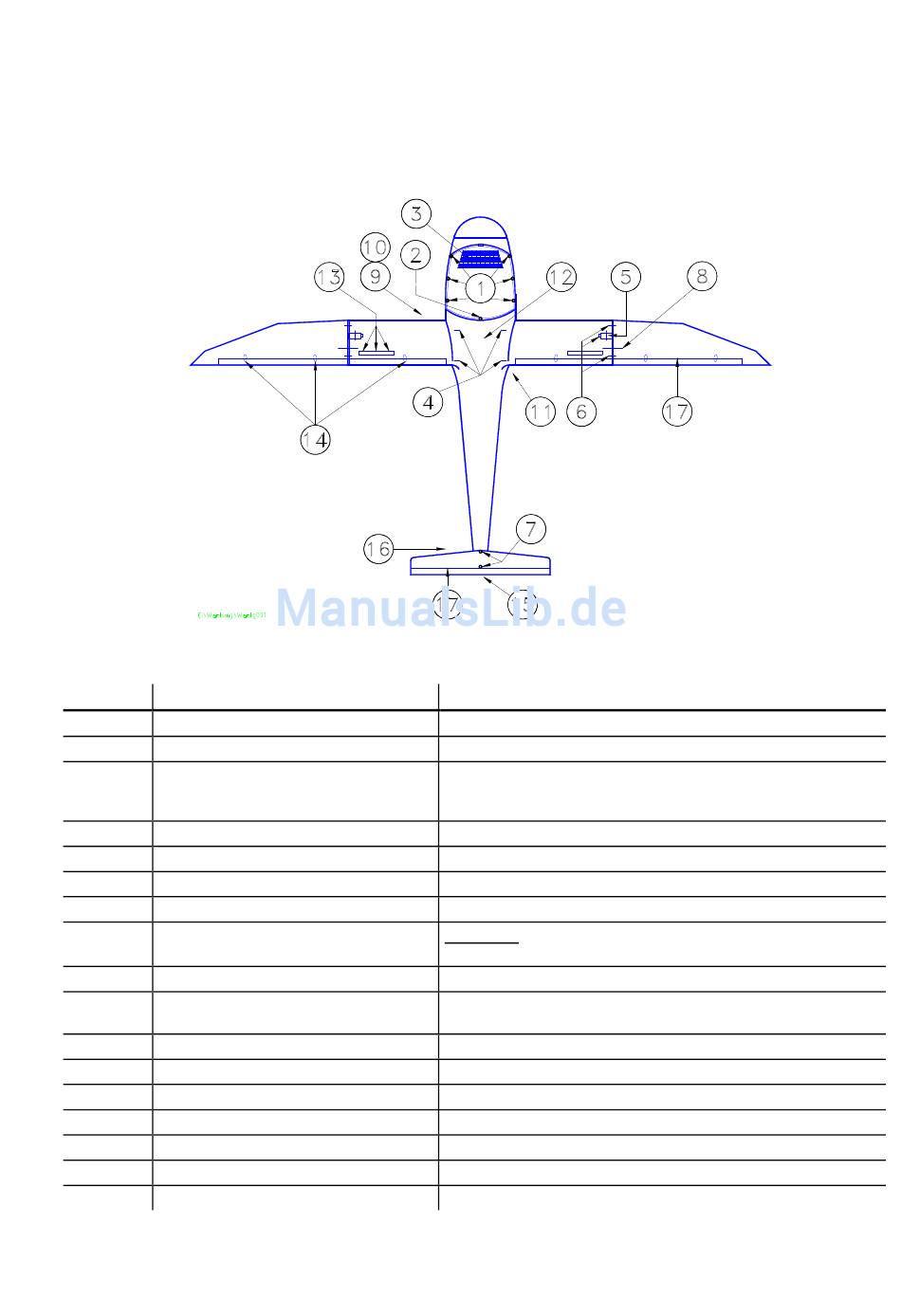

Abb. 6.5: Schmierplan
Ausgabe: 06.09.1994
Berichtigung Nr. 0
Schmiermittel, Zeitpunkt, Bemerkungen (s. Abschnitt 6.5.1)
fetten (bei allen regelmäßigen Kontrollen)
ölen (bei allen regelmäßigen Kontrollen)
fetten (bei allen regelmäßigen Kontrollen)
fetten (bei jedem Aufrüsten und jeder Kontrolle Typ 3)
fetten (bei jedem Aufrüsten und jeder Kontrolle Typ 3)
fetten (bei jedem Aufrüsten und jeder Kontrolle Typ 3)
fetten (bei jedem Aufrüsten und jeder Kontrolle Typ 3)
Nur Kugel fetten (bei jedem Aufrüsten und jeder Kontrolle Typ
3), siehe auch Anweisungen des Herstellers(Anhang A)
ölen (bei allen regelmäßigen Kontrollen)
fetten (Kontrolle Typ 2.c, Klappenlager Kontrolle Typ 3)
fetten (Kontrolle Typ 3)
fetten (Kontrolle Typ 2.c, alle 2 Jahre)
fetten (Kontrolle Typ 2.c, alle 2 Jahre)
fetten (Kontrolle Typ 2.c, alle 2 Jahre)
fetten, nur wenn Korrosion aufgetreten ist
Seite 6-10
Datum: --
Unterl. Nr. A40-11-120
