Montage
18

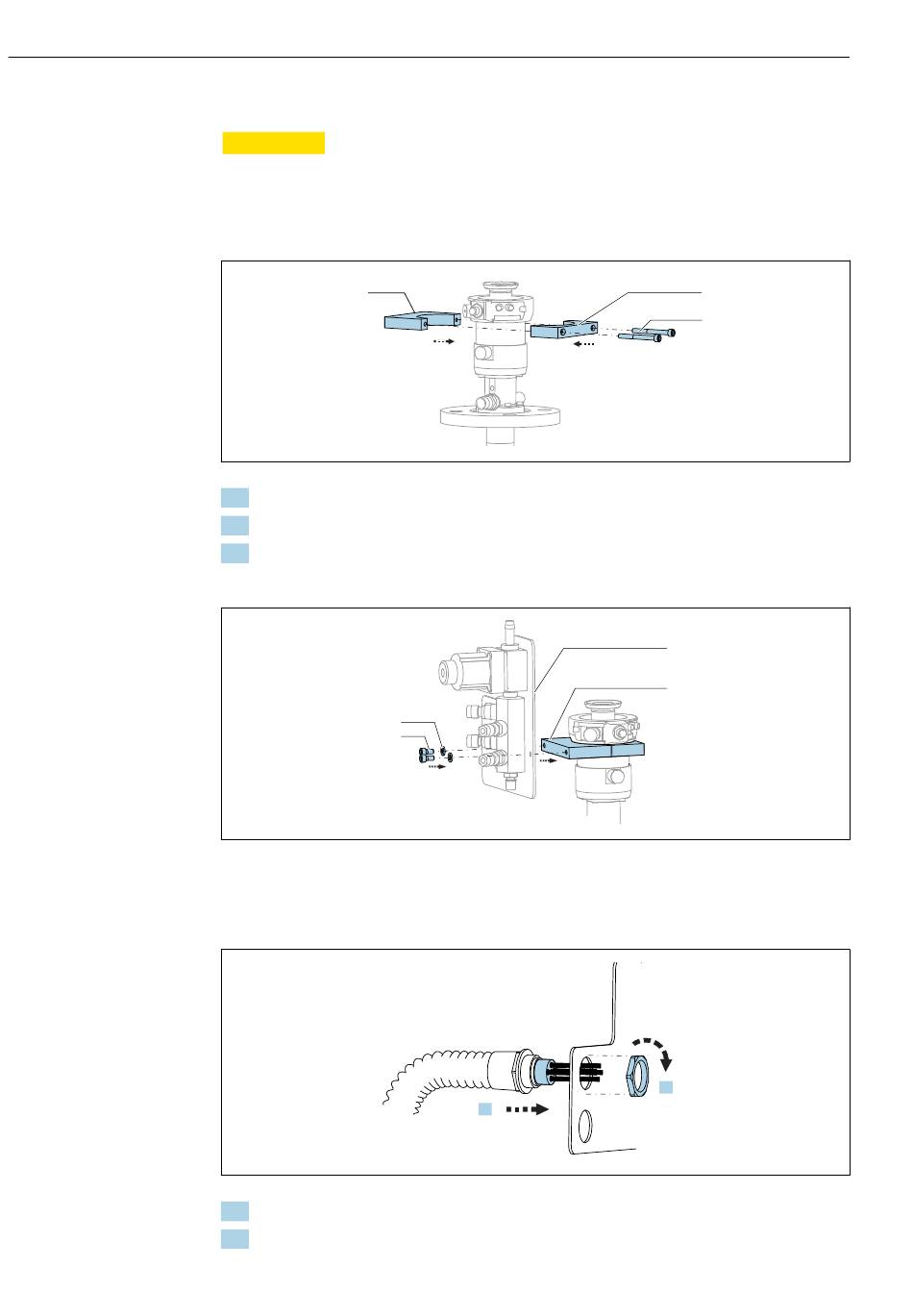

5.6 Spülblock an Armatur befestigen
VORSICHT
L
Verletzungsgefahr
Es kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Geeigneten Montagewerkzeug verwenden. Zum Beispiel einen Imbusschlüssel.
Spülblockhalterung an Armatur
3
1. Eine Hälfte der Spülblockhalterung (1) an den Armaturenzylinder anlegen.
2. Gegenstück (3) von der anderen Seite an den Armaturenzylinder anlegen.
3. Spülblockhalterung mit den mitgelieferten Schrauben (2) verbinden.
Spülblock an Spülblockhalterung
4
3
‣
Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten
Schrauben (3) und Unterlegscheiben (4) befestigen.
Multischlauch an Spülblock befestigen
1. Schläuche durch die Öffnung am Spülblockblech führen.
2. Mit dem Gegenstück die Kabelverschraubung befestigen.
1.
Liquiline Control CDC90
1
2
A0032669
1
2
A0032672
2.
A0032731
