Montage
11

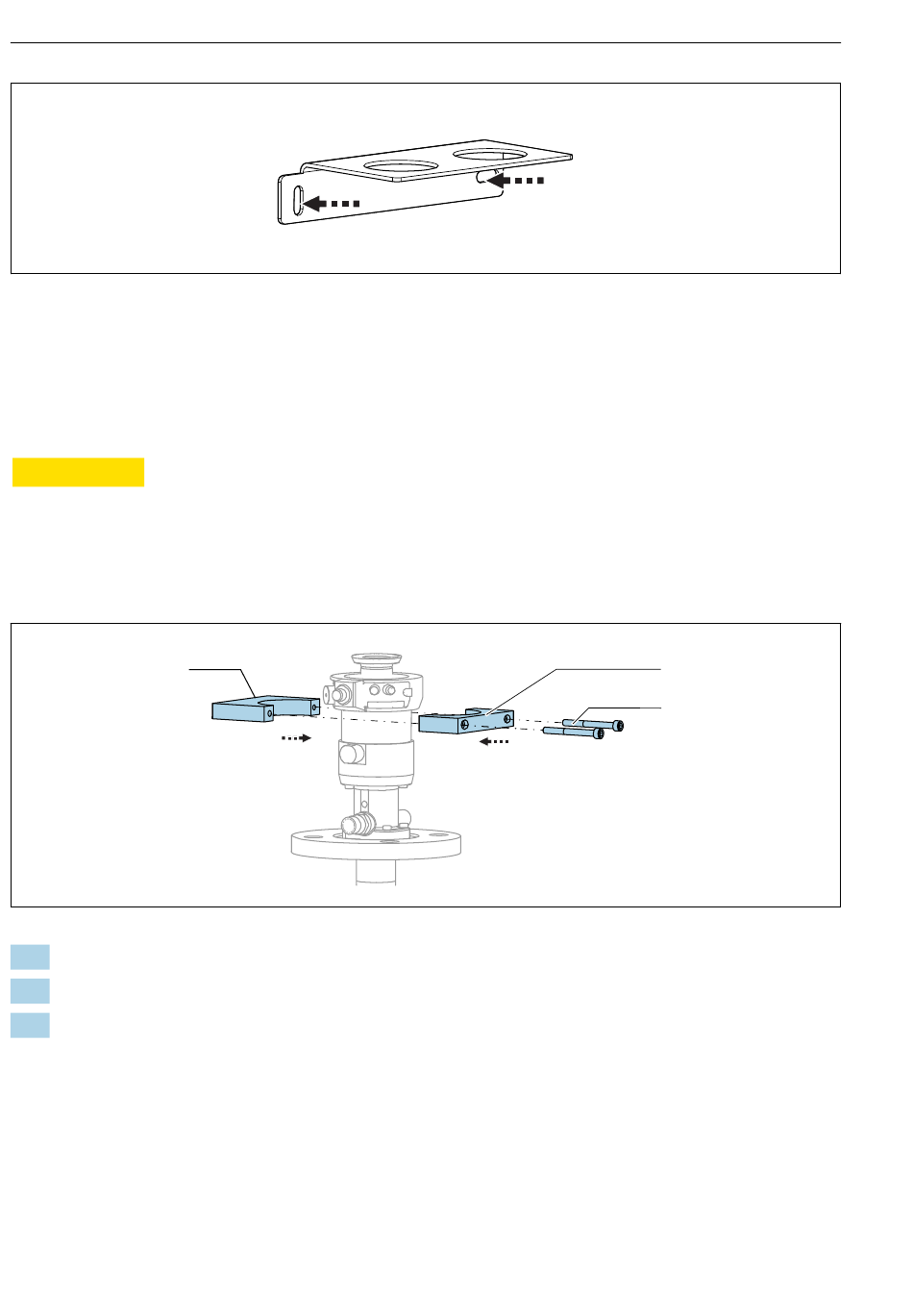

Halterung Multischlauch
‣
Halterung des Multischlauchs mit Unterlegscheiben wie auf der Grafik beschrieben an die
Wand schrauben.
5.6
Spülblock an Armatur befestigen
VORSICHT
L
Verletzungsgefahr
Es kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Geeigneten Montagewerkzeug verwenden. Zum Beispiel einen Imbusschlüssel.
Spülblockhalterung an Armatur
3
1.
Eine Hälfte der Spülblockhalterung (1) an den Armaturenzylinder anlegen.
2.
Gegenstück (3) von der anderen Seite an den Armaturenzylinder anlegen.
3.
Spülblockhalterung mit den mitgelieferten Schrauben (2) verbinden.
22
Liquiline Control CDC90
A0034409
1
2
A0032669
