Liquiline Control CDC90
7
6
5
4

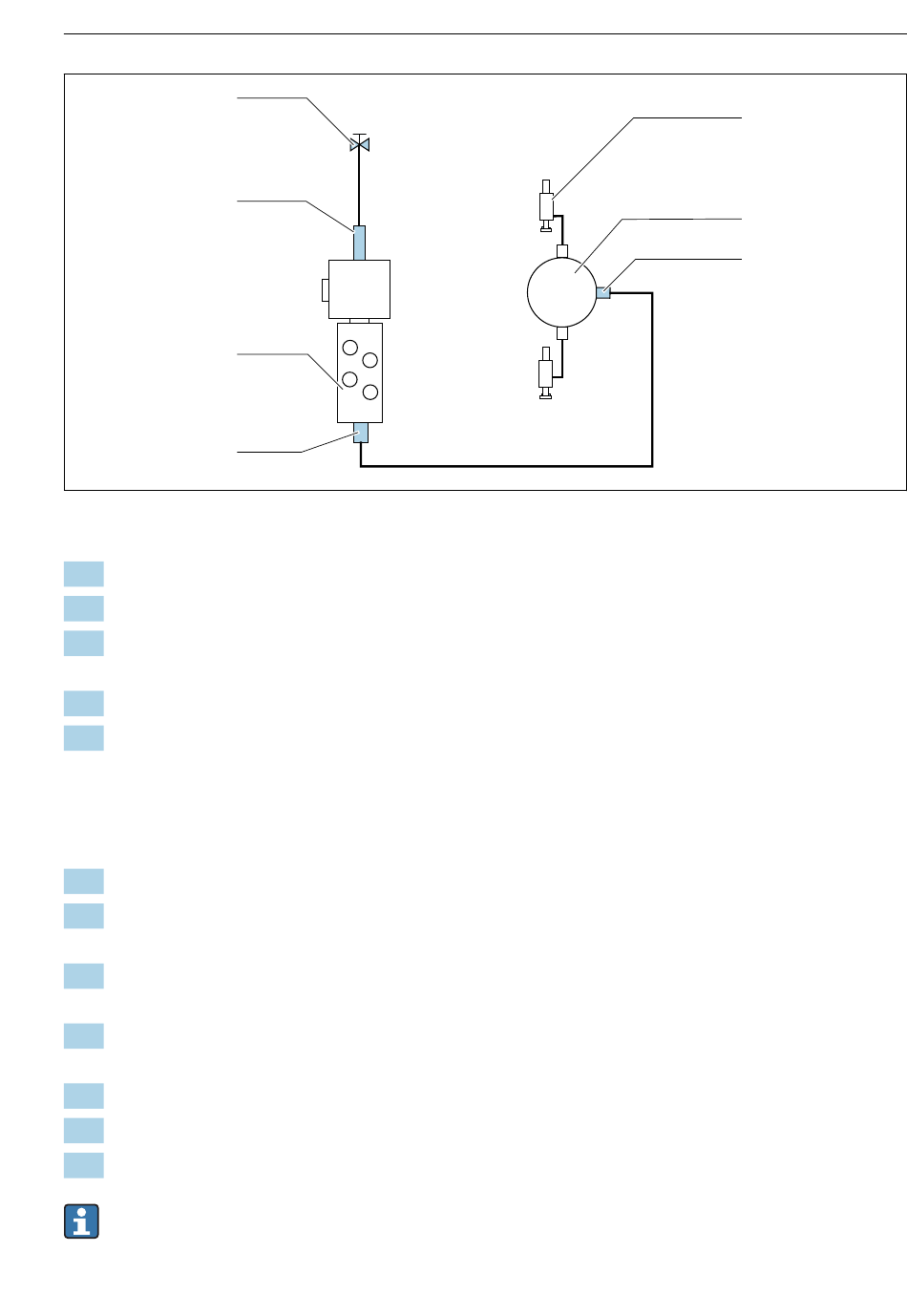

 18 Spülblock mit zwei Armaturen (1 und 2. Messstelle)
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (7) an den Wasseranschluss (6) des Spülblocks anschließen.
3. Spülkammeranschluss (4) am Spülblock (5) mit dem Spülanschluss (3) des Umschalt-
ventils (2) verbinden.
4. Spülanschlüsse mit den Armaturen (1) verbinden.
5. Mit den Spülanschlüssen des Umschaltventils, rechts 1. Messstelle und links 2. Mess-
stelle verbinden.
Multischläuche kürzen
Die Schläuche im Multischlauch sind je nach Entfernungen anzupassen.
1. Multischlauch M3 vom Spülblock abschrauben.
2. Wellenschlauch (äußerere Ummantelung des Mulitschlauchs) von der Befestigung und
dem Stopfen entfernen.
3. Schläuche und Kabel weiter in das innere des Wellenschlauchs durchführen, soweit, das
das man sie herausziehen kann. So weit, wie der Wellenschlauch gekürzt werden soll.
4. Wellenschlauch vorsichtig einschneiden. darauf Achten, dass die inneren Schläuche
oder Kabel nicht beschädigt werden.
5. Wellenschlauch auf die gewünschte Länge kürzen.
6. Schläuche durch die Befestigung und dem Stopfen ziehen.
7. Wellenschlauch an der Halterung befestigen.
Die Länge der Schläuche zu den Messstellen 1 und 2 dürfen nicht länger als 10 m (32.8
ft) gesamt betragen.
Endress+Hauser
Montage
1
2
3
A0033443
35
